Конвекторы настенные водяные ВКС.300.075.4ТВ

Cкачать

1. Ковектор ВКС.060.400.4ТВ (прайс)

2. Ковекторы  ВКС (паспорт)

3. BIM модели ВКС (высота 300 мм)

4. Модель ВКС.300.75.1000.4ТВ (.ifc)

Запрос

Звоните +7(800) 222-01-13

Или оставьте заявку. Мы свяжемся с вами очень быстро!

+7
Поиск
    Загрузить файл
    Перетащите файлы сюда Выбрать файлы
    Отправить

    Модель ВКС.300.075.4ТВ

    Глубина : 75 мм.

    Высота : 300 мм.

    Тепловая мощность:  (95/85/20 °C)  613 - 2451 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 500-2000 (шаг 100 мм.)

    • Конвектор ВКС.300.075.4ТВ

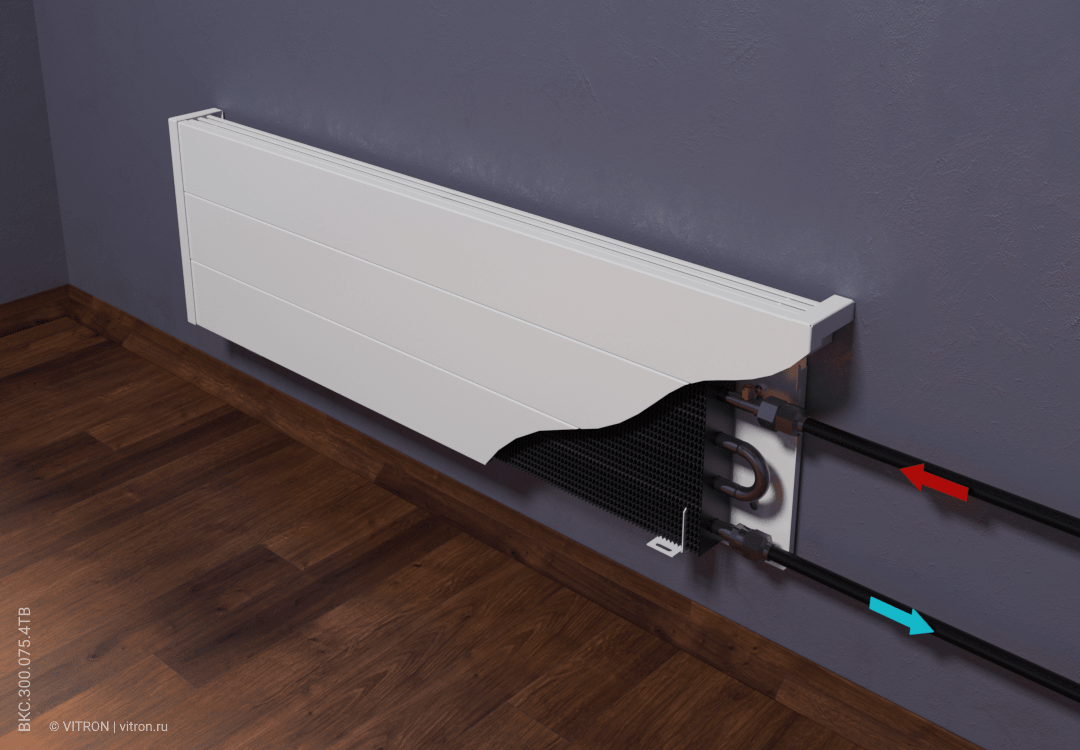

      Конвектор настенный ВКС.300.075.4ТВ боковое подключение

    • Конвектор ВКС.300.075.4ТВ

      Конвектор настенный ВКС.300.075.4ТВ нижнее подключение

    • Конвектор ВКС.300.075.4ТВ

      Конвектор настенный ВКС.300.075.4ТВ боковое подключение

    • Конвектор ВКС.300.075.4ТВ

      Конвектор настенный ВКС.300.075.4ТВ нижнее подключение
    Модель Глубина, мм Высота, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКС.300.075.4ТВ 75 300 613 - 2451 500 - 2000 (шаг 100 мм)
    Конвекторы отопления
    Конвекторы отопления
    Конвекторы отопления

    Отопительный прибор, в котором тепло от теплоносителя передаётся в отапливаемое помещение конвекцией.

    Конвекторы отопления водяные
    Водяные конвекторы отопления

    В качестве теплоносителя выступает вода, нагревающая медную трубку, от которой тепло передается алюминиевым ламелям

    ВКС.300.075.4ТВ

    (Теплообменник 2 трубный, вертикальный)

    • Теплообменник

    4 трубный вертикальный

    • Длина оребрения

    L- 250 мм

    • Ширина оребрения

    50 мм

    • Высота оребрения

    200 мм

    • Диаметр трубы

    15 мм

    • Рабочее давление

    16 атм (1,6 МПа)

    • Подключение

    2 х G1/2"
    (внутренняя резьба)

    • Межосевое расстояние фитингов теплообменника

    150 мм

    • Максимальная температура теплоносителя

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

    Конвекторы настенные водяные ВКС.300.75.4ТВ (боковое подключение)

    Конвекторы настенные водяные бп

    Конвекторы настенные водяные ВКС.300.75.4ТВ (нижнее подключение)

    Конвекторы настенные водяные нп

    Конвекторы настенные водяные ВКС.300.75.4ТВ

    Конвекторы настенные водяные
    Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДСКонвектор настенный с боковым подключением. Корпусом из оцинкованной стали (ОЦ 1 мм), крашенный в белый или черный цвет, руб. с НДС Нижнее подключение, руб. с НДСКонвектор настенный с нижним подключением и наличием термовентиля. Корпусом из оцинкованной стали (ОЦ 1 мм), крашенный в белый или черный цвет, руб. с НДС
    ВКС.300.75.500.4ТВ 500 4,74 613 10255 12773
    ВКС.300.75.600.4ТВ 600 5,58 735 11505 14023
    ВКС.300.75.700.4ТВ 700 6,41 858 12770 15289
    ВКС.300.75.800.4ТВ 800 7,25 980 14020 16538
    ВКС.300.75.900.4ТВ 900 8,08 1103 15270 17788
    ВКС.300.75.1000.4ТВ 1000 8,91 1225 16569 19087
    ВКС.300.75.1100.4ТВ 1100 9,75 1348 17911 20429
    ВКС.300.75.1200.4ТВ 1200 10,58 1470 19228 21747
    ВКС.300.75.1300.4ТВ 1300 11,42 1593 20497 23015
    ВКС.300.75.1400.4ТВ 1400 12,25 1715 21747 24265
    ВКС.300.75.1500.4ТВ 1500 13,09 1838 23158 25676
    ВКС.300.75.1600.4ТВ 1600 13,92 1960 24538 27057
    ВКС.300.75.1700.4ТВ 1700 14,75 2083 25788 28306
    ВКС.300.75.1800.4ТВ 1800 15,59 2205 27038 29556
    ВКС.300.75.1900.4ТВ 1900 16,42 2328 28303 30822
    ВКС.300.75.2000.4ТВ 2000 17,26 2451 29654 32172

    Конвекторы настенные водяные ВКС.300.075.4ТВ - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.


    Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

    Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.


    Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.


    Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


    Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


    Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
