Настенные водяные конвекторы ВКС.400.075.4ТВ

1. Ковектор ВКС.400.075.4ТВ (прайс)

2. Ковекторы  ВКС (паспорт)

3. BIM модели ВКС (высота 400 мм)

4. Модель ВКС.400.75.1000.4ТВ (.ifc)

Звоните +7(800) 222-01-13

Или оставьте заявку. Мы свяжемся с вами очень быстро!

+7
    Загрузить файл
    Перетащите файлы сюда Выбрать файлы
    Отправить

    Модель ВКС.400.075.4ТВ

    Глубина : 75 мм.

    Высота : 400 мм.

    Тепловая мощность:  (95/85/20 °C)  700 - 2801 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 500-2000 (шаг 100 мм.)

    Модель Глубина, мм Высота, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКС.400.075.4ТВ 75 400 700 - 2801 500 - 2000 (шаг 100 мм)
    Конвекторы отопления
    Конвекторы отопления водяные

    ВКС.400.075.4ТВ

    (Теплообменник 4 трубный, вертикальный)

    4 трубный вертикальный

    L- 250 мм

    50 мм

    200 мм

    15 мм

    16 атм (1,6 МПа)

    2 х G1/2"
    (внутренняя резьба)

    150 мм

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

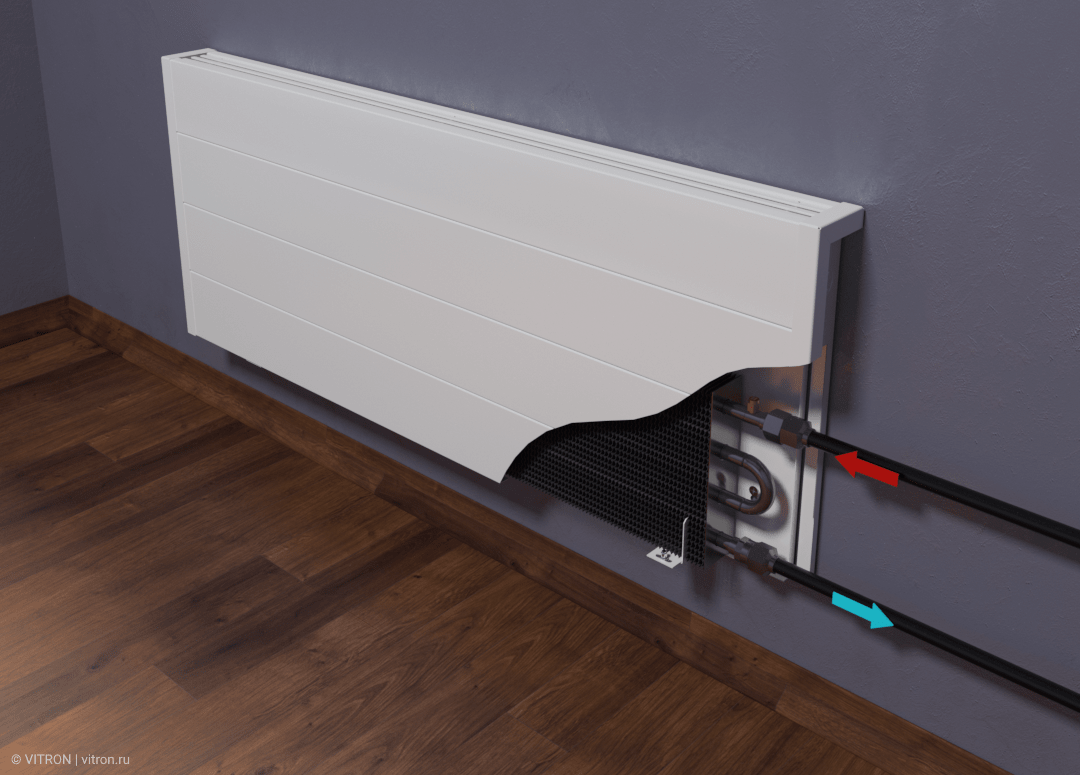

    Настенные водяные конвекторы ВКС.400.075.4ТВ (боковое подключение)

    Настенные водяные конвекторы бп

    Настенные водяные конвекторы ВКС.400.075.4ТВ (нижнее подключение)

    Настенные водяные конвекторы нп

    Настенные водяные конвекторы ВКС.400.075.4ТВ

    Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДСКонвектор настенный с боковым подключением. Корпусом из оцинкованной стали (ОЦ 1 мм), крашенный в белый или черный цвет, руб. с НДС Нижнее подключение, руб. с НДСКонвектор настенный с нижним подключением и наличием термовентиля. Корпусом из оцинкованной стали (ОЦ 1 мм), крашенный в белый или черный цвет, руб. с НДС
    ВКС.400.75.500.4ТВ 500 5,93 700 9285 11377
    ВКС.400.75.600.4ТВ 600 6,96 840 10426 12518
    ВКС.400.75.700.4ТВ 700 7,98 980 11583 13675
    ВКС.400.75.800.4ТВ 800 9,00 1120 12724 14816
    ВКС.400.75.900.4ТВ 900 10,02 1260 13864 15956
    ВКС.400.75.1000.4ТВ 1000 11,04 1400 15050 17142
    ВКС.400.75.1100.4ТВ 1100 12,07 1540 16281 18373
    ВКС.400.75.1200.4ТВ 1200 13,09 1680 17477 19569
    ВКС.400.75.1300.4ТВ 1300 14,11 1820 18638 20730
    ВКС.400.75.1400.4ТВ 1400 15,13 1960 19778 21870
    ВКС.400.75.1500.4ТВ 1500 16,15 2100 21052 23144
    ВКС.400.75.1600.4ТВ 1600 17,18 2240 22324 24416
    ВКС.400.75.1700.4ТВ 1700 18,20 2381 23465 25557
    ВКС.400.75.1800.4ТВ 1800 19,22 2521 24605 26697
    ВКС.400.75.1900.4ТВ 1900 20,24 2661 25763 27855
    ВКС.400.75.2000.4ТВ 2000 21,26 2801 26987 29079

    Настенные водяные конвекторы ВКС.400.075.4ТВ - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.


    Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

    Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.


    Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.


    Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


    Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


    Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
