Настенный конвектор отопления ВКС.300.075.2ТВ

1. Ковектор ВКС.300.075.2ТВ (прайс)

2. Ковекторы  ВКС (паспорт)

3. BIM модели ВКС (высота 300 мм)

4. Модель ВКС.300.75.1000.2ТВ (.ifc)

Звоните +7(800) 222-01-13

Или оставьте заявку. Мы свяжемся с вами очень быстро!

+7
    Загрузить файл
    Перетащите файлы сюда Выбрать файлы
    Отправить

    Модель ВКС.300.075.2ТВ

    Глубина : 75 мм.

    Высота : 300 мм.

    Тепловая мощность:  (95/85/20 °C)  429 -1714 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 500-2000 (шаг 100 мм.)

    Модель Глубина, мм Высота, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКС.300.075.2ТВ 75 250 490 - 1959 500 - 2000 (шаг 100 мм)
    Конвекторы отопления
    Конвекторы отопления водяные

    ВКС.300.075.2ТВ

    (Теплообменник 2 трубный, вертикальный)

    2 трубный вертикальный

    L- 250 мм

    50 мм

    100 мм

    15 мм

    16 атм (1,6 МПа)

    2 х G1/2"
    (внутренняя резьба)

    50 мм

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

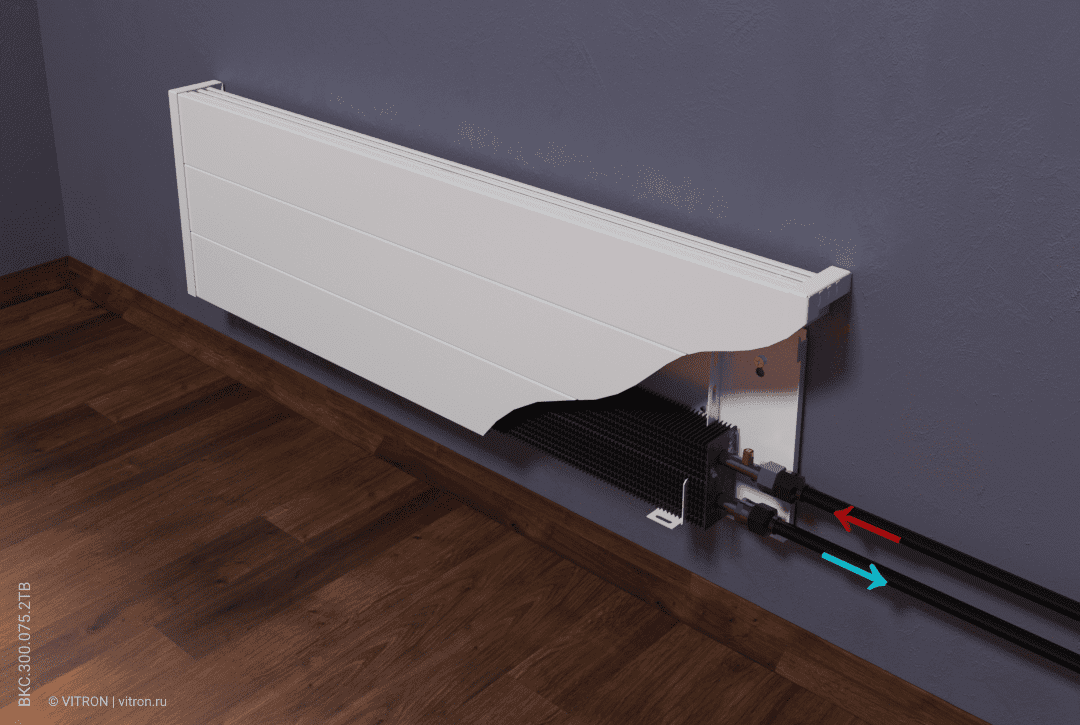

    Настенный конвектор отопления ВКС.300.075.2ТВ (боковое подключение)

    Настенный конвектор отопления бп

    Настенный конвектор отопления ВКС.300.075.2ТВ (нижнее подключение)

    Настенный конвектор отопления нп

    Настенный конвектор отопления ВКС.300.075.2ТВ

    Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДСКонвектор настенный с боковым подключением. Корпусом из оцинкованной стали (ОЦ 1 мм), крашенный в белый или черный цвет, руб. с НДС Нижнее подключение, руб. с НДСКонвектор настенный с нижним подключением и наличием термовентиля. Корпусом из оцинкованной стали (ОЦ 1 мм), крашенный в белый или черный цвет, руб. с НДС
    ВКС.300.75.500.2ТВ 500 4,37 490 6826 8919
    ВКС.300.75.600.2ТВ 600 5,08 588 7562 9654
    ВКС.300.75.700.2ТВ 700 5,79 686 8311 10403
    ВКС.300.75.800.2ТВ 800 6,50 784 9047 11139
    ВКС.300.75.900.2ТВ 900 7,21 882 9782 11874
    ВКС.300.75.1000.2ТВ 1000 7,92 980 10559 12651
    ВКС.300.75.1100.2ТВ 1100 8,63 1078 11372 13464
    ВКС.300.75.1200.2ТВ 1200 9,34 1176 12141 14233
    ВКС.300.75.1300.2ТВ 1300 10,05 1274 12892 14984
    ВКС.300.75.1400.2ТВ 1400 10,75 1372 13628 15720
    ВКС.300.75.1500.2ТВ 1500 11,46 1469 14497 16589
    ВКС.300.75.1600.2ТВ 1600 12,17 1567 15342 17434
    ВКС.300.75.1700.2ТВ 1700 12,88 1665 16077 18169
    ВКС.300.75.1800.2ТВ 1800 13,59 1763 16813 18905
    ВКС.300.75.1900.2ТВ 1900 14,30 1861 17562 19654
    ВКС.300.75.2000.2ТВ 2000 15,01 1959 18359 20451

    Настенный конвектор отопления ВКС.300.075.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.


    Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

    Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.


    Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.


    Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


    Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


    Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
