Настенный водяной конвектор ВКС.400.075.2ТВ

1. Ковектор ВКС.400.075.2ТВ (прайс)

2. Ковекторы  ВКС (паспорт)

3. BIM модели ВКС (высота 400 мм)

4. Модель ВКС.400.75.1000.2ТВ (.ifc)

Звоните +7(800) 222-01-13

Или оставьте заявку. Мы свяжемся с вами очень быстро!

+7
    Загрузить файл
    Перетащите файлы сюда Выбрать файлы
    Отправить

    Модель ВКС.400.075.2ТВ

    Глубина : 75 мм.

    Высота : 400 мм.

    Тепловая мощность:  (95/85/20 °C)  560 - 2239 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 500-2000 (шаг 100 мм.)

    Модель Глубина, мм Высота, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКС.400.075.2ТВ 75 400 560 - 2239 500 - 2000 (шаг 100 мм)
    Конвекторы отопления
    Конвекторы отопления водяные

    ВКС.400.075.2ТВ

    (Теплообменник 2 трубный, вертикальный)

    2 трубный вертикальный

    L- 250 мм

    50 мм

    100 мм

    15 мм

    16 атм (1,6 МПа)

    2 х G1/2"
    (внутренняя резьба)

    50 мм

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

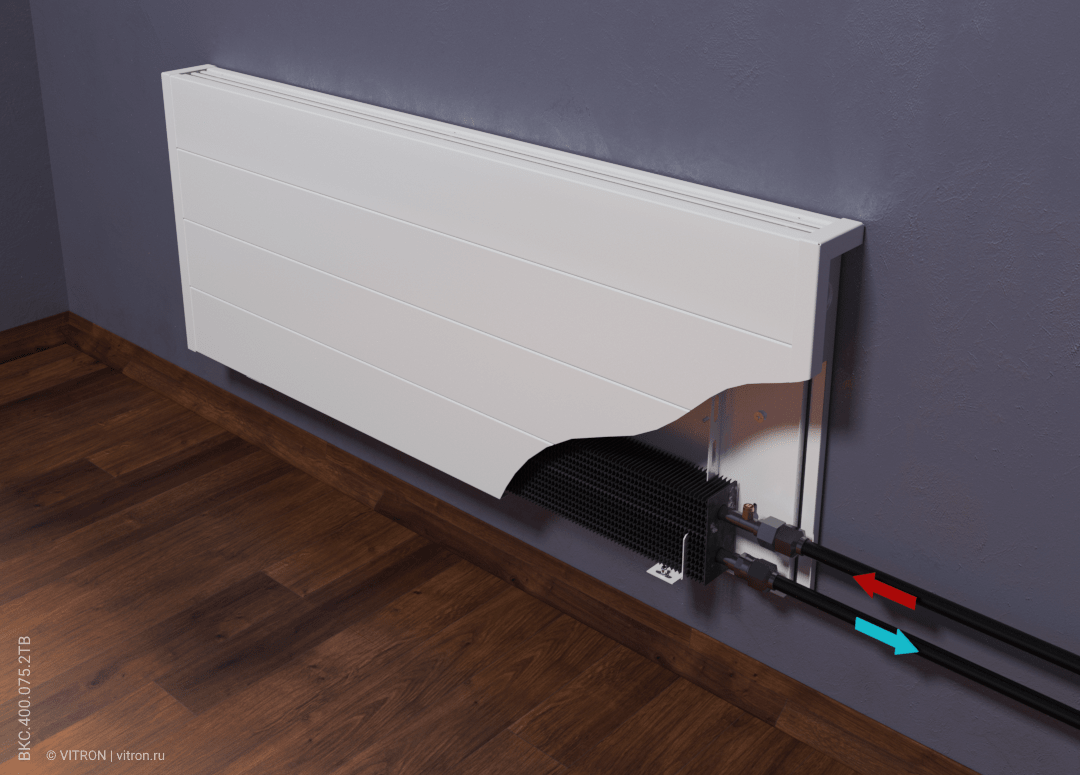

    Настенный водяной конвектор ВКС.400.075.2ТВ (боковое подключение)

    Настенный водяной конвектор бп

    Настенный водяной конвектор ВКС.400.075.2ТВ (нижнее подключение)

    Настенный водяной конвектор нп

    Настенный водяной конвектор ВКС.400.075.2ТВ

    Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДСКонвектор настенный с боковым подключением. Корпусом из оцинкованной стали (ОЦ 1 мм), крашенный в белый или черный цвет, руб. с НДС Нижнее подключение, руб. с НДСКонвектор настенный с нижним подключением и наличием термовентиля. Корпусом из оцинкованной стали (ОЦ 1 мм), крашенный в белый или черный цвет, руб. с НДС
    ВКС.400.75.500.2ТВ 500 5,56 560 7592 9684
    ВКС.400.75.600.2ТВ 600 6,46 672 8430 10522
    ВКС.400.75.700.2ТВ 700 7,36 784 9286 11378
    ВКС.400.75.800.2ТВ 800 8,25 896 10123 12215
    ВКС.400.75.900.2ТВ 900 9,15 1008 10961 13053
    ВКС.400.75.1000.2ТВ 1000 10,05 1120 11845 13937
    ВКС.400.75.1100.2ТВ 1100 10,94 1232 12773 14865
    ВКС.400.75.1200.2ТВ 1200 11,84 1344 13644 15736
    ВКС.400.75.1300.2ТВ 1300 12,74 1455 14502 16594
    ВКС.400.75.1400.2ТВ 1400 13,63 1567 15340 17432
    ВКС.400.75.1500.2ТВ 1500 14,53 1679 16312 18404
    ВКС.400.75.1600.2ТВ 1600 15,43 1791 17281 19373
    ВКС.400.75.1700.2ТВ 1700 16,32 1903 18119 20211
    ВКС.400.75.1800.2ТВ 1800 17,22 2015 18957 21049
    ВКС.400.75.1900.2ТВ 1900 18,12 2127 19812 21904
    ВКС.400.75.2000.2ТВ 2000 19,01 2239 20712 22804

    Настенный водяной конвектор ВКС.400.075.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.


    Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

    Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.


    Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.


    Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


    Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


    Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
