Настенный отопительный конвектор ВКС.600.125.8ТП

1. Ковектор ВКС.600.125.8ТП (прайс)

2. Ковекторы  ВКС (паспорт)

3. BIM модели ВКС (высота 600 мм)

4. Модель ВКС.600.125.1000.8ТП (.ifc)

Звоните +7(800) 222-01-13

Или оставьте заявку. Мы свяжемся с вами очень быстро!

+7
    Загрузить файл
    Перетащите файлы сюда Выбрать файлы
    Отправить

    Модель ВКС.600.125.8ТП

    Глубина : 125 мм.

    Высота : 600 мм.

    Тепловая мощность:  (95/85/20 °C)  1159 - 4636 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 500-2000 (шаг 100 мм.)

    Модель Глубина, мм Высота, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКС.600.125.8ТП 125 600 1159 - 4636 500 - 2000 (шаг 100 мм)
    Конвекторы отопления
    Конвекторы отопления водяные

    ВКС.500.125.8ТП

    (Теплообменник 8 трубный, прямоугольный)

    4 трубный квадратный

    L- 250 мм

    100 мм

    200 мм

    15 мм

    16 атм (1,6 МПа)

    2 х G1/2"
    (внутренняя резьба)

    50 мм

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

    Настенный отопительный конвектор ВКС.600.125.8ТП (боковое подключение)

    Настенный отопительный конвектор 600 125 бп

    Настенный отопительный конвектор ВКС.600.125.8ТП (нижнее подключение)

    Настенный отопительный конвектор 600 125 нп

    Настенный отопительный конвектор ВКС.600.125.8ТП

    Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
    ВКС.600.125.500.8ТП 500 9,75 1159 14880 16972
    ВКС.600.125.600.8ТП 600 11,43 1391 16904 18996
    ВКС.600.125.700.8ТП 700 13,11 1623 18952 21045
    ВКС.600.125.800.8ТП 800 14,79 1854 20976 23068
    ВКС.600.125.900.8ТП 900 16,47 2086 22999 25091
    ВКС.600.125.1000.8ТП 1000 18,16 2318 25076 27168
    ВКС.600.125.1100.8ТП 1100 19,84 2550 27223 29315
    ВКС.600.125.1200.8ТП 1200 21,52 2782 29358 31450
    ВКС.600.125.1300.8ТП 1300 23,20 3013 31410 33502
    ВКС.600.125.1400.8ТП 1400 24,88 3245 33433 35525
    ВКС.600.125.1500.8ТП 1500 26,56 3477 35590 37682
    ВКС.600.125.1600.8ТП 1600 28,24 3709 37800 39892
    ВКС.600.125.1700.8ТП 1700 29,92 3941 39823 41915
    ВКС.600.125.1800.8ТП 1800 31,60 4172 41846 43938
    ВКС.600.125.1900.8ТП 1900 33,28 4404 43895 45987
    ВКС.600.125.2000.8ТП 2000 34,96 4636 46059 48151

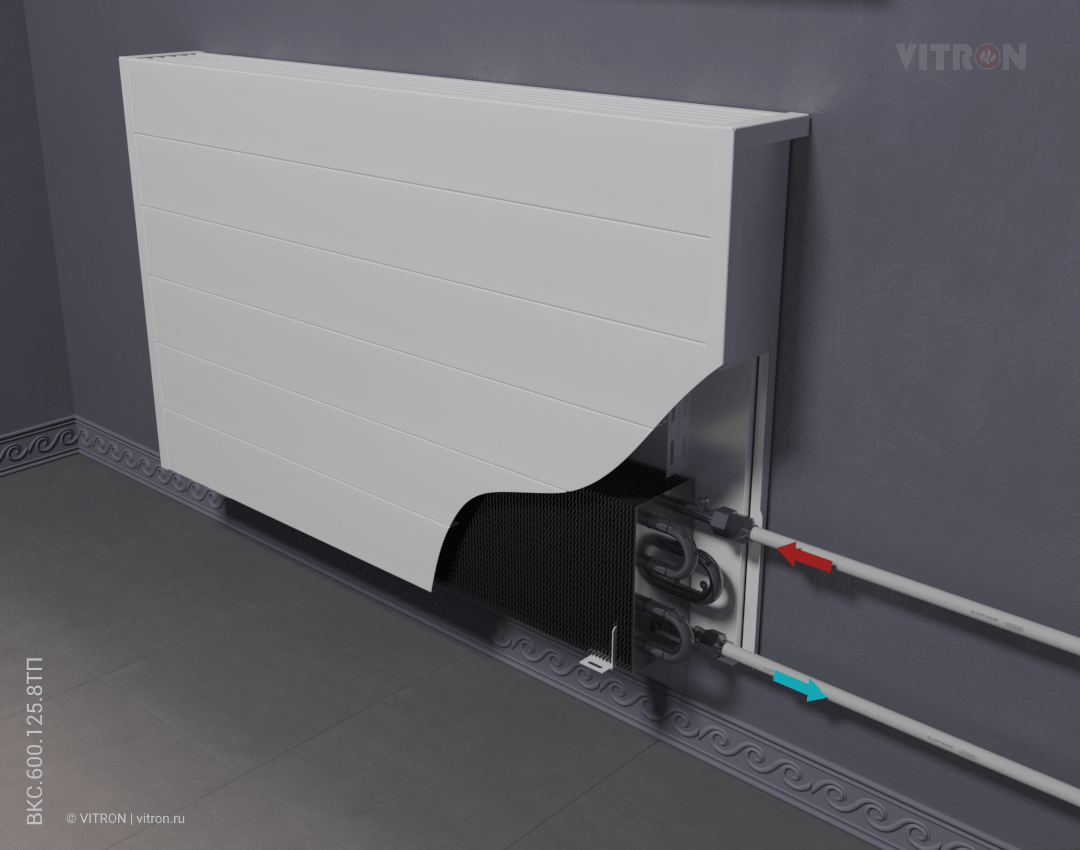

    Настенный отопительный конвектор ВКС.600.125.8ТП - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.


    Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

    Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.


    Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.


    Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


    Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


    Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
