Радиатор отопления водяной настенный ВКС.400.125.4ТК

1. Ковектор ВКС.400.125.4ТК (прайс)

2. Ковекторы  ВКС (паспорт)

3. BIM модели ВКС (высота 400 мм)

4. Модель ВКС.400.125.1000.4ТК (.ifc)

Звоните +7(800) 222-01-13

Или оставьте заявку. Мы свяжемся с вами очень быстро!

+7
    Загрузить файл
    Перетащите файлы сюда Выбрать файлы
    Отправить

    Модель ВКС.400.125.4ТК

    Глубина : 125 мм.

    Высота : 400 мм.

    Тепловая мощность:  (95/85/20 °C)  774 - 3095 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 500-2000 (шаг 100 мм.)

    Модель Глубина, мм Высота, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКС.400.125.4ТК 125 400 774 - 3095 500 - 2000 (шаг 100 мм)
    Конвекторы отопления
    Конвекторы отопления водяные

    ВКС.400.125.4ТК

    (Теплообменник 4 трубный, квадратный)

    4 трубный квадратный

    L- 250 мм

    100 мм

    100 мм

    15 мм

    16 атм (1,6 МПа)

    2 х G1/2"
    (внутренняя резьба)

    50 мм

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

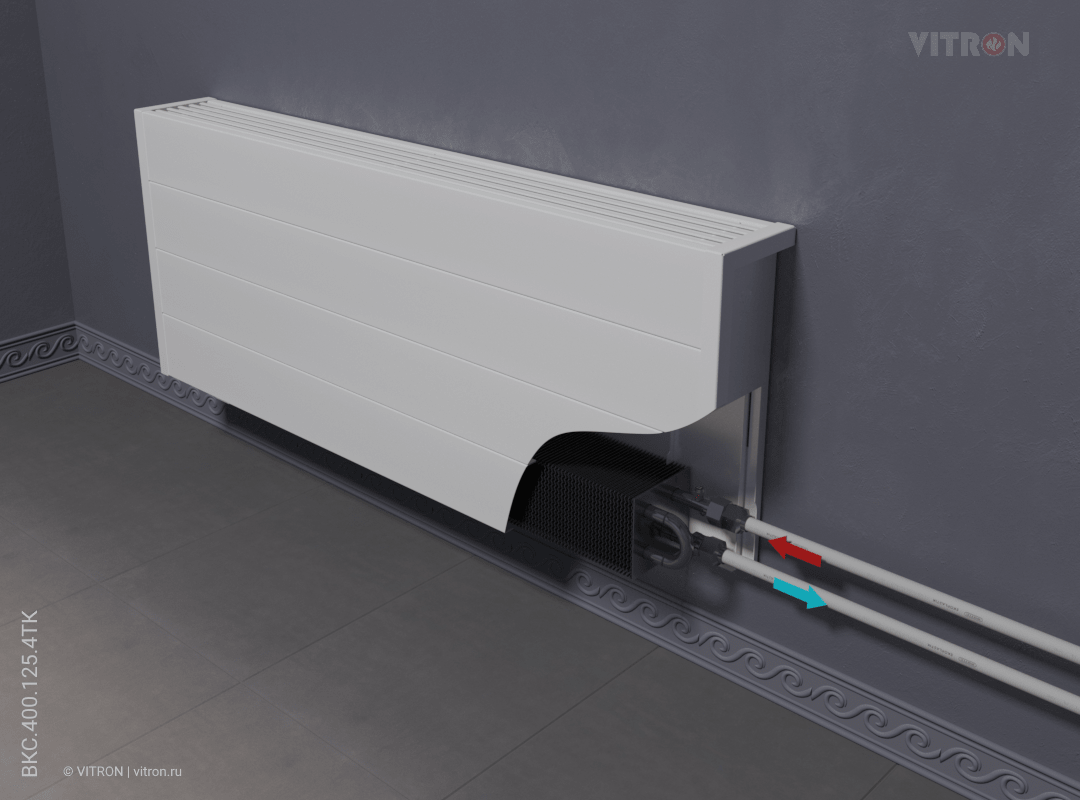

    Радиатор отопления водяной настенный ВКС.400.125.4ТК (боковое подключение)

    Радиатор отопления водяной настенный 400 125 бп

    Радиатор отопления водяной настенный ВКС.400.125.4ТК (нижнее подключение)

    Радиатор отопления водяной настенный 400 125 нп

    Радиатор отопления водяной настенный ВКС.400.125.4ТК

    Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
    ВКС.400.125.500.4ТК 500 6,47 774 9853 11945
    ВКС.400.125.600.4ТК 600 7,52 929 11066 13158
    ВКС.400.125.700.4ТК 700 8,58 1083 12297 14390
    ВКС.400.125.800.4ТК 800 9,63 1238 13511 15603
    ВКС.400.125.900.4ТК 900 10,69 1393 14725 16817
    ВКС.400.125.1000.4ТК 1000 11,74 1548 15984 18076
    ВКС.400.125.1100.4ТК 1100 12,80 1702 17294 19386
    ВКС.400.125.1200.4ТК 1200 13,85 1857 18564 20656
    ВКС.400.125.1300.4ТК 1300 14,91 2012 19798 21890
    ВКС.400.125.1400.4ТК 1400 15,96 2167 21011 23104
    ВКС.400.125.1500.4ТК 1500 17,01 2322 22359 24451
    ВКС.400.125.1600.4ТК 1600 18,07 2476 23714 25806
    ВКС.400.125.1700.4ТК 1700 19,12 2631 24927 27019
    ВКС.400.125.1800.4ТК 1800 20,18 2786 26141 28233
    ВКС.400.125.1900.4ТК 1900 21,23 2941 27372 29464
    ВКС.400.125.2000.4ТК 2000 22,29 3095 28670 30762

    Радиатор отопления водяной настенный ВКС.400.125.4ТК - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.


    Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

    Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.


    Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.


    Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


    Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


    Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
