    Модель ВКС.600.100.4ТВ

    Глубина : 100 мм.

    Высота : 600 мм.

    Тепловая мощность:  (95/85/20 °C)  933 - 3731 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 500-2000 (шаг 100 мм.)

    Модель Глубина, мм Высота, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКС.600.100.4ТВ 100 600 933 - 3731 500 - 2000 (шаг 100 мм)
    Конвекторы отопления
    Конвекторы отопления водяные

    ВКС.600.100.4ТВ

    (Теплообменник 2 трубный, вертикальный)

    2 трубный вертикальный

    L- 250 мм

    50 мм

    200 мм

    15 мм

    16 атм (1,6 МПа)

    2 х G1/2"
    (внутренняя резьба)

    50 мм

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

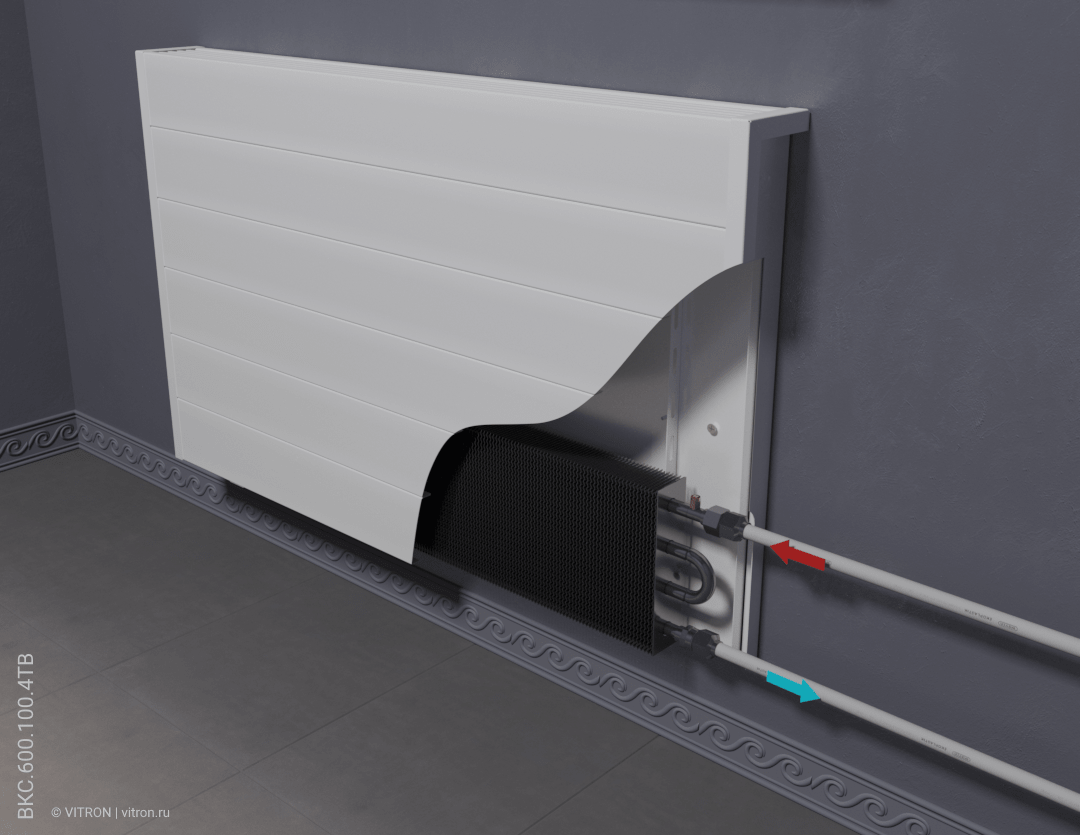

    Конвекторная батарея ВКС.600.100.4ТВ (боковое подключение)

    Конвекторная батарея 600

    Конвекторная батарея ВКС.600.100.4ТВ (нижнее подключение)

    Конвекторная батарея 600 100

    Конвекторная батарея ВКС.600.100.4ТВ

    Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
    ВКС.600.100.500.4ТВ 500 8,67 933 11146 13238
    ВКС.600.100.600.4ТВ 600 10,08 1119 12528 14620
    ВКС.600.100.700.4ТВ 700 11,49 1306 13935 16027
    ВКС.600.100.800.4ТВ 800 12,91 1492 15317 17409
    ВКС.600.100.900.4ТВ 900 14,32 1679 16699 18791
    ВКС.600.100.1000.4ТВ 1000 15,73 1866 18134 20226
    ВКС.600.100.1100.4ТВ 1100 17,15 2052 19634 21726
    ВКС.600.100.1200.4ТВ 1200 18,56 2239 21071 23163
    ВКС.600.100.1300.4ТВ 1300 19,97 2425 22481 24573
    ВКС.600.100.1400.4ТВ 1400 21,39 2612 23863 25955
    ВКС.600.100.1500.4ТВ 1500 22,80 2798 25379 27471
    ВКС.600.100.1600.4ТВ 1600 24,21 2985 26944 29036
    ВКС.600.100.1700.4ТВ 1700 25,63 3171 28325 30417
    ВКС.600.100.1800.4ТВ 1800 27,04 3358 29707 31799
    ВКС.600.100.1900.4ТВ 1900 28,45 3545 31114 33206
    ВКС.600.100.2000.4ТВ 2000 29,87 3731 32580 34672

    Конвекторная батарея ВКС.600.100.4ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.


    Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

    Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.


    Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.


    Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


    Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


    Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
