Электрические схемы играют ключевую роль в обеспечении надежного и эффективного функционирования конвекторов Vitron. Они позволяют не только управлять температурой в помещении, но и интегрировать системы отопления в умные дома для автоматизированного контроля. В данной статье рассмотрены пять актуальных схем для различных типов конвекторов Vitron, которые обеспечивают их оптимальную работу.
Электрические схемы для подключения конвекторов
Современные конвекторы Vitron используются в системах отопления благодаря их эффективности и надежности. Они могут быть оснащены вентиляторами, термостатами и другими компонентами для обеспечения оптимального теплового режима. Правильное подключение таких конвекторов требует использования подходящих электрических схем, которые минимизируют помехи и обеспечивают стабильную работу системы.
В данной статье представлены следующие схемы подключения конвекторов Vitron:
1. Схема подключения для конвекторов с вентилятором 24В и электротермическим приводом "NC"
2. Схема подключения для конвекторов с выносным блоком управления
3. Схема подключения для конвекторов с электротермическим приводом 220В
4. Схема подключения для четырехтрубных систем
5. Схема подключения для конвекторов в трехфазной цепи 380В

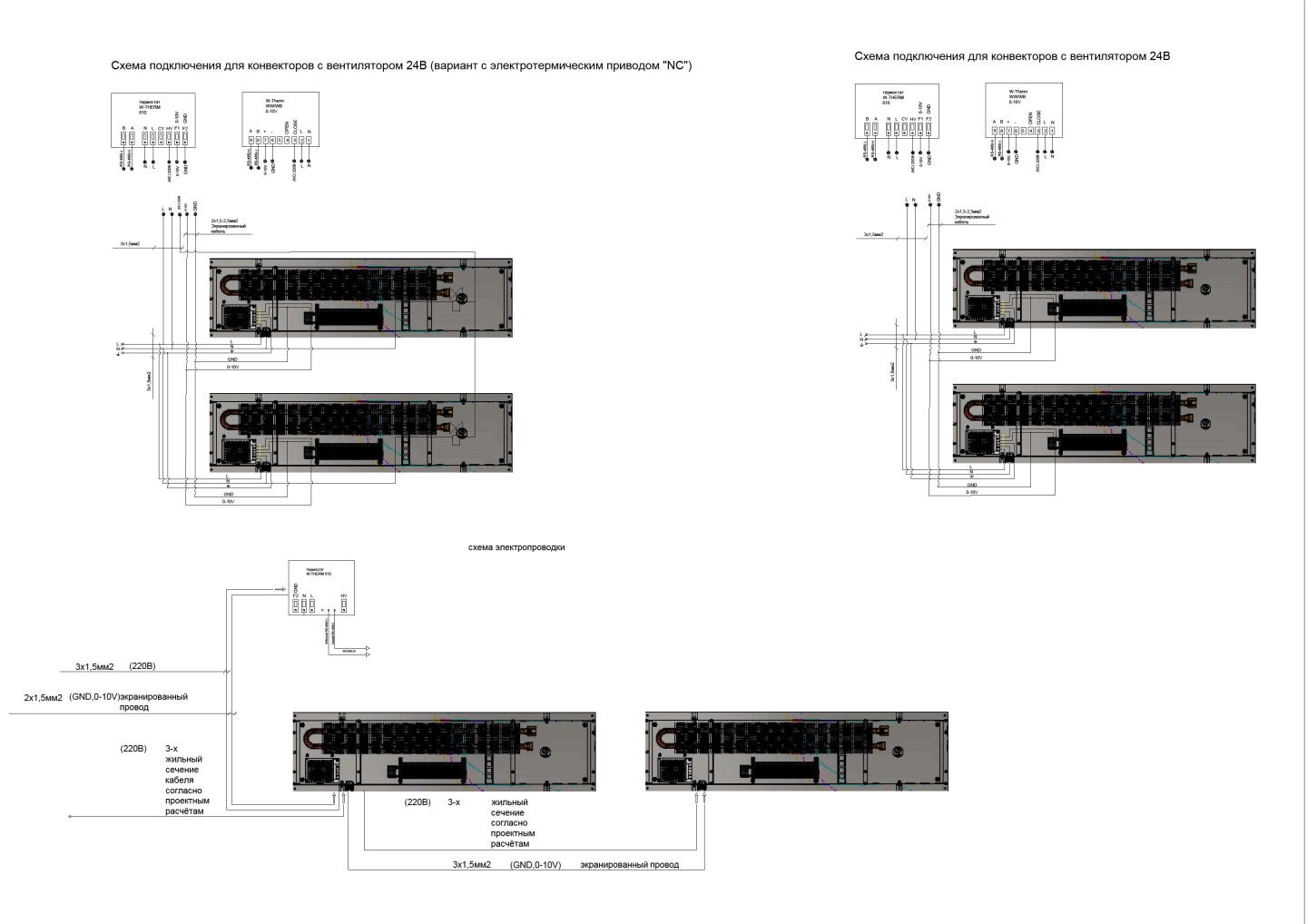

Схема 1: Подключение конвекторов Vitron с вентилятором 24В и электротермическим приводом "NC"
Компоненты: Термостат W-THERM 610, конвектор с вентилятором 24В, электротермический привод "NC", экранированные кабели (3х1,5 мм², 2х1,5-2,5 мм²), интерфейс RS-485 с модулем MODBUS.
Принцип работы: Схема обеспечивает управление нагревательным элементом и вентилятором через термостат. Сигнальные линии и экранированные кабели минимизируют помехи, обеспечивая стабильную работу системы.
Особенности схемы:
- Эффективное обогрев: Вентилятор 24В улучшает циркуляцию воздуха, обеспечивая равномерное распределение тепла.
- Электротермический привод "NC": Обеспечивает надежное управление теплоподачей, автоматически регулируя поток тепла.
- Точность контроля температуры: Термостат W-THERM 610 предоставляет возможность точной настройки температурных режимов для оптимального комфорта.
- Надежность соединений: Применение экранированных кабелей снижает электромагнитные помехи и повышает надежность работы системы.
- Интеграция с умными домами: Возможность подключения через интерфейс RS-485 с модулем MODBUS обеспечивает дистанционное управление и мониторинг.
- Энергоэффективность: Современные технологии Vitron обеспечивают минимальное энергопотребление, снижая эксплуатационные затраты.

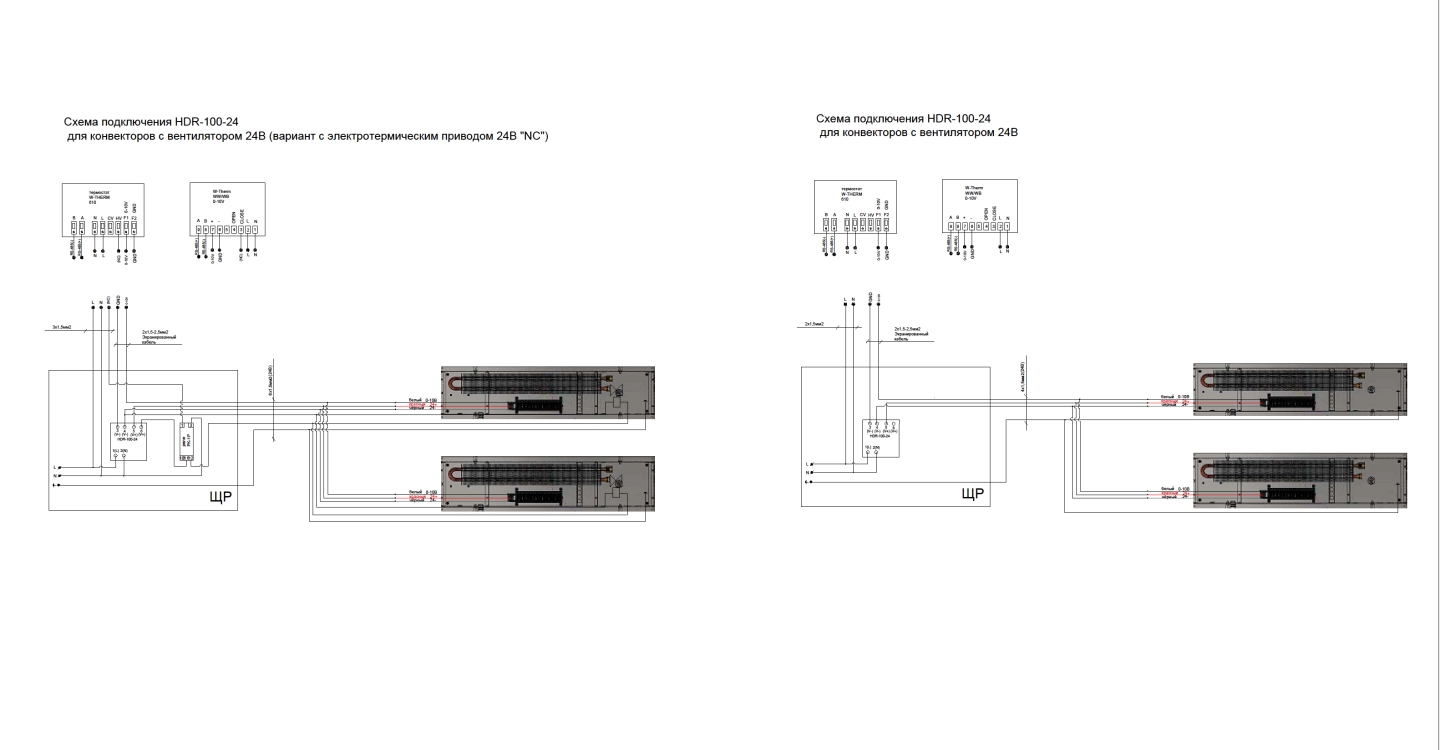

Компоненты: Щит управления (ЩР), HDR-100-24, термостат W-THERM 610, экранированные кабели (6х1,5 мм², 4х1,5 мм²).
Принцип работы: Схема включает в себя выносной блок управления, который позволяет более гибко и точно регулировать работу конвектора. Использование экранированных кабелей и RS-485 интерфейса обеспечивает надежную передачу данных и управление.
Особенности схемы:
- Выносной блок управления: Обеспечивает удобный доступ к настройкам и управлению конвектором, что повышает удобство эксплуатации.
- Гибкость установки: Внутрипольные конвекторы идеально подходят для скрытого монтажа, экономя пространство и обеспечивая эстетически приятный вид.
- Надежная передача данных: Применение экранированных кабелей минимизирует электромагнитные помехи и обеспечивает стабильную работу системы.
- Точность регулирования: Термостат W-THERM 610 позволяет точно настраивать температурные параметры для поддержания оптимального микроклимата.
- Интеграция в умные дома: Возможность подключения через интерфейс RS-485 с модулем MODBUS обеспечивает дистанционное управление и мониторинг системы.
- Энергоэффективность: Встроенные технологии позволяют минимизировать энергопотребление, снижая эксплуатационные расходы.

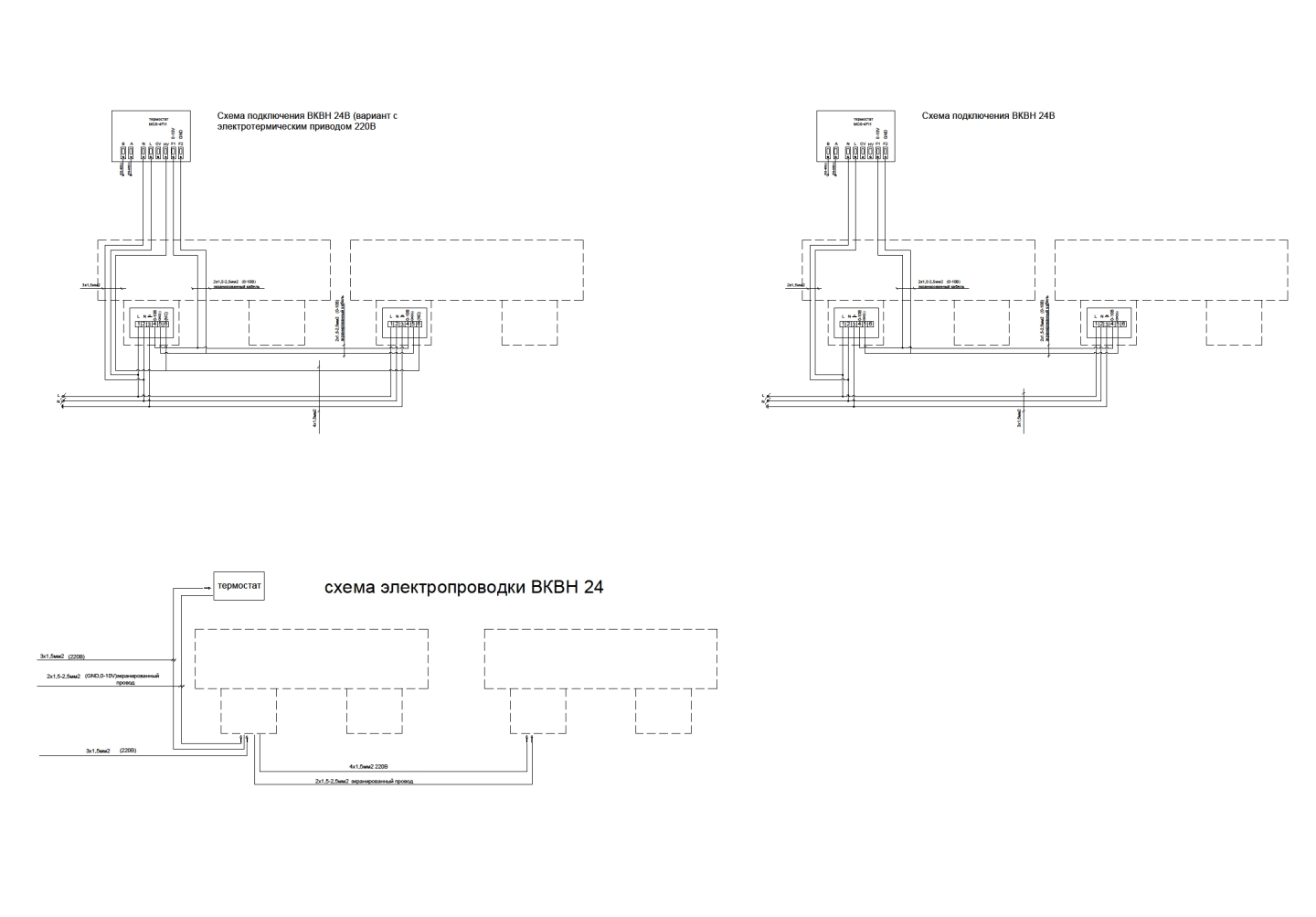

Компоненты: Термостат MC6-4FI1, электротермический привод 220В, экранированные кабели (2х1,5-2,5 мм², 3х1,5 мм²).
Принцип работы: Эта схема использует электротермический привод на 220В для регулирования подачи тепла. Кабели обеспечивают минимизацию помех, а термостат позволяет точно регулировать температуру.
Особенности схемы:
- Напольная установка: Напольные конвекторы обеспечивают равномерное распределение тепла по всему помещению.
- Высокая мощность: Электротермический привод на 220В позволяет эффективно управлять тепловым потоком, обеспечивая быстрое нагревание.
- Точность регулирования: Термостат MC6-4FI1 предоставляет возможность точной настройки температуры, что позволяет поддерживать комфортные условия.
- Надежность: Применение экранированных кабелей уменьшает электромагнитные помехи, что повышает стабильность и надежность работы системы.
- Удобство управления: Система легко интегрируется в умные дома, предоставляя возможность удаленного управления и мониторинга через интерфейс RS-485.
- Энергоэффективность: Конвекторы Vitron спроектированы с учетом минимизации энергопотребления, что способствует снижению эксплуатационных затрат.

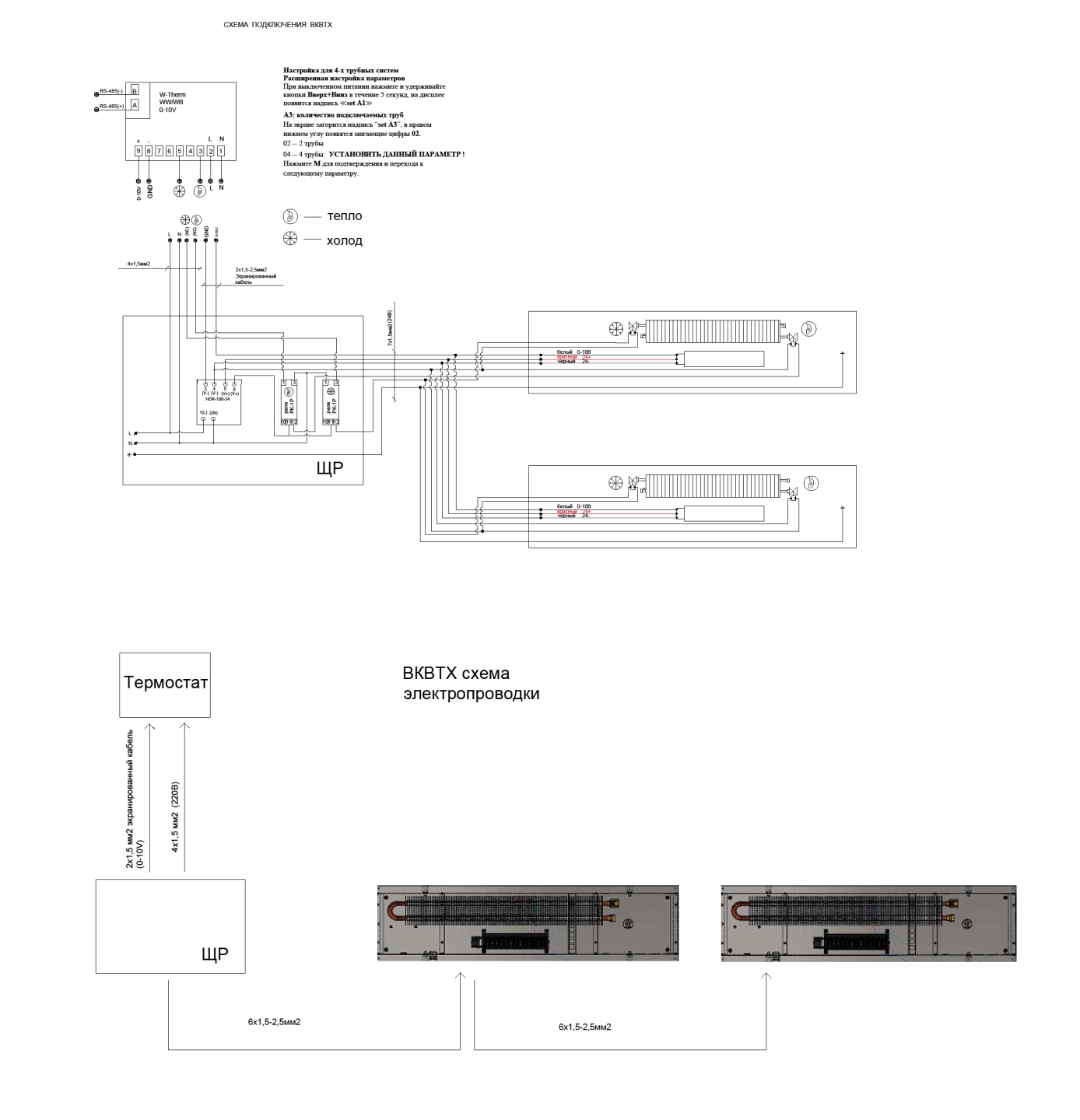

Компоненты: Щит управления (ЩР), HDR-100-24, термостат W-Therm WW/WB, экранированные кабели (6х1,5 мм², 4х1,5 мм²).
Принцип работы: Схема предназначена для встраиваемых конвекторов Vitron, работающих в режиме ТЕПЛО-ХОЛОД. Она позволяет осуществлять настройку параметров через термостат. Экранированные кабели и RS-485 интерфейс обеспечивают надежную и точную работу системы.
Особенности схемы:
- Режим ТЕПЛО-ХОЛОД: Возможность работы как в режиме обогрева, так и в режиме охлаждения, обеспечивая комфортные условия в помещении круглый год.
- Гибкость настройки: Термостат W-Therm WW/WB позволяет точно регулировать температурные параметры, обеспечивая оптимальный микроклимат.
- Надежность соединений: Применение экранированных кабелей уменьшает электромагнитные помехи и повышает надежность системы.
- Энергоэффективность: Система позволяет эффективно использовать энергоресурсы, снижая эксплуатационные расходы.
- Интеграция в систему умного дома: Возможность подключения через интерфейс RS-485 с модулем MODBUS, обеспечивая дистанционное управление и мониторинг системы.
- Компактность и удобство установки: Встраиваемые конвекторы идеально подходят для монтажа в пол или стены, экономя пространство в помещении.

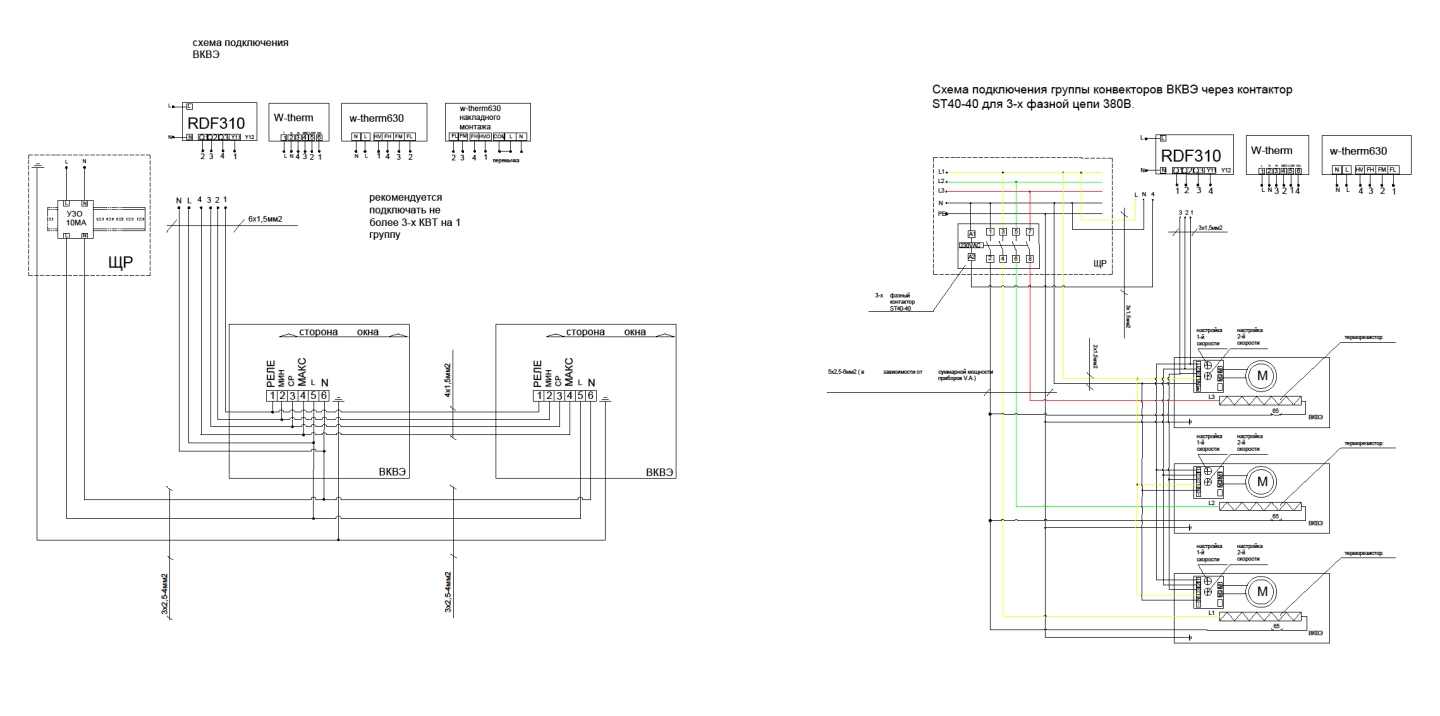

Компоненты: УЗО 10МА, щит управления (ЩР), контактор ST40-40, термостат RDF310, экранированные кабели (3х1,5 мм², 2х1,5 мм², 5х2,5-6 мм²).
Принцип работы: Эта схема предназначена для подключения группы встраиваемых электрических конвекторов Vitron в трехфазной цепи 380В. Использование контактора и экранированных кабелей обеспечивает надежное и безопасное подключение, а термостат позволяет точно регулировать работу каждого конвектора.
Особенности схемы:
- Высокая мощность: Возможность подключения нескольких конвекторов с общей мощностью до нескольких киловатт.
- Надежность: Применение УЗО и контактора обеспечивает высокую степень защиты и надежности.
- Точность регулирования: Термостат RDF310 позволяет точно настраивать температурные режимы для каждого конвектора.
- Экранированные кабели: Использование экранированных кабелей минимизирует электромагнитные помехи и обеспечивает стабильную работу системы.
- Интеграция в умные дома: Возможность интеграции системы в комплекс умного дома для удаленного управления и мониторинга.
Эти схемы помогут вам выбрать оптимальное решение для подключения конвекторов Vitron в вашем доме или офисе, обеспечивая эффективное и безопасное отопление.
Электрические схемы для подключения конвекторов Vitron играют ключевую роль в обеспечении комфортных условий в помещении. Современные технологии позволяют интегрировать системы отопления в умные дома и управлять ими дистанционно, что делает их удобными и безопасными в использовании.
Для получения дополнительной информации о схемах подключения конвекторов Vitron, пожалуйста, свяжитесь с нами по указанным на сайте контактным данным.
Вместе создадим более комфортное будущее!
