    Модель ВКН.100.250.4ТГ

    Высота : 100 мм.

    Ширина : 250 мм.

    Тепловая мощность:  (95/85/20 °C)  619 - 3095 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 600-3000 (шаг 100 мм.)

    Напольные радиаторы отопления водяные
    Модель Высота, мм Ширина, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКН.100.250.4ТГ 100 250 619 - 3095 Вт. 600 - 3000 (шаг 50 мм)
    Конвекторы отопления
    Конвекторы отопления водяные

    ВКН.100.250.4ТГ

    (Теплообменник 4 трубный, горизонтальный)

    4-трубный горизонтальный

    L- 250 мм

    200 мм

    50 мм

    15 мм

    16 атм (1,6 МПа)

    2 х G1/2"
    (внутренняя резьба)

    50 мм

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

    Конвектор напольный водяной (боковое подключение)

    Напольные радиаторы отопления водяные бок

    Конвектор напольный водяной (нижнее подключение)

    Напольные радиаторы отопления водяные низ

    Напольные конвекторы отопления водяные ВКН.100.150.2ТГ

    Артикул Длина Вес изделия вместе с упаковкой, кг. Теплоотдача (95/85/20), Вт Конвектор напольный с боковым подключением, руб. с НДС Конвектор с нижним подключением и наличием термовентиля, руб. с НДС
    ВКН.100.250.600.4ТГ 600 6.05 619 13037 15753
    ВКН.100.250.700.4ТГ 700 6.8 722 14516 17233
    ВКН.100.250.800.4ТГ 800 7.55 825 15972 18688
    ВКН.100.250.900.4ТГ 900 8.3 928 17427 20143
    ВКН.100.250.1000.4ТГ 1000 9.05 1032 18940 21656
    ВКН.100.250.1100.4ТГ 1100 9.8 1135 20474 23191
    ВКН.100.250.1200.4ТГ 1200 10.55 1238 21994 24710
    ВКН.100.250.1300.4ТГ 1300 11.3 1341 23477 26193
    ВКН.100.250.1400.4ТГ 1400 12.05 1444 24932 27648
    ВКН.100.250.1500.4ТГ 1500 13.44 1547 27204 29920
    ВКН.100.250.1600.4ТГ 1600 14.18 1650 28802 31519
    ВКН.100.250.1700.4ТГ 1700 14.93 1754 30258 32974
    ВКН.100.250.1800.4ТГ 1800 15.68 1857 31713 34429
    ВКН.100.250.1900.4ТГ 1900 16.43 1960 33193 35909
    ВКН.100.250.2000.4ТГ 2000 17.18 2063 34746 37462
    ВКН.100.250.2100.4ТГ 2100 17.93 2166 36234 38951
    ВКН.100.250.2200.4ТГ 2200 18.68 2269 37714 40431
    ВКН.100.250.2300.4ТГ 2300 19.43 2373 39169 41886
    ВКН.100.250.2400.4ТГ 2400 20.18 2476 40625 43341
    ВКН.100.250.2500.4ТГ 2500 21.57 2579 42806 45522
    ВКН.100.250.2600.4ТГ 2600 22.31 2682 44294 47011
    ВКН.100.250.2700.4ТГ 2700 23.06 2785 45814 48530
    ВКН.100.250.2800.4ТГ 2800 23.81 2888 47294 50010
    ВКН.100.250.2900.4ТГ 2900 24.56 2991 48749 51465
    ВКН.100.250.3000.4ТГ 3000 25.31 3095 50234 52951
    1 to 10 (26)

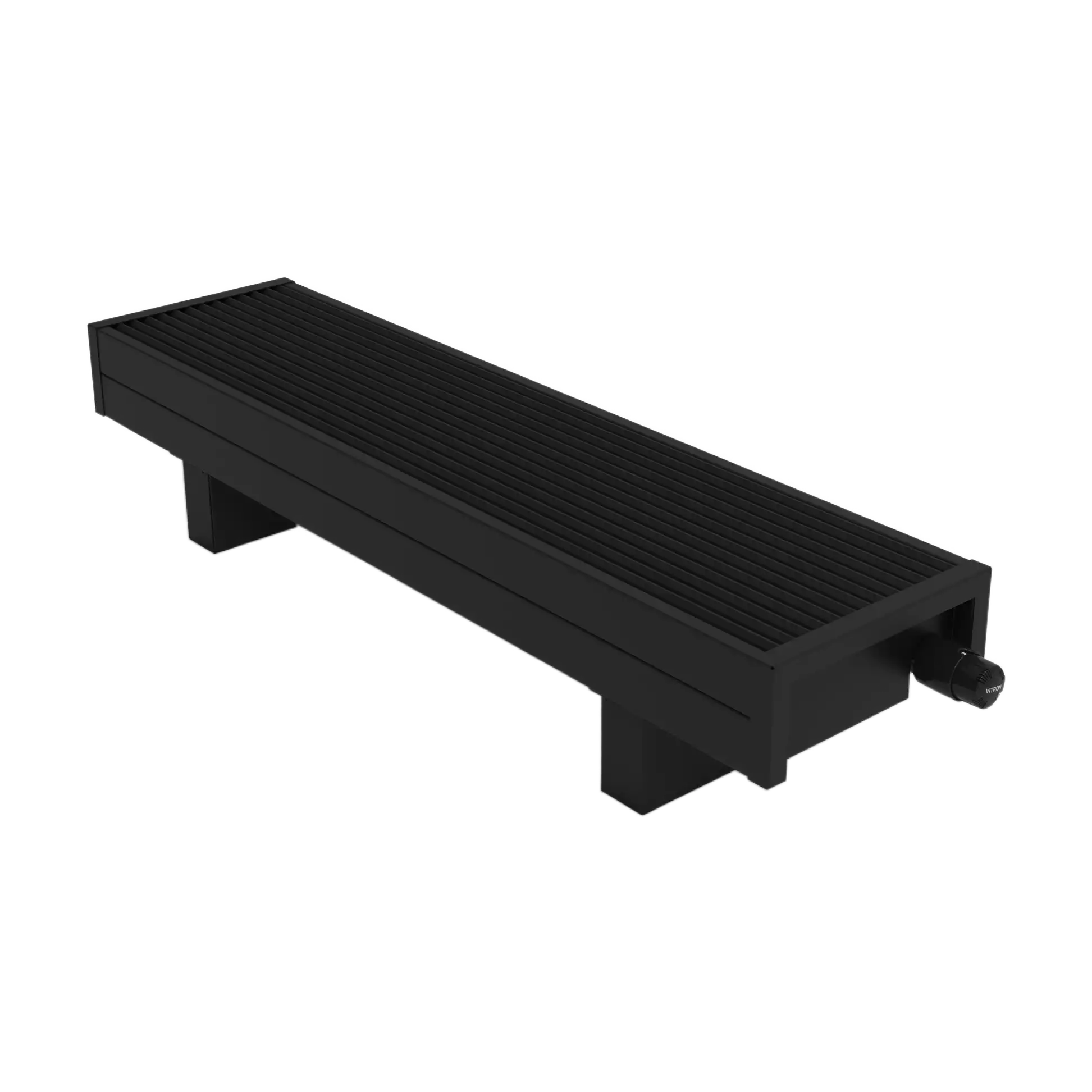

    Напольные радиаторы отопления водяные ВКН.100.250.4ТГ состоят из корпуса, установочных ножек и медно-алюминиевого теплообменника для подключения к сети.

    Корпус изготовлен из листовой стали толщиной 1 мм. с порошковой покраской. Длина корпуса L от 600 до 3000 мм. с шагом 100 мм. В верхней части корпуса имеет алюминиевую решётку для обеспечения конвективного теплообмена.


    Установочные ножки изготовлены из листовой стали толщиной 1 мм. и крепятся к корпу с помощью винтов М5×10.

    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм, которые соединены между собой двураструбными отводами 180°.


    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя. Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,25 мм, высотой 50 мм, глубиной 100 мм.(шаг пластин 4,2- 4,3 мм.).

    Теплообменник покрыт износостойким порошковым покрытием.

    Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов составляют  50, 150 и 250 мм. - при боковом подключении и 50 мм. -  при нижнем подключении.

    Конвектор изготавливается только концевой модификации и только для нижнего и бокового подключения к системе отопления.



    Монтаж конвектора VITRON производится согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы», ПУЭ, монтажной организацией, имеющей лицензию и соответствующие разрешения для проведения подобных работ.
