Конвекторы водяные настенные

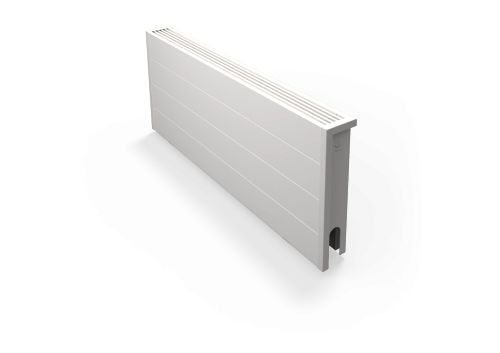

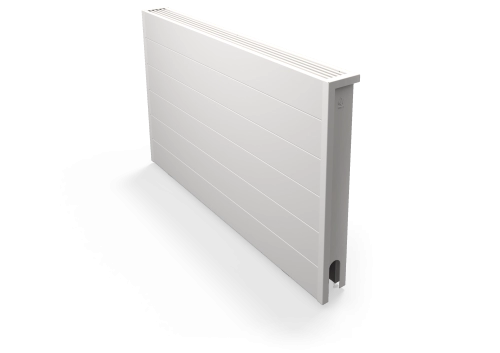

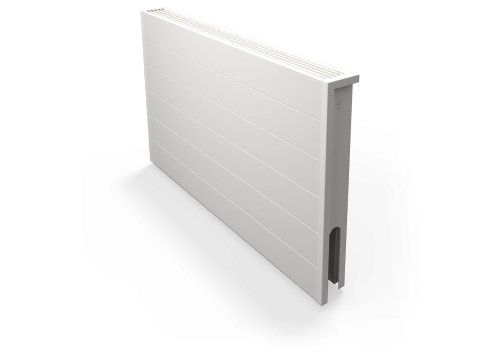

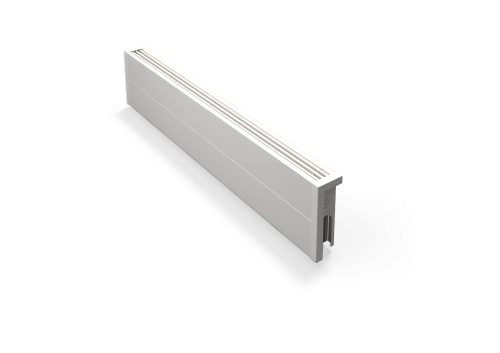

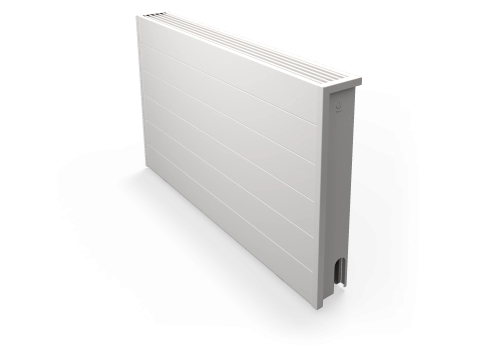

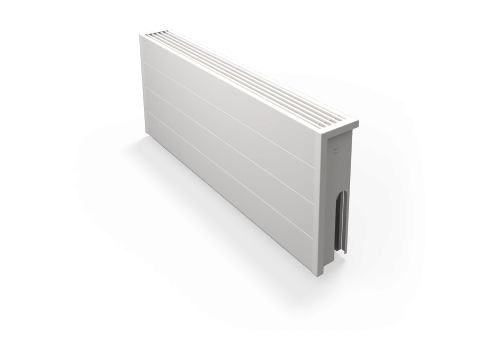

Конвекторы настенные ВКС

Конвекторы с естественной конвекцией

Изделия Vitron, которые легко вписываются в любую обстановку благодаря продуманной форме и где каждая деталь на своем месте: модные тенденции приходят и уходят бесследно. Напротив, настоящий дизайн оставляет свой след и остается в распоряжении каждого, кто проектирует интерьеры, и тех, кто наполнит эти интерьеры своими желаниями и мечтами.

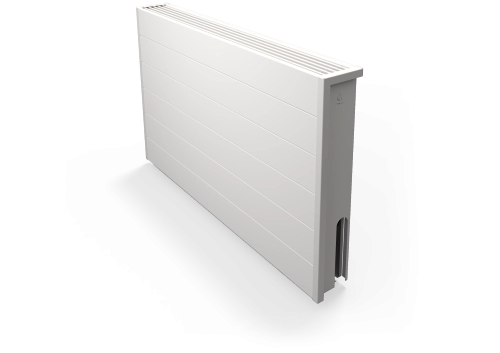

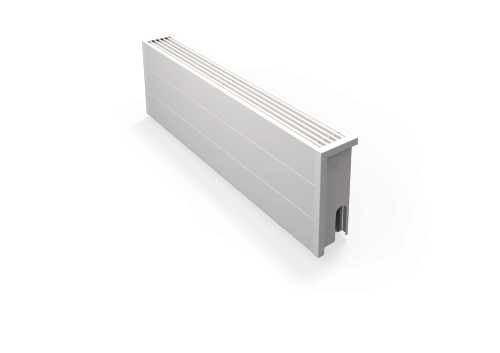

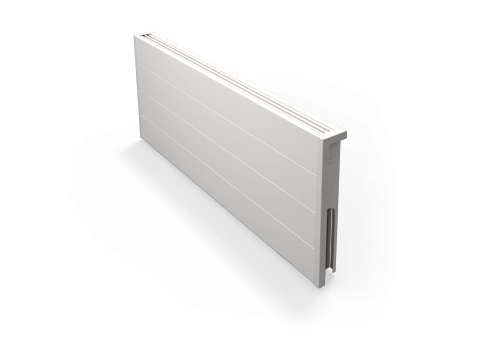

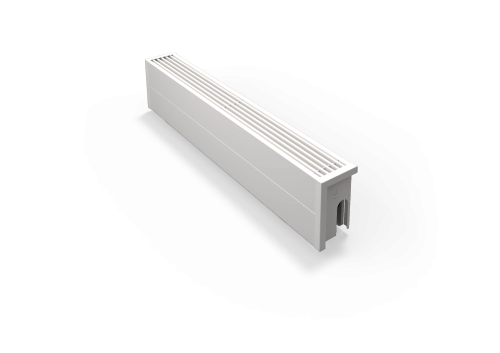

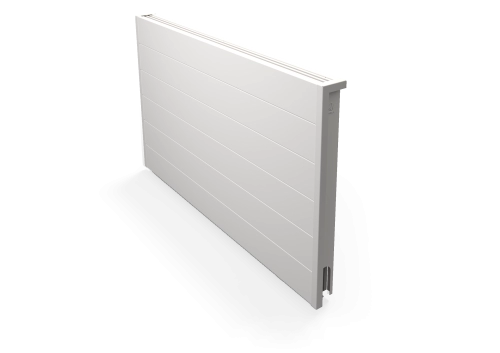

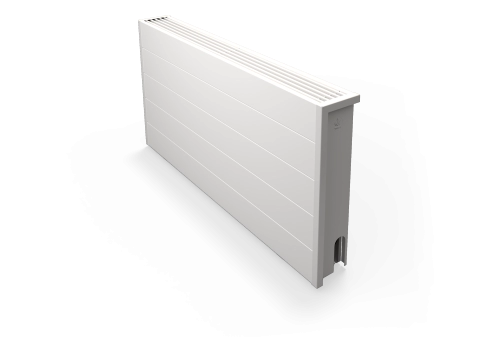

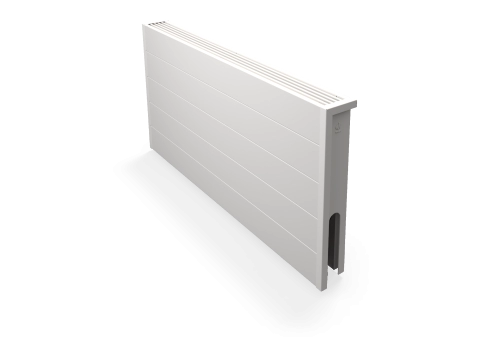

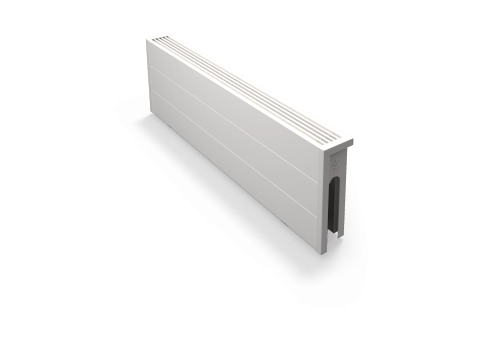

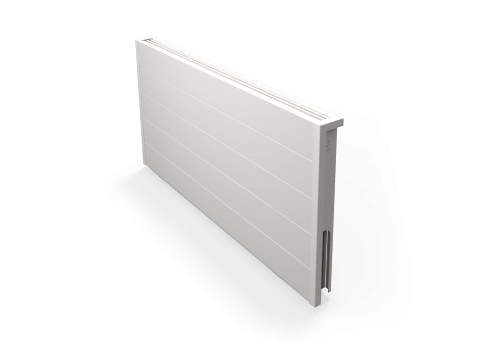

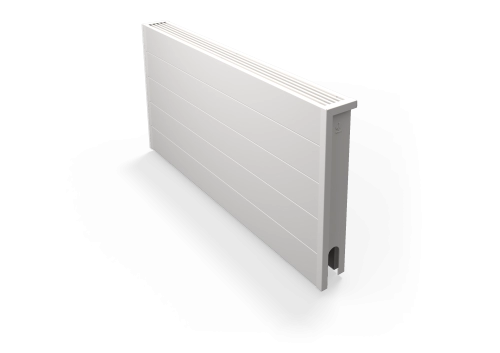

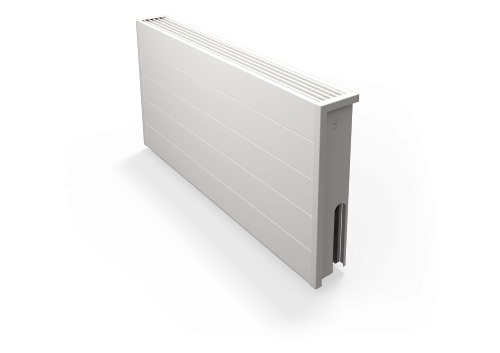

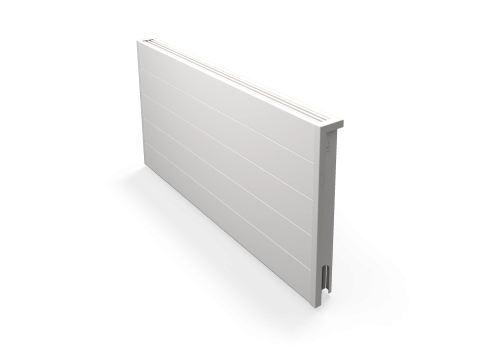

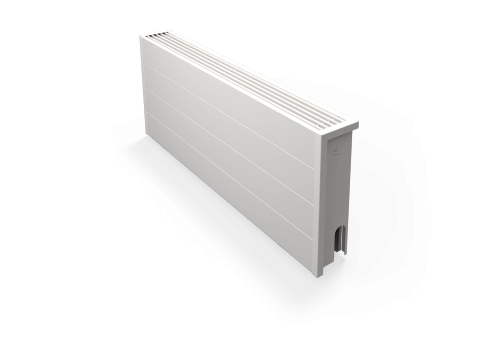

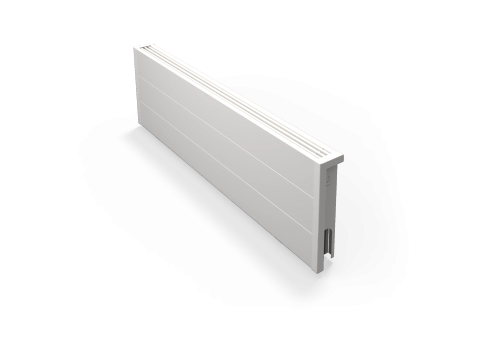

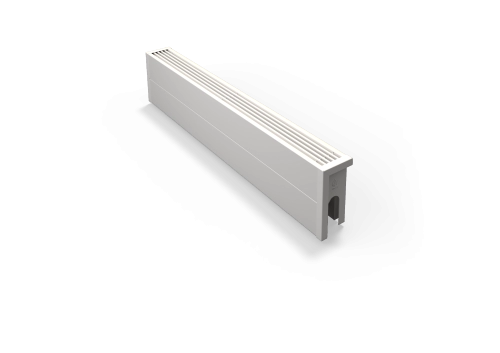

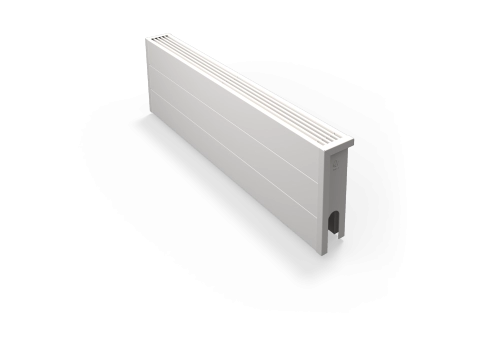

Конвекторы водяные настенные

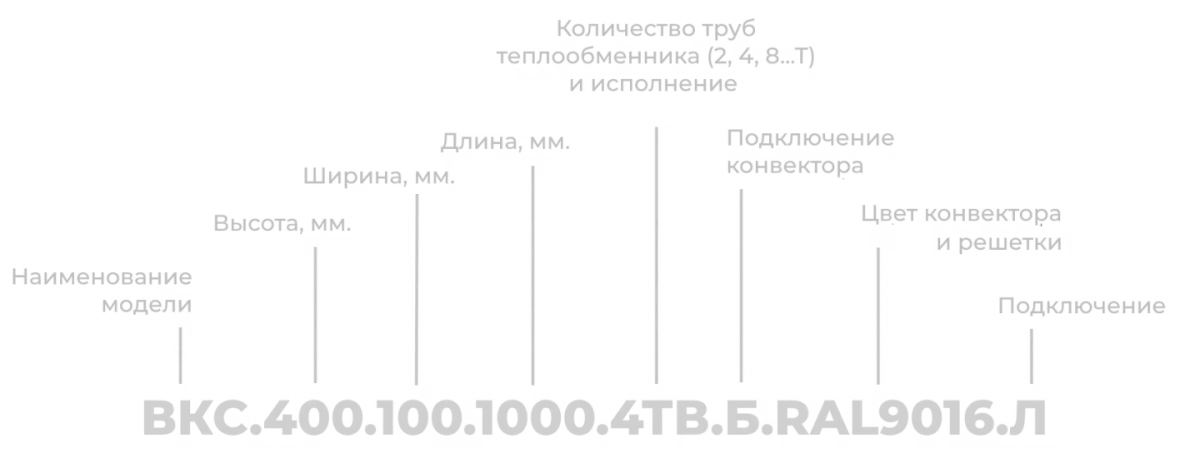

Артикул прибора. Обознaчения.

http://vitron.loc/

Высота конвекторов 55 мм.

http://vitron.loc/

Высота конвекторов 65 мм.

http://vitron.loc/

Высота конвекторов 70 мм.

Количество труб теплообменника (2, 4, 6, 8...Т) и исполнение

Г- горизонтальный
В - вертикальный
К - квадратный
П - прямоугольный

Подключение конвектора

Б - боковое подключение

Н - нижнее подключение

Цвет конвектора и решётки

RAL9016 - цвет по палитре RAL
RAL3001 + RAL9005 – комбинация двух цветов (лицевая сторона + боковые грани, решетка и ножки)

Подключение

Без обозначения - правое, Л - левое

Каждый проект в современной строительной технике отличается от своих предшественников и последователей. Сложные конструкции зданий и внутренние архитектурные требования ставят перед производителями внутрипольных конвекторов новые задачи, решение которых всегда можно найти благодаря гибкой и модульной конструкции продукции Vitron.

Конвекторы водяные настенные – это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции. Данный конвектор предназначен для настенного монтажа. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.


Данный конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор по габаритным размерам для любого помещения.


Монтаж конвектора VITRON производится согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы», ПУЭ, монтажной организацией, имеющей лицензию и соответствующие разрешения для проведения подобных работ.

Настенный конвектор VITRON состоит из корпуса, задней стенки, медноалюминиевого теплообменника и его фиксаторов.


Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована. Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


Теплообменник состоит из бесшовных медных труб Ø15 мм., с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°. Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм. (при боковом подключении), и 50 мм. при нижнем.


В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Конструктивные особенности

Настенный конвектор состоит из корпуса, задней стенки, медно- алюминиевого теплообменника и его фиксаторов. Корпус и все комплектующие изготовлены из листовой стали толщиной 1 мм., и покрыты защитным слоем порошковой краски.


Длина корпуса L варьируется от 500 до 2000 мм с шагом 100 мм.
В верхней части конвектора расположена алюминиевая, декоративная решётка, которая жёстко зафиксирована. Корпус монтируется на заранее установленную заднюю стенку с подключённым к сети теплообменником при помощи установочных винтов М5.


Теплообменник состоит из бесшовных медных труб диаметром Ø15 мм с толщиной стенки 0,5 мм, которые соединены между собой двураструбными калачами 180°.


В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения. При нижнем подключении в конструкции теплообменника устанавливается термостатический клапан, который позволяет регулировать температуру помещения и изменять ее при помощи термоголовки.

Рабочие условия

• максимальная рабочая температура теплоносителя +95 °С
• рабочее давление теплоносителя 16 атм (1,6 МПа)
• опрессовочное давление 25 атм (2,5 МПа);



Схемы подключения и регулирования указаны в паспорте оборудования.

Стандартный комплект поставки

  • корпус и задняя стенка изготовлены из оцинкованной стали, покрытые порошковым покрытием;
  • декоративная продольная решетка из алюминиевого профиля (несъемная);
  • медно-алюминиевый теплообменник с ручным воздухоотводчиком G1/8’’;
  • комплект монтажных винтов и дюбелей;
  • технический паспорт, инструкция по монтажу и эксплуатации.

Технический паспорт. Инструкция по монтажу и эксплуатации
