Конвектор отопления водяной настенный
Модель ВКС.600.075.2ТВ
Глубина : 75 мм.
Высота : 600 мм.
Исполнение : без вентилятора
Тепловая мощность : (95/85/20 °C) 708 - 2834 Вт.
Теплообменник : 2 трубный, вертикальный
Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)
| Тип | Глубина [мм] | Высота [мм] | Тепловая мощность | Стандартная длина [мм] |
| (95/85/20 °С) | ||||
| ВКС.600.075.2ТВ * | 75 | 600 | 708 - 2834 Вт. | 500 - 2000 (шаг 100 мм) |
| * Теплообменник 2 трубный вертикальный (.2ТВ) | Конвектор отопления водяной настенный | |||
ВКС.600.075.2ТВ
(Теплообменник 2 трубный, вертикальный)
| Теплообменник | 2-трубный, вертикальный |
| Длина оребрения | L- 220 мм. |
| Ширина оребрения | 50 мм. |
| Высота оребрения | 100 мм. |
| Диаметр трубы | 15 мм. |
| Рабочее давление | 16 атм (1,6 МПа) |
| Подключение | G1/2‘‘Внутенняя резьба G1/2‘‘ |
| Межосевсе расстояние теплообменника | 50 мм |
| Максимальная температура теплоносителя | 95 °С |

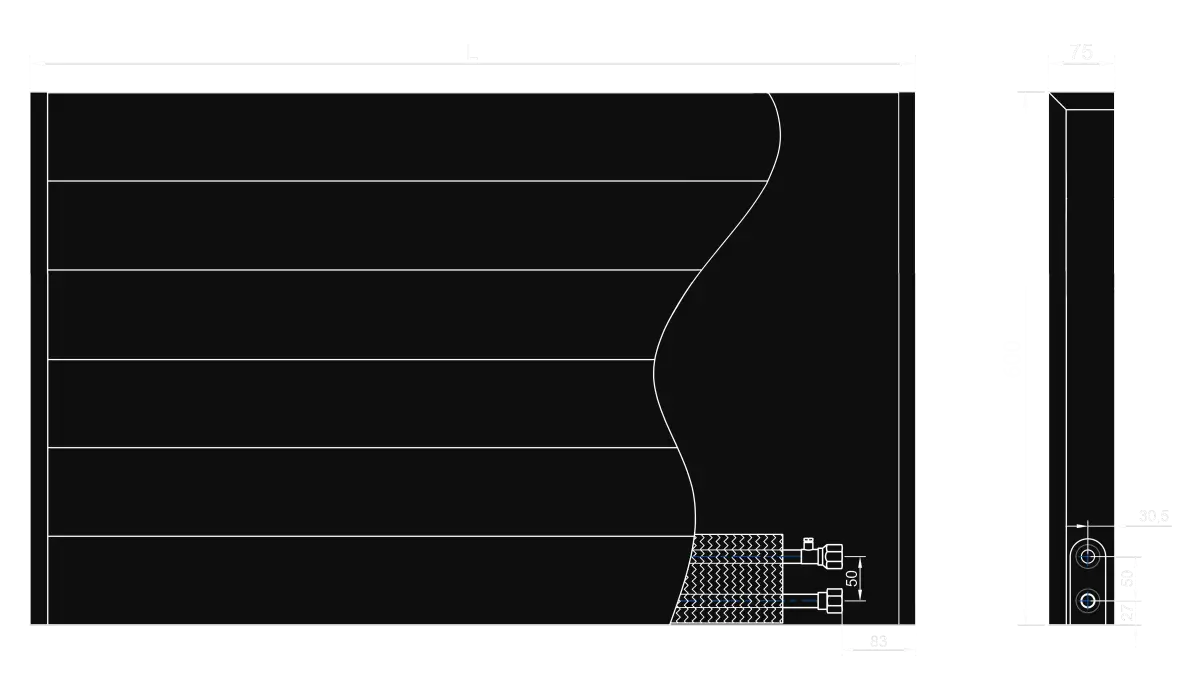

Диаграмма теплоотдачи ВКС.600.075.2ТВ
Конвектор отопления, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор по габаритным размерам для любого помещения.

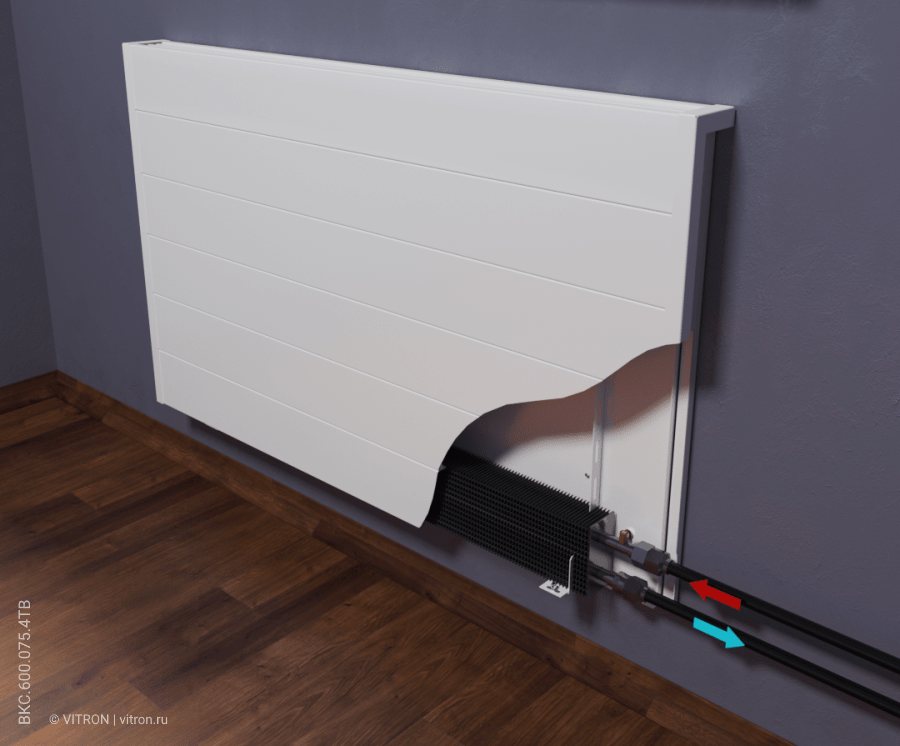

Конвектор отопления настенный водяной состоит из корпуса, задней стенки, медноалюминиевого теплообменника и его фиксаторов.
Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.
Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.
Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.
Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.
Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).
Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
| Артикул | Длина, мм. | Вес изделия с упаковкой, кг. | Теплоотдача (95/85/20), Вт | Боковое подключение, руб. с НДС | Нижнее подключение, руб. с НДС |
| ВКС.600.75.500.2ТВ | 500 | 7,95 | 708 | 7223 | 8878 |
| ВКС.600.75.600.2ТВ | 600 | 9,22 | 850 | 8048 | 9703 |
| ВКС.600.75.700.2ТВ | 700 | 10,49 | 992 | 8893 | 10549 |
| ВКС.600.75.800.2ТВ | 800 | 11,76 | 1134 | 9718 | 11374 |
| ВКС.600.75.900.2ТВ | 900 | 13,04 | 1275 | 10543 | 12199 |
| ВКС.600.75.1000.2ТВ | 1000 | 14,31 | 1417 | 11410 | 13066 |
| ВКС.600.75.1100.2ТВ | 1100 | 15,58 | 1559 | 12328 | 13984 |
| ВКС.600.75.1200.2ТВ | 1200 | 16,85 | 1700 | 13179 | 14835 |
| ВКС.600.75.1300.2ТВ | 1300 | 18,12 | 1842 | 14027 | 15682 |
| ВКС.600.75.1400.2ТВ | 1400 | 19,39 | 1984 | 14852 | 16508 |
| ВКС.600.75.1500.2ТВ | 1500 | 20,67 | 2125 | 15783 | 17439 |
| ВКС.600.75.1600.2ТВ | 1600 | 21,94 | 2267 | 16748 | 18404 |
| ВКС.600.75.1700.2ТВ | 1700 | 23,21 | 2409 | 17573 | 19229 |
| ВКС.600.75.1800.2ТВ | 1800 | 24,48 | 2551 | 18398 | 20054 |
| ВКС.600.75.1900.2ТВ | 1900 | 25,75 | 2692 | 19243 | 20899 |
| ВКС.600.75.2000.2ТВ | 2000 | 27,02 | 2834 | 20117 | 21773 |
