Конвектор отопления водяной настенный ВКС.500.100.2ТВ

Cкачать

1. Ковектор ВКС.500.100.2ТВ (прайс)

2. Ковекторы  ВКС (паспорт)

3. BIM модели ВКС (высота 500 мм)

4. Модель ВКС.500.100.1000.2ТВ (.ifc)

Запрос

Звоните +7(800) 222-01-13

Или оставьте заявку. Мы свяжемся с вами очень быстро!

+7
Поиск
    Загрузить файл
    Перетащите файлы сюда Выбрать файлы
    Отправить

    Модель ВКС.500.100.2ТВ

    Глубина : 100 мм.

    Высота : 500 мм.

    Тепловая мощность:  (95/85/20 °C)  700 - 2799 Вт.

    Исполнение : без вентилятора

    Стандартная длина : 500-2000 (шаг 100 мм.)

    • Конвектор ВКС.500.100.2ТВ

      Конвектор настенный ВКС.500.100.2ТВ боковое подключение

    • Конвектор ВКС.500.100.2ТВ

      Конвектор настенный ВКС.500.100.2ТВ нижнее подключение

    • Конвектор ВКС.500.100.2ТВ

      Конвектор ВКС.500.100.2ТВ боковое подключение

    • Конвектор ВКС.500.100.2ТВ

      Конвектор ВКС.500.100.2ТВ нижнее подключение
    Модель Глубина, мм Высота, мм Тепловая мощность, Вт Стандартная длина, мм
    ВКС.500.100.2ТВ 100 500 700 - 2799 500 - 2000 (шаг 100 мм)
    Конвекторы отопления
    Конвекторы отопления
    Конвекторы отопления

    Отопительный прибор, в котором тепло от теплоносителя передаётся в отапливаемое помещение конвекцией.

    Конвекторы отопления водяные
    Водяные конвекторы отопления

    В качестве теплоносителя выступает вода, нагревающая медную трубку, от которой тепло передается алюминиевым ламелям

    ВКС.500.100.2ТВ

    (Теплообменник 2 трубный, вертикальный)

    • Теплообменник

    2 трубный вертикальный

    • Длина оребрения

    L- 250 мм

    • Ширина оребрения

    50 мм

    • Высота оребрения

    100 мм

    • Диаметр трубы

    15 мм

    • Рабочее давление

    16 атм (1,6 МПа)

    • Подключение

    2 х G1/2"
    (внутренняя резьба)

    • Межосевое расстояние фитингов теплообменника

    50 мм

    • Максимальная температура теплоносителя

    95 °С

    Тепловая мощность конвектора ВК.055.160.2ТГ

    Конвектор отопления водяной настенный ВКС.500.100.2ТВ (боковое подключение)

    Конвектор отопления водяной настенный 500 100 бп

    Конвектор отопления водяной настенный ВКС.500.100.2ТВ (нижнее подключение)

    Конвектор отопления водяной настенный 500 100 нп

    Конвектор отопления водяной настенный ВКС.500.100.2ТВ

    Конвектор отопления водяной настенный
    Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
    ВКС.500.100.500.2ТВ 500 7,06 700 11369 14114
    ВКС.500.100.600.2ТВ 600 8,16 840 12651 15396
    ВКС.500.100.700.2ТВ 700 9,26 980 13961 16706
    ВКС.500.100.800.2ТВ 800 10,37 1120 15242 17987
    ВКС.500.100.900.2ТВ 900 11,47 1260 16524 19269
    ВКС.500.100.1000.2ТВ 1000 12,57 1400 17871 20616
    ВКС.500.100.1100.2ТВ 1100 13,67 1539 19290 22035
    ВКС.500.100.1200.2ТВ 1200 14,77 1679 20615 23360
    ВКС.500.100.1300.2ТВ 1300 15,87 1819 21929 24674
    ВКС.500.100.1400.2ТВ 1400 16,97 1959 23211 25955
    ВКС.500.100.1500.2ТВ 1500 18,07 2099 24668 27413
    ВКС.500.100.1600.2ТВ 1600 19,17 2239 26161 28906
    ВКС.500.100.1700.2ТВ 1700 20,27 2379 27443 30187
    ВКС.500.100.1800.2ТВ 1800 21,37 2519 28724 31469
    ВКС.500.100.1900.2ТВ 1900 22,47 2659 30034 32779
    ВКС.500.100.2000.2ТВ 2000 23,57 2799 31396 34141

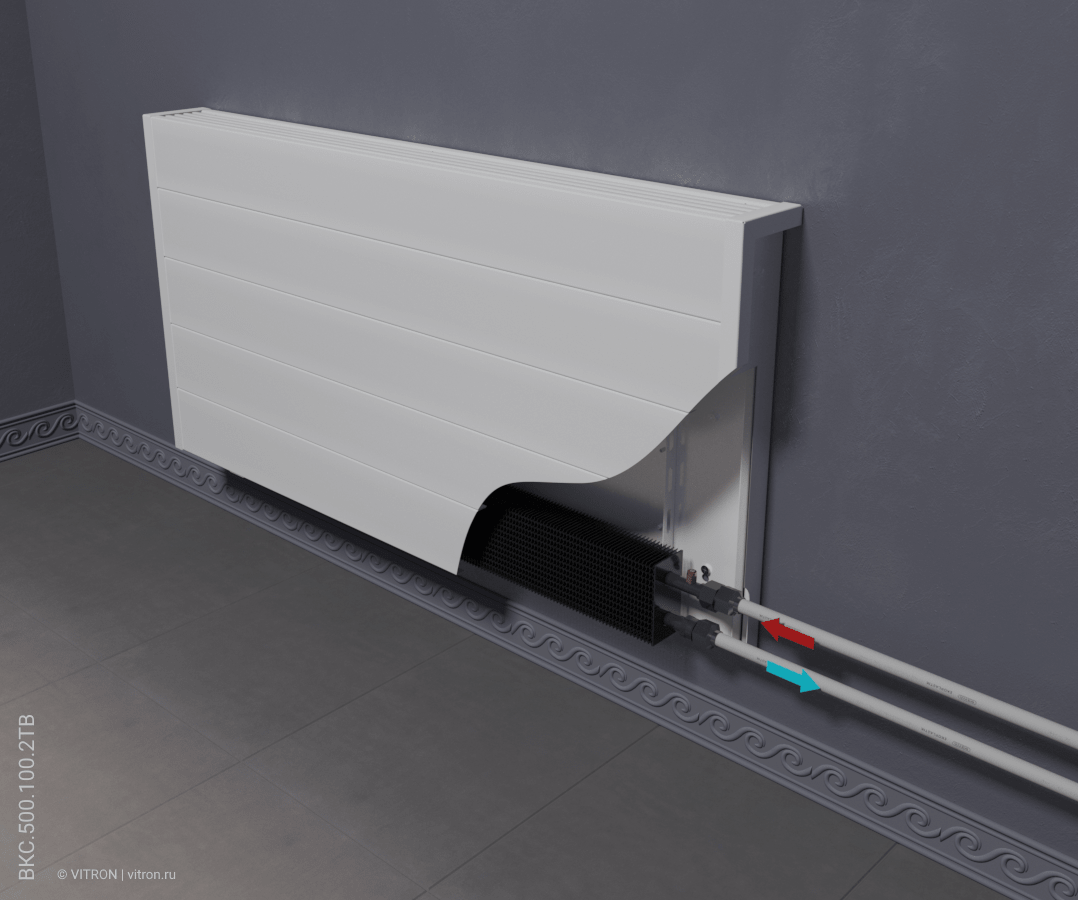

    Конвектор отопления водяной настенный ВКС.500.100.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.


    Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

    Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.


    Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.


    Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.


    Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

    Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.


    Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


    Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.


    Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
