Конвектор настенный водяной

Модель ВКС.500.125.8ТП



Глубина : 125 мм.

Высота : 500 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 1032 - 4127 Вт.

Теплообменник : 8 трубный, прямоугольный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
487 6

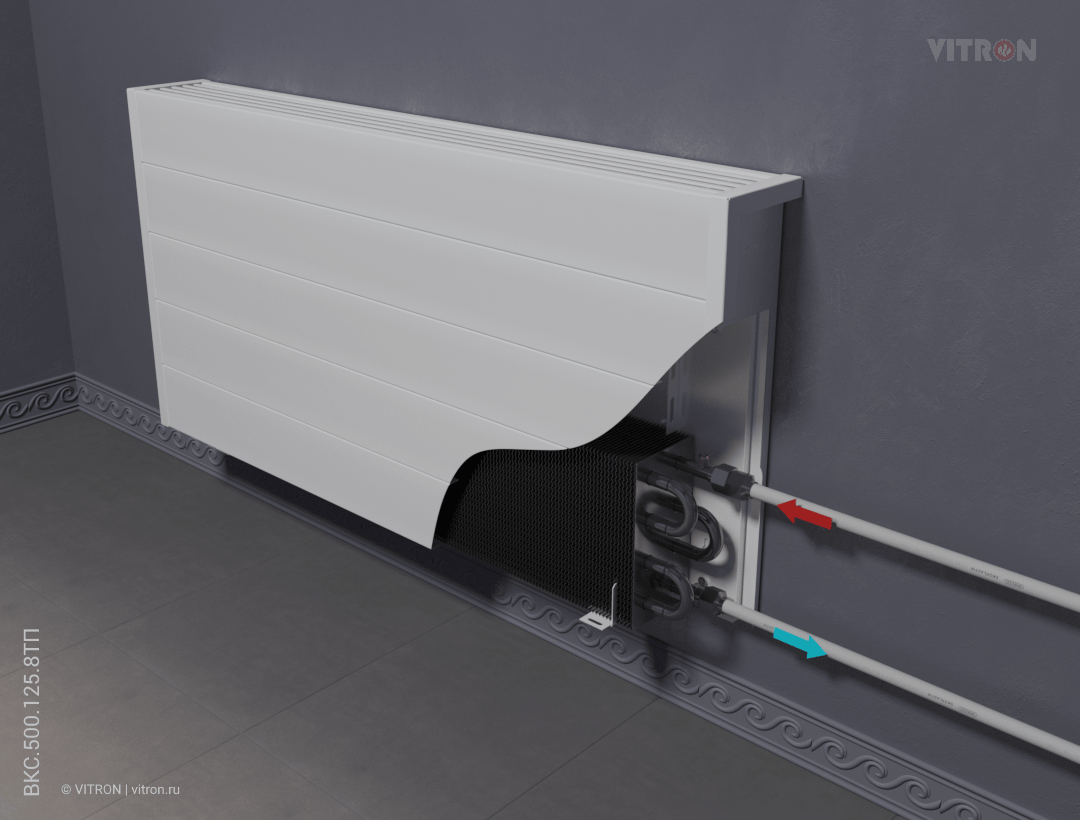

Боковое подключениеНижнее

Конвектор настенный водяной 500 125 бп

Конвектор настенный водяной 500 125 нп

Тип Глубина, мм Высота, мм Тепловая мощность Стандартная длина, мм
(95/85/20 °С)
ВКС.500.125.8ТП* 125 500 1032 - 4127 500 - 2000 (шаг 100 мм)
* Теплообменник 8 трубный прямоугольный (.8ТП) Конвектор настенный водяной



ВКС.500.125.8ТП

(Теплообменник 8 трубный, прямоугольный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 8-трубный, прямоугольный
Длина оребрения L- 220 мм
Ширина оребрения 100 мм
Высота оребрения 200 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘
Межосевсе расстояние теплообменника 150 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.500.125.8ТП



ОписаниеПодключениеЦенаФормирование заказа
Конвектор настенный водяной ВКС.500.125.8ТП - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвектор, предназначен для настенного монтажа. Применяются для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Радиатор отопления состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.500.125.500.8ТП 500 8,48 1032 11135 12790
ВКС.500.125.600.8ТП 600 9,97 1238 12655 14311
ВКС.500.125.700.8ТП 700 11,47 1444 14192 15848
ВКС.500.125.800.8ТП 800 12,96 1651 15713 17368
ВКС.500.125.900.8ТП 900 14,45 1857 17233 18888
ВКС.500.125.1000.8ТП 1000 15,94 2063 18792 20448
ВКС.500.125.1100.8ТП 1100 17,44 2270 20400 22055
ВКС.500.125.1200.8ТП 1200 18,93 2476 22009 23664
ВКС.500.125.1300.8ТП 1300 20,42 2682 23548 25204
ВКС.500.125.1400.8ТП 1400 21,92 2889 25068 26724
ВКС.500.125.1500.8ТП 1500 23,41 3095 26695 28350
ВКС.500.125.1600.8ТП 1600 24,90 3301 28344 30000
ВКС.500.125.1700.8ТП 1700 26,39 3508 29864 31520
ВКС.500.125.1800.8ТП 1800 27,89 3714 31385 33040
ВКС.500.125.1900.8ТП 1900 29,38 3920 32922 34577
ВКС.500.125.2000.8ТП 2000 30,87 4127 34553 36209
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Настенные конвекторы
Тепловая мощность: 1032 - 4127 Вт.
Трубность теплообменника: 8 трубный прямоугольный
Глубина конвектора 125 мм.
