Конвектор батарея

Модель ВКС.400.100.2ТВ



Глубина : 100 мм.

Высота : 400 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 622 - 2488 Вт.

Теплообменник : 2 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
488 11
Боковое подключениеНижнее

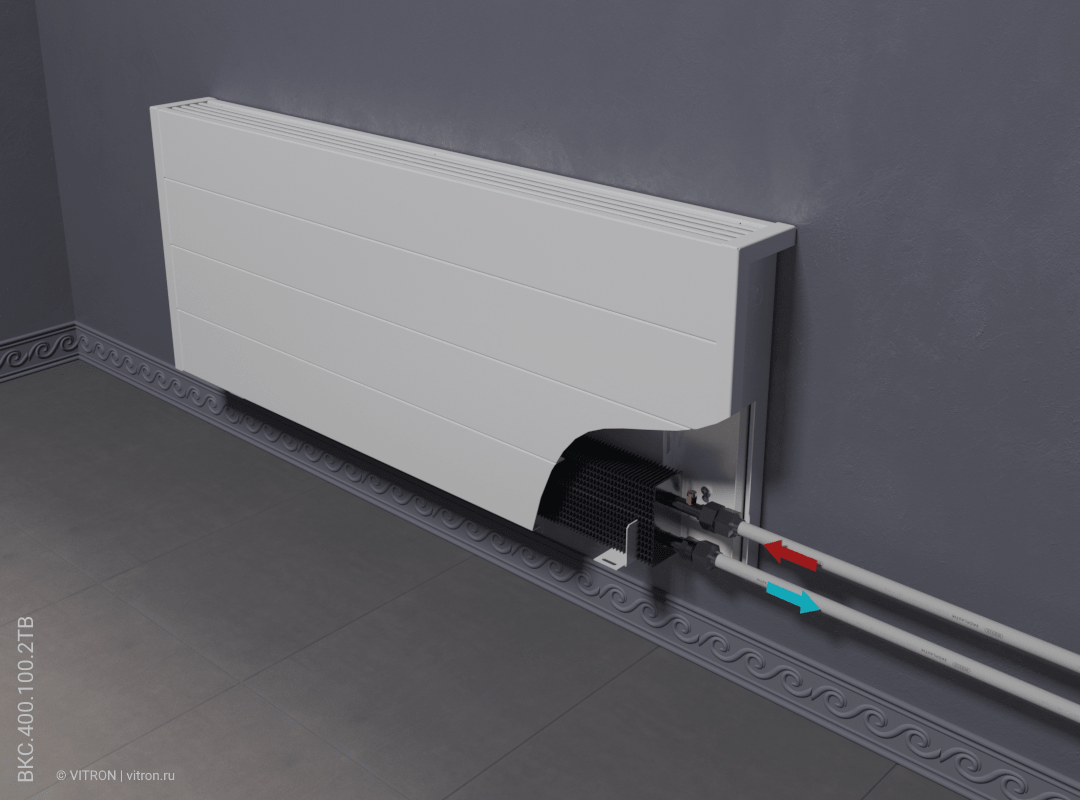

Конвектор батарея 400 100 боковое подключение

Конвектор батарея 400 100 нижнее подключение

Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.400.100.2ТВ * 100 400 622 - 2488 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 2 трубный вертикальный (.2ТВ) Конвектор батарея



ВКС.400.100.2ТВ

(Теплообменник 2 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 2-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм
Высота оребрения 100 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.400.100.2ТВ



ОписаниеПодключениеЦенаФормирование заказа
Конвектор батарея ВКС.400.100.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Навесной конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.400.100.500.2ТВ 500 5.83 622 6233 7889
ВКС.400.100.600.2ТВ 600 6.74 746 6925 8581
ВКС.400.100.700.2ТВ 700 7.66 871 7631 9287
ВКС.400.100.800.2ТВ 800 8.57 995 8323 9979
ВКС.400.100.900.2ТВ 900 9.48 1120 9015 10671
ВКС.400.100.1000.2ТВ 1000 10.4 1244 9743 11399
ВКС.400.100.1100.2ТВ 1100 11.31 1368 10508 12163
ВКС.400.100.1200.2ТВ 1200 12.22 1493 11226 12882
ВКС.400.100.1300.2ТВ 1300 13.14 1617 11934 13590
ВКС.400.100.1400.2ТВ 1400 14.05 1742 12626 14282
ВКС.400.100.1500.2ТВ 1500 14.96 1866 13425 15080
ВКС.400.100.1600.2ТВ 1600 15.87 1990 14226 15882
ВКС.400.100.1700.2ТВ 1700 16.79 2115 14918 16574
ВКС.400.100.1800.2ТВ 1800 17.7 2239 15610 17266
ВКС.400.100.1900.2ТВ 1900 18.61 2364 16316 17972
ВКС.400.100.2000.2ТВ 2000 19.53 2488 17057 18712
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 645 - 2580 Вт.
Трубность теплообменника: 4 трубный горизонтальный
Глубина конвектора 100 мм.
