Водяной настенный конвектор

Модель ВКС.500.075.2ТВ



Глубина : 75 мм.

Высота : 500 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 630 - 2519 Вт.

Теплообменник : 2 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
585 25
Боковое подключениеНижнее

Водяной настенный конвектор 500 75 боковое подключение

Водяной настенный конвектор 500 75 нижнее подключение



Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.500.075.2ТВ * 75 500 630 - 2519 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 2 трубный вертикальный (.2ТВ) Водяной настенный конвектор



ВКС.500.075.2ТВ

(Теплообменник 2 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 4-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм.
Высота оребрения 200 мм.
Диаметр трубы 15 мм.
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм.
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.500.075.2ТВ



ОписаниеПодключениеЦенаФормирование заказа

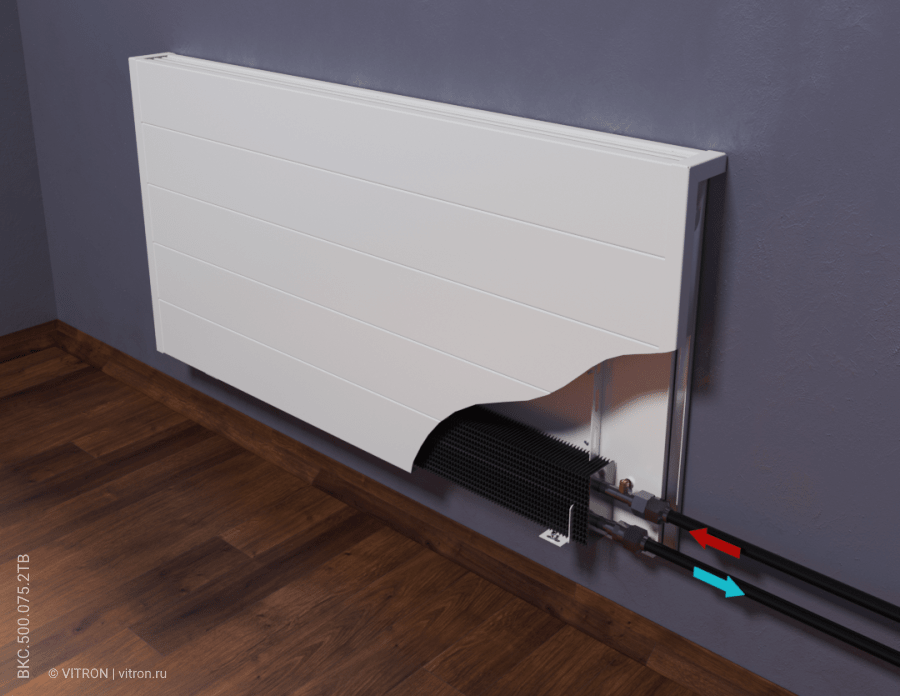

Водяной настенный конвектор ВКС.500.075.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор по габаритным размерам для любого помещения.

Водяной настенный конвектор состоит из корпуса, задней стенки, медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.500.75.500.2ТВ 500 6.76 630 6616 8271
ВКС.500.75.600.2ТВ 600 7.84 756 7360 9015
ВКС.500.75.700.2ТВ 700 8.93 882 8121 9776
ВКС.500.75.800.2ТВ 800 10.01 1008 8865 10520
ВКС.500.75.900.2ТВ 900 11.09 1134 9609 11265
ВКС.500.75.1000.2ТВ 1000 12.18 1260 10392 12048
ВКС.500.75.1100.2ТВ 1100 13.26 1386 11218 12874
ВКС.500.75.1200.2ТВ 1200 14.35 1511 11989 13644
ВКС.500.75.1300.2ТВ 1300 15.43 1637 12752 14407
ВКС.500.75.1400.2ТВ 1400 16.51 1763 13496 15151
ВКС.500.75.1500.2ТВ 1500 17.6 1889 14346 16002
ВКС.500.75.1600.2ТВ 1600 18.68 2015 15212 16868
ВКС.500.75.1700.2ТВ 1700 19.77 2141 15956 17612
ВКС.500.75.1800.2ТВ 1800 20.85 2267 16700 18356
ВКС.500.75.1900.2ТВ 1900 21.93 2393 17461 19117
ВКС.500.75.2000.2ТВ 2000 23.02 2519 18254 19910
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 630 - 2519 Вт.
Трубность теплообменника: 2 трубный вертикальный
Глубина конвектора 75 мм.
