Батарея конвектор

Модель ВКС.400.100.4ТВ



Глубина : 100 мм.

Высота : 400 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 737 - 2948 Вт.

Теплообменник : 4 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
527 9
Боковое подключениеНижнее

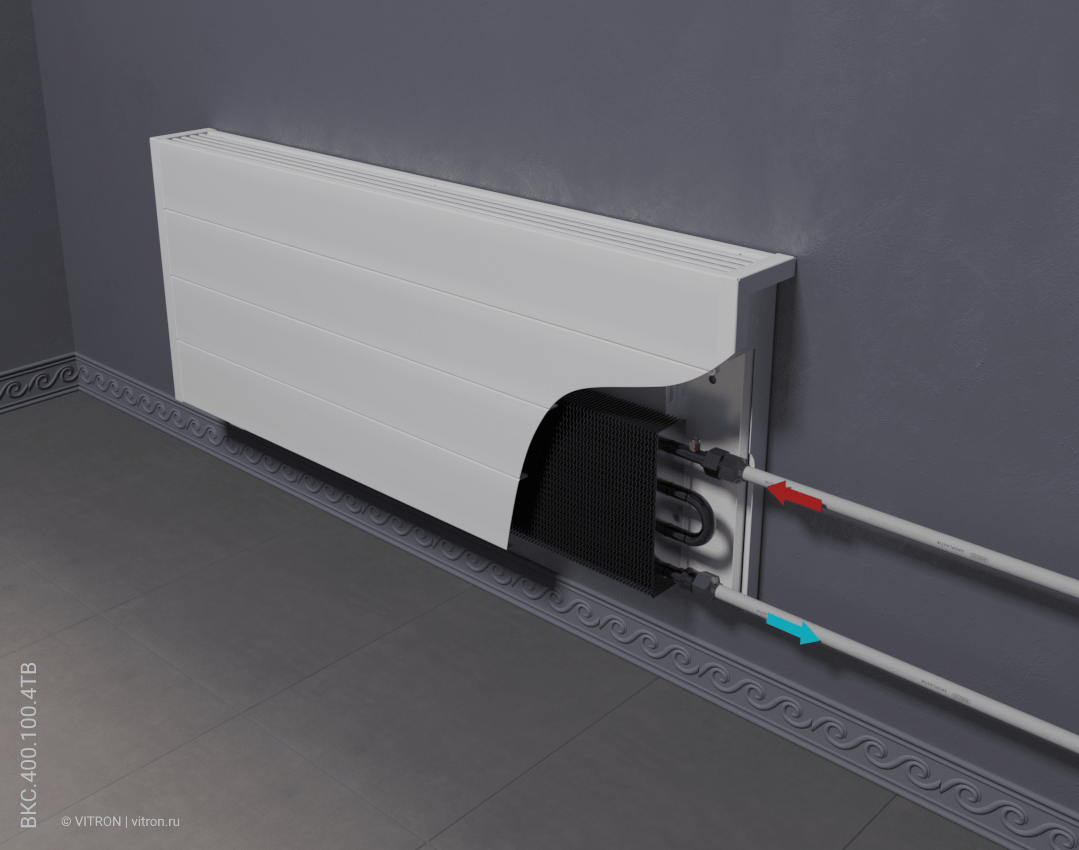

Батарея конвектор 400 100 боковое подключение

Батарея конвектор 400 100 нижнее подключение

Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.400.100.4ТВ * 100 400 737 - 2948 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 4 трубный вертикальный (.4ТВ) Конвектор батарея



ВКС.400.100.4ТВ

(Теплообменник 4 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 4-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм
Высота оребрения 200 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 150 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.400.100.4ТВ



ОписаниеПодключениеЦенаФормирование заказа
Батарея конвектор ВКС.400.100.4ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Навесной конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.400.100.500.4ТВ 500 6,20 737 7573 9228
ВКС.400.100.600.4ТВ 600 7,24 884 8504 10160
ВКС.400.100.700.4ТВ 700 8,28 1032 9450 11105
ВКС.400.100.800.4ТВ 800 9,32 1179 10381 12037
ВКС.400.100.900.4ТВ 900 10,35 1327 11313 12968
ВКС.400.100.1000.4ТВ 1000 11,39 1474 12280 13935
ВКС.400.100.1100.4ТВ 1100 12,43 1621 13284 14939
ВКС.400.100.1200.4ТВ 1200 13,47 1769 14260 15915
ВКС.400.100.1300.4ТВ 1300 14,51 1916 15207 16863
ВКС.400.100.1400.4ТВ 1400 15,55 2064 16139 17794
ВКС.400.100.1500.4ТВ 1500 16,58 2211 17176 18832
ВКС.400.100.1600.4ТВ 1600 17,62 2358 18217 19873
ВКС.400.100.1700.4ТВ 1700 18,66 2506 19148 20804
ВКС.400.100.1800.4ТВ 1800 19,70 2653 20080 21736
ВКС.400.100.1900.4ТВ 1900 20,74 2801 21025 22681
ВКС.400.100.2000.4ТВ 2000 21,78 2948 22023 23679
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 737 - 2938 Вт.
Трубность теплообменника: 4 трубный вертикальный
Глубина конвектора 100 мм.
