Навесной конвектор

Модель ВКС.300.100.4ТВ



Глубина : 100 мм.

Высота : 300 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 645 - 2580 Вт.

Теплообменник : 4 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
459 10
Боковое подключениеНижнее

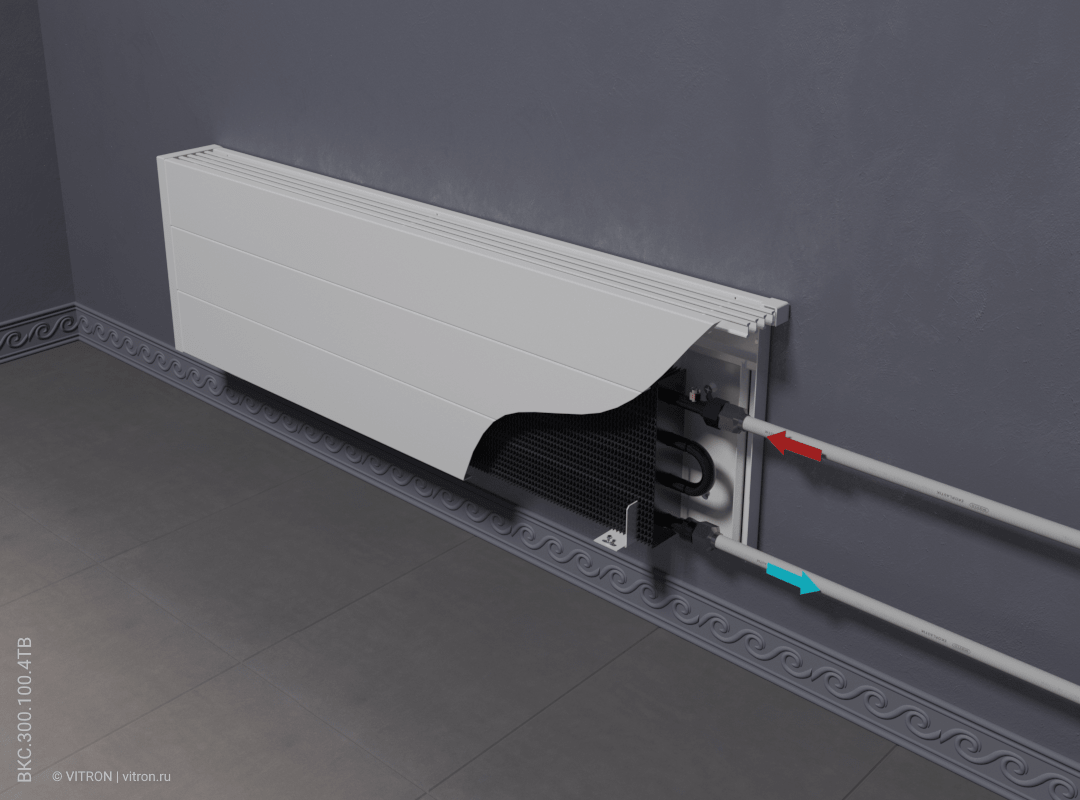

Навесной конвектор 300 100 боковое подключение

Навесной конвектор 300 100 нижнее подключение

Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.300.100.4ТВ * 100 300 645 - 2580 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 4 трубный вертикальный (.4ТВ) Навесной конвектор



ВКС.300.100.4ТВ

(Теплообменник 4 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 4-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм
Высота оребрения 200 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 150 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.300.100.4ТВ



ОписаниеПодключениеЦенаФормирование заказа
Навесной конвектор ВКС.300.100.4ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Навесной конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.300.100.500.4ТВ 500 4,97 645 6950 8605
ВКС.300.100.600.4ТВ 600 5,82 774 7800 9456
ВКС.300.100.700.4ТВ 700 6,67 903 8661 10317
ВКС.300.100.800.4ТВ 800 7,52 1032 9512 11167
ВКС.300.100.900.4ТВ 900 8,37 1161 10362 12018
ВКС.300.100.1000.4ТВ 1000 9,22 1290 11245 12901
ВКС.300.100.1100.4ТВ 1100 10,07 1419 12158 13813
ВКС.300.100.1200.4ТВ 1200 10,92 1548 13053 14708
ВКС.300.100.1300.4ТВ 1300 11,77 1677 13916 15572
ВКС.300.100.1400.4ТВ 1400 12,63 1806 14766 16422
ВКС.300.100.1500.4ТВ 1500 13,48 1935 15723 17379
ВКС.300.100.1600.4ТВ 1600 14,33 2064 16665 18321
ВКС.300.100.1700.4ТВ 1700 15,18 2193 17516 19171
ВКС.300.100.1800.4ТВ 1800 16,03 2322 18366 20022
ВКС.300.100.1900.4ТВ 1900 16,88 2451 19227 20883
ВКС.300.100.2000.4ТВ 2000 17,73 2580 20144 21800
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 645 - 2580 Вт.
Трубность теплообменника: 4 трубный горизонтальный
Глубина конвектора 100 мм.
