Настенный водяной

Модель ВКС.500.100.4ТВ



Глубина : 100 мм.

Высота : 500 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 829 - 3315 Вт.

Теплообменник : 4 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Боковое подключениеНижнее

Настенный водяной 500 100 бп

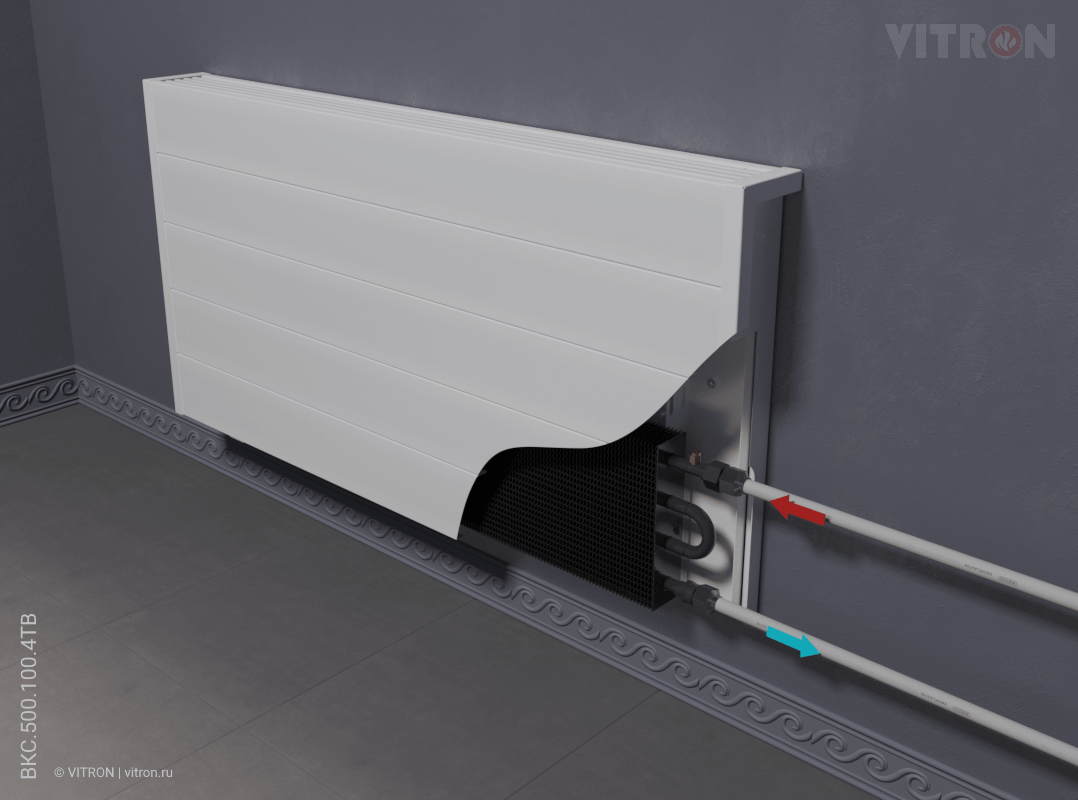

Настенный водяной 500 100 нп

Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.500.100.4ТВ * 100 500 829 - 3315 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 4 трубный вертикальный (.4ТВ) Настенный водяной



ВКС.500.100.4ТВ

(Теплообменник 4 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 4-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм
Высота оребрения 200 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 150 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.500.100.4ТВ



ОписаниеПодключениеЦенаФормирование заказа
Настенный водяной конвектор ВКС.500.100.4ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Настенный водяной конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.600.100.500.4ТВ 500 8,67 933 8821 10477
ВКС.600.100.600.4ТВ 600 10,08 1119 9915 11570
ВКС.600.100.700.4ТВ 700 11,49 1306 11028 12684
ВКС.600.100.800.4ТВ 800 12,91 1492 12122 13777
ВКС.600.100.900.4ТВ 900 14,32 1679 13215 14871
ВКС.600.100.1000.4ТВ 1000 15,73 1866 14351 16006
ВКС.600.100.1100.4ТВ 1100 17,15 2052 15538 17193
ВКС.600.100.1200.4ТВ 1200 18,56 2239 16676 18331
ВКС.600.100.1300.4ТВ 1300 19,97 2425 17791 19447
ВКС.600.100.1400.4ТВ 1400 21,39 2612 18885 20541
ВКС.600.100.1500.4ТВ 1500 22,80 2798 20084 21740
ВКС.600.100.1600.4ТВ 1600 24,21 2985 21323 22979
ВКС.600.100.1700.4ТВ 1700 25,63 3171 22416 24072
ВКС.600.100.1800.4ТВ 1800 27,04 3358 23510 25166
ВКС.600.100.1900.4ТВ 1900 28,45 3545 24624 26279
ВКС.600.100.2000.4ТВ 2000 29,87 3731 25783 27439
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 829 - 3315 Вт.
Трубность теплообменника: 4 трубный вертикальный
Глубина конвектора 100 мм.
