Настенный конвектор отопления

Модель ВКС.600.125.4ТК



Глубина : 125 мм.

Высота : 600 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 979 - 3918 Вт.

Теплообменник : 4 трубный, квадратный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
421 6

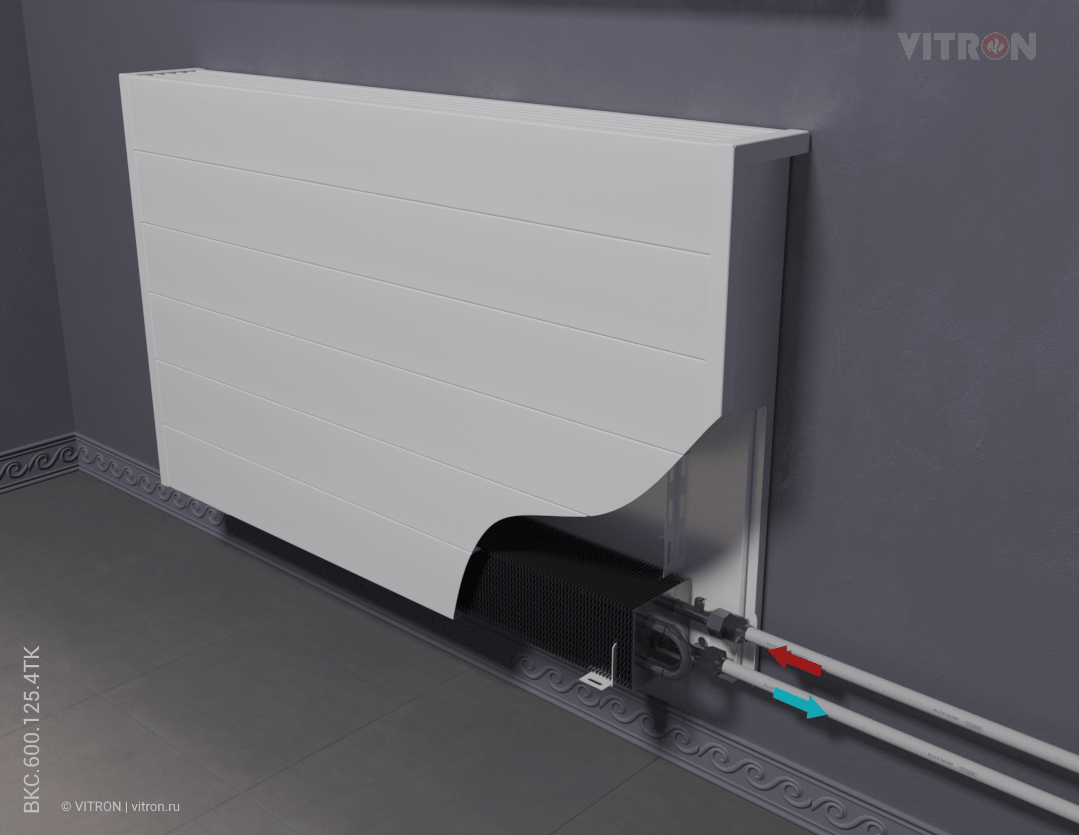

Боковое подключениеНижнее

Настенный конвектор отопления 600 125 бп

Настенный конвектор отопления 600 125 нп

Тип Глубина, мм Высота, мм Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.600.125.4ТК * 125 600 979 - 3918 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 4трубный квадратный (.4ТК) Настенный конвектор отопления



ВКС.600.125.4ТК

(Теплообменник 4 трубный, квадратный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 4-трубный, квадратный
Длина оребрения L- 220 мм
Ширина оребрения 100 мм
Высота оребрения 100 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.600.125.4ТК



ОписаниеПодключениеЦенаФормирование заказа
Настенный конвектор отопления ВКС.600.125.4ТК - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Навесной конвектор, предназначен для настенного монтажа. Применяются для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Навесной конвектор отопления состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.600.125.500.4ТК 500 9,01 979 9080 10736
ВКС.600.125.600.4ТК 600 10,44 1175 10202 11858
ВКС.600.125.700.4ТК 700 11,87 1371 11345 13001
ВКС.600.125.800.4ТК 800 13,30 1567 12468 14123
ВКС.600.125.900.4ТК 900 14,73 1763 13590 15246
ВКС.600.125.1000.4ТК 1000 16,16 1959 14755 16410
ВКС.600.125.1100.4ТК 1100 17,59 2155 15975 17630
ВКС.600.125.1200.4ТК 1200 19,02 2351 17142 18797
ВКС.600.125.1300.4ТК 1300 20,45 2546 18286 19942
ВКС.600.125.1400.4ТК 1400 21,88 2742 19409 21064
ВКС.600.125.1500.4ТК 1500 23,31 2938 20637 22293
ВКС.600.125.1600.4ТК 1600 24,74 3134 21907 23563
ВКС.600.125.1700.4ТК 1700 26,17 3330 23029 24685
ВКС.600.125.1800.4ТК 1800 27,60 3526 24152 25807
ВКС.600.125.1900.4ТК 1900 29,03 3722 25294 26950
ВКС.600.125.2000.4ТК 2000 30,46 3918 26483 28139
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Настенные конвекторы
Тепловая мощность: 979 - 3918 Вт.
Трубность теплообменника: 4 трубный квадратный
Глубина конвектора 125 мм.
