Конвектор настенный

Модель ВКС.200.100.2ТВ



Глубина : 100 мм.

Высота : 200 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 476 - 1905 Вт.

Теплообменник : 2 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Боковое подключениеНижнее

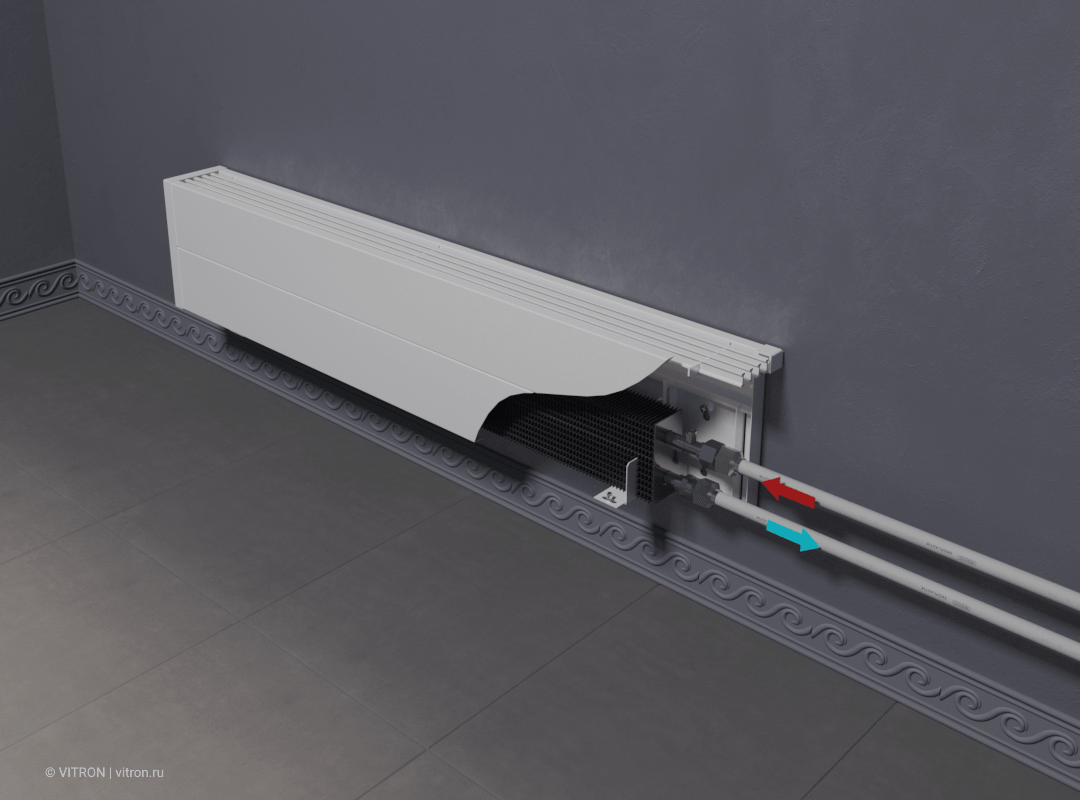

Конвектор настенный 200 100 боковое подключение

Конвектор настенный 200 100 нижнее подключение

Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.200.100.2ТВ * 100 200 476 - 1905 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 2 трубный вертикальный (.2ТВ) Конвектор настенный



ВКС.200.100.2ТВ

(Теплообменник 2 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 2-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм
Высота оребрения 100 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.200.075.2ТВ



ОписаниеПодключениеЦенаФормирование заказа
Конвектор настенный ВКС.200.100.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.200.100.500.2ТВ 500 3,36 476 4986 6641
ВКС.200.100.600.2ТВ 600 3,90 571 5516 7171
ВКС.200.100.700.2ТВ 700 4,44 667 6053 7709
ВКС.200.100.800.2ТВ 800 4,98 762 6583 8239
ВКС.200.100.900.2ТВ 900 5,52 857 7114 8769
ВКС.200.100.1000.2ТВ 1000 6,06 952 7673 9329
ВКС.200.100.1100.2ТВ 1100 6,59 1048 8255 9910
ВКС.200.100.1200.2ТВ 1200 7,13 1143 8811 10467
ВКС.200.100.1300.2ТВ 1300 7,67 1238 9351 11007
ВКС.200.100.1400.2ТВ 1400 8,21 1333 9881 11537
ВКС.200.100.1500.2ТВ 1500 8,75 1429 10517 12173
ВКС.200.100.1600.2ТВ 1600 9,28 1524 11121 12777
ВКС.200.100.1700.2ТВ 1700 9,82 1619 11651 13307
ВКС.200.100.1800.2ТВ 1800 10,36 1714 12181 13837
ВКС.200.100.1900.2ТВ 1900 10,90 1810 12719 14374
ВКС.200.100.2000.2ТВ 2000 11,44 1905 13297 14953
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 476-1905 Вт.
Трубность теплообменника: 2 трубный вертикальный
Глубина конвектора 100 мм.
