Конвектор настенный водяной

Модель ВКС.200.075.2ТВ

Глубина : 75 мм.

Высота : 200 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 429 - 1714 Вт.

Теплообменник : 2 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)

Скачать цены
884 57

Конвектор настенный водяной 200 75



Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.200.075.2ТВ * 75 200 429 - 1714 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 2 трубный вертикальный (.2ТВ) Конвектор настенный



ВКС.200.075.2ТВ

(Теплообменник 2 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 2-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм
Высота оребрения 100 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.200.075.2ТВ



ОписаниеПодключениеЦенаФормирование заказа
Конвектор настенный водяной ВКС.200.075.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

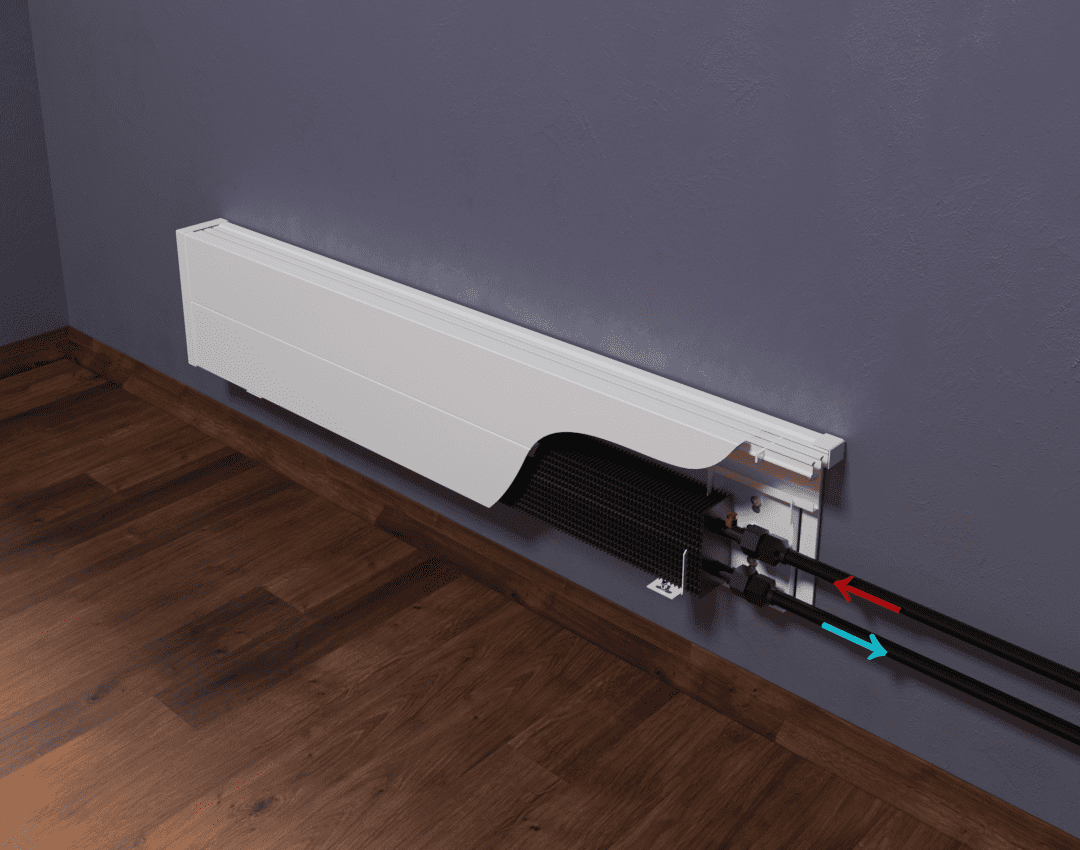

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.200.75.500.2ТВ 500 3.18 429 4795 6451
ВКС.200.75.600.2ТВ 600 3.7 514 5296 6952
ВКС.200.75.700.2ТВ 700 4.22 600 5805 7461
ВКС.200.75.800.2ТВ 800 4.74 686 6306 7962
ВКС.200.75.900.2ТВ 900 5.27 771 6807 8463
ВКС.200.75.1000.2ТВ 1000 5.79 857 7338 8994
ВКС.200.75.1100.2ТВ 1100 6.31 943 7889 9545
ВКС.200.75.1200.2ТВ 1200 6.83 1029 8417 10073
ВКС.200.75.1300.2ТВ 1300 7.35 1114 8928 10583
ВКС.200.75.1400.2ТВ 1400 7.87 1200 9429 11084
ВКС.200.75.1500.2ТВ 1500 8.4 1286 10036 11692
ВКС.200.75.1600.2ТВ 1600 8.92 1372 10605 12261
ВКС.200.75.1700.2ТВ 1700 9.44 1457 11107 12762
ВКС.200.75.1800.2ТВ 1800 9.96 1543 11608 13263
ВКС.200.75.1900.2ТВ 1900 10.48 1629 12116 13772
ВКС.200.75.2000.2ТВ 2000 11 1714 12666 14322
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 429 - 1714 Вт.
Трубность теплообменника: 2 трубный вертикальный
Глубина конвектора 75 мм.
