Настенный отопительный конвектор

Модель ВКС.500.075.4ТВ



Глубина : 75 мм.

Высота : 500 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 788 - 3151 Вт.

Теплообменник : 4 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
615 37
Боковое подключениеНижнее

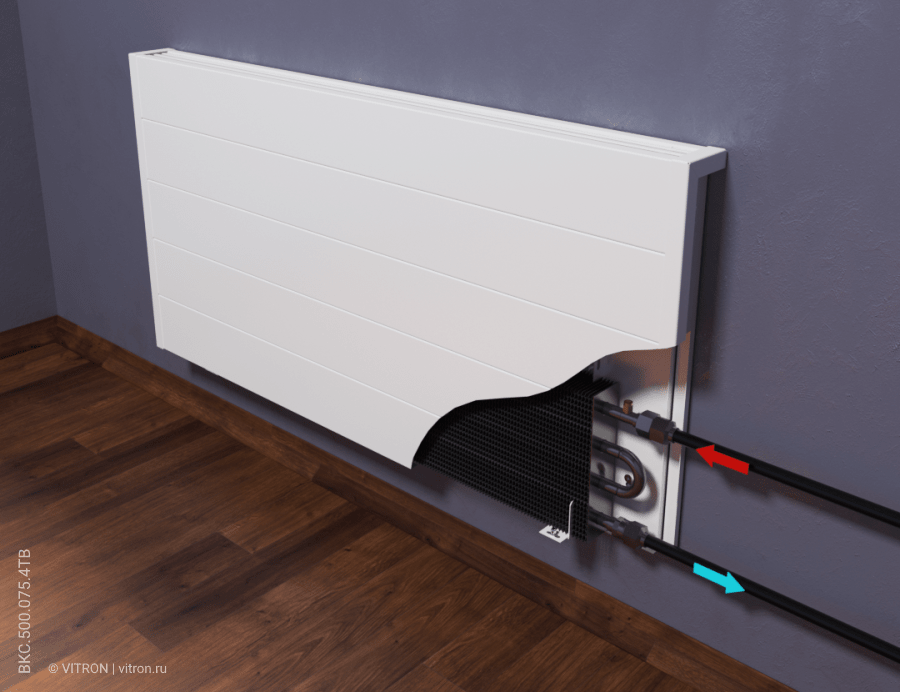

Настенный отопительный конвектор 500 75 боковое подключение

Настенный отопительный конвектор 500 75 нижнее подключение



Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.500.075.4ТВ * 75 500 788 - 3151 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 4 трубный вертикальный (.4ТВ) Настенный отопительный конвектор



ВКС.500.075.4ТВ

(Теплообменник 4 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 4-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм.
Высота оребрения 200 мм.
Диаметр трубы 15 мм.
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм.
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.500.075.4ТВ



ОписаниеПодключениеЦенаФормирование заказа
Настенный отопительный конвектор ВКС.500.075.4ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Отопительный конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор по габаритным размерам для любого помещения.

Настенный отопительный конвектор состоит из корпуса, задней стенки, медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.500.75.500.4ТВ 500 7.13 788 7955 9611
ВКС.500.75.600.4ТВ 600 8.34 945 8939 10594
ВКС.500.75.700.4ТВ 700 9.55 1103 9939 11595
ВКС.500.75.800.4ТВ 800 10.76 1260 10923 12578
ВКС.500.75.900.4ТВ 900 11.96 1418 11906 13562
ВКС.500.75.1000.4ТВ 1000 13.17 1575 12929 14584
ВКС.500.75.1100.4ТВ 1100 14.38 1733 13994 15650
ВКС.500.75.1200.4ТВ 1200 15.59 1890 15022 16678
ВКС.500.75.1300.4ТВ 1300 16.8 2048 16025 17680
ВКС.500.75.1400.4ТВ 1400 18.01 2205 17008 18664
ВКС.500.75.1500.4ТВ 1500 19.22 2363 18098 19753
ВКС.500.75.1600.4ТВ 1600 20.43 2521 19203 20859
ВКС.500.75.1700.4ТВ 1700 21.64 2678 20187 21842
ВКС.500.75.1800.4ТВ 1800 22.85 2836 21170 22826
ВКС.500.75.1900.4ТВ 1900 24.06 2993 22171 23826
ВКС.500.75.2000.4ТВ 2000 25.27 3151 23221 24876
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 788 - 3151 Вт.
Трубность теплообменника: 4 трубный вертикальный
Глубина конвектора 75 мм.
