Конвектор навесной
Модель ВКС.500.125.4ТК
Глубина : 125 мм.
Высота : 500 мм.
Исполнение : без вентилятора
Тепловая мощность : (95/85/20 °C) 871 - 3482 Вт.
Теплообменник : 4 трубный, квадратный
Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)
| Тип | Глубина, мм | Высота, мм | Тепловая мощность | Стандартная длина, мм |
| (95/85/20 °С) | ||||
| ВКС.500.125.4ТК* | 125 | 500 | 871 - 3482 Вт. | 500 - 2000 (шаг 100 мм) |
| * Теплообменник 4 трубный квадратный (.4ТК) | Конвектор навесной | |||

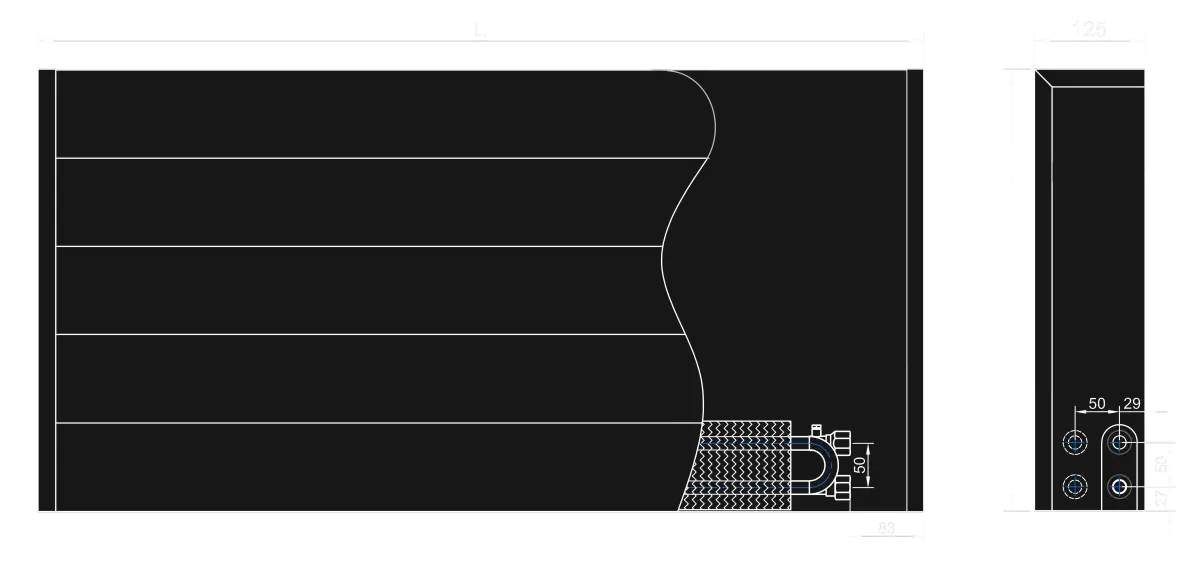

ВКС.500.125.4ТК
(Теплообменник 4 трубный, квадратный)
| Теплообменник | 4-трубный, квадратный |
| Длина оребрения | L- 220 мм |
| Ширина оребрения | 100 мм |
| Высота оребрения | 100 мм |
| Диаметр трубы | 15 мм |
| Рабочее давление | 16 атм (1,6 МПа) |
| Подключение | G1/2‘‘Внутенняя резьба G1/2‘‘ |
| Межосевсе расстояние теплообменника | 50 мм |
| Максимальная температура теплоносителя | 95 °С |
Диаграмма теплоотдачи ВКС.500.125.4ТК

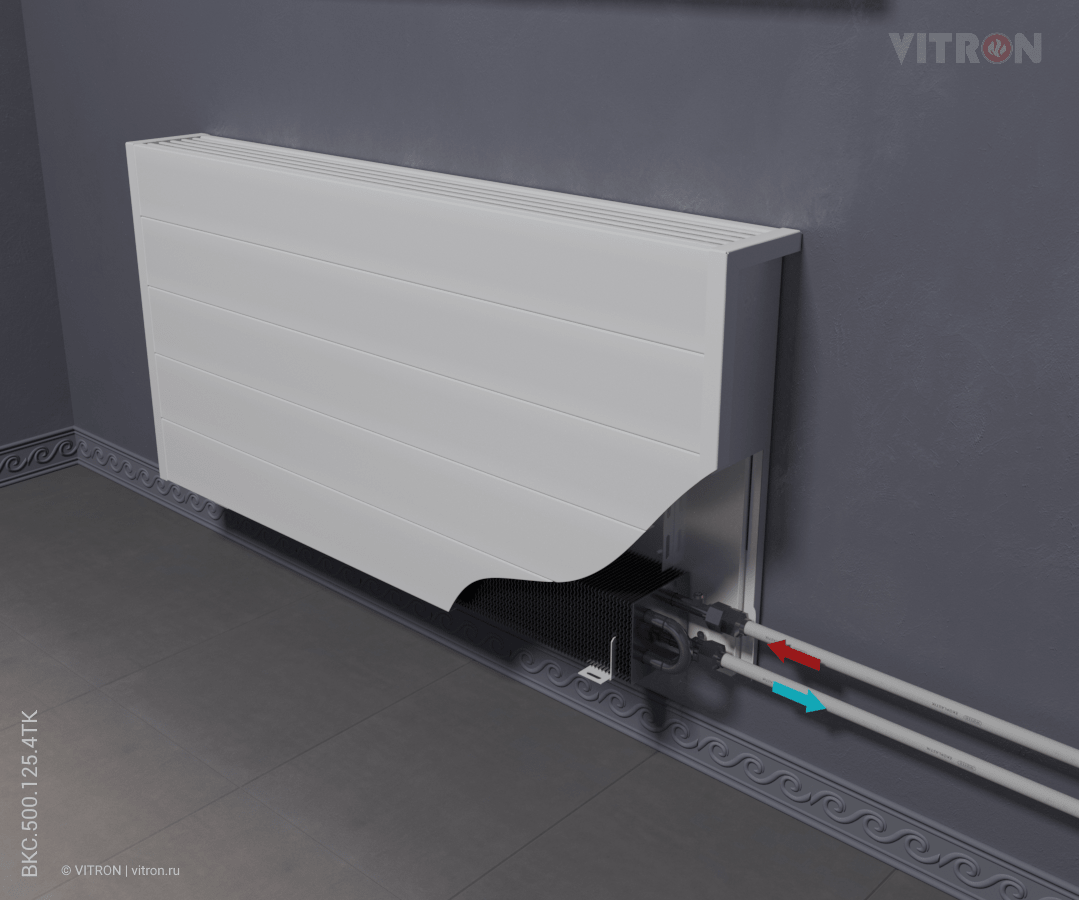

Навесной конвектор, предназначен для настенного монтажа. Применяются для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.
Навесной конвектор отопления состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.
Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.
Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.
Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.
Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.
Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).
Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
| Артикул | Длина, мм. | Вес изделия с упаковкой, кг. | Теплоотдача (95/85/20), Вт | Боковое подключение, руб. с НДС | Нижнее подключение, руб. с НДС |
| ВКС.500.125.500.4ТК | 500 | 7,74 | 871 | 8439 | 10094 |
| ВКС.500.125.600.4ТК | 600 | 8,98 | 1045 | 9480 | 11136 |
| ВКС.500.125.700.4ТК | 700 | 10,22 | 1219 | 10539 | 12194 |
| ВКС.500.125.800.4ТК | 800 | 11,47 | 1393 | 11580 | 13236 |
| ВКС.500.125.900.4ТК | 900 | 12,71 | 1567 | 12622 | 14277 |
| ВКС.500.125.1000.4ТК | 1000 | 13,95 | 1741 | 13702 | 15358 |
| ВКС.500.125.1100.4ТК | 1100 | 15,19 | 1915 | 14831 | 16486 |
| ВКС.500.125.1200.4ТК | 1200 | 16,44 | 2089 | 15917 | 17572 |
| ВКС.500.125.1300.4ТК | 1300 | 17,68 | 2264 | 16977 | 18633 |
| ВКС.500.125.1400.4ТК | 1400 | 18,92 | 2438 | 18019 | 19674 |
| ВКС.500.125.1500.4ТК | 1500 | 20,16 | 2612 | 19166 | 20822 |
| ВКС.500.125.1600.4ТК | 1600 | 21,41 | 2786 | 20337 | 21992 |
| ВКС.500.125.1700.4ТК | 1700 | 22,65 | 2960 | 21378 | 23034 |
| ВКС.500.125.1800.4ТК | 1800 | 23,89 | 3134 | 22420 | 24075 |
| ВКС.500.125.1900.4ТК | 1900 | 25,13 | 3308 | 23478 | 25134 |
| ВКС.500.125.2000.4ТК | 2000 | 26,38 | 3482 | 24586 | 26242 |
