Настенный радиатор водяного отопления

Модель ВКС.400.125.8ТП



Глубина : 125 мм.

Высота : 400 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 917 - 3668 Вт.

Теплообменник : 8 трубный, прямоугольный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
542 8

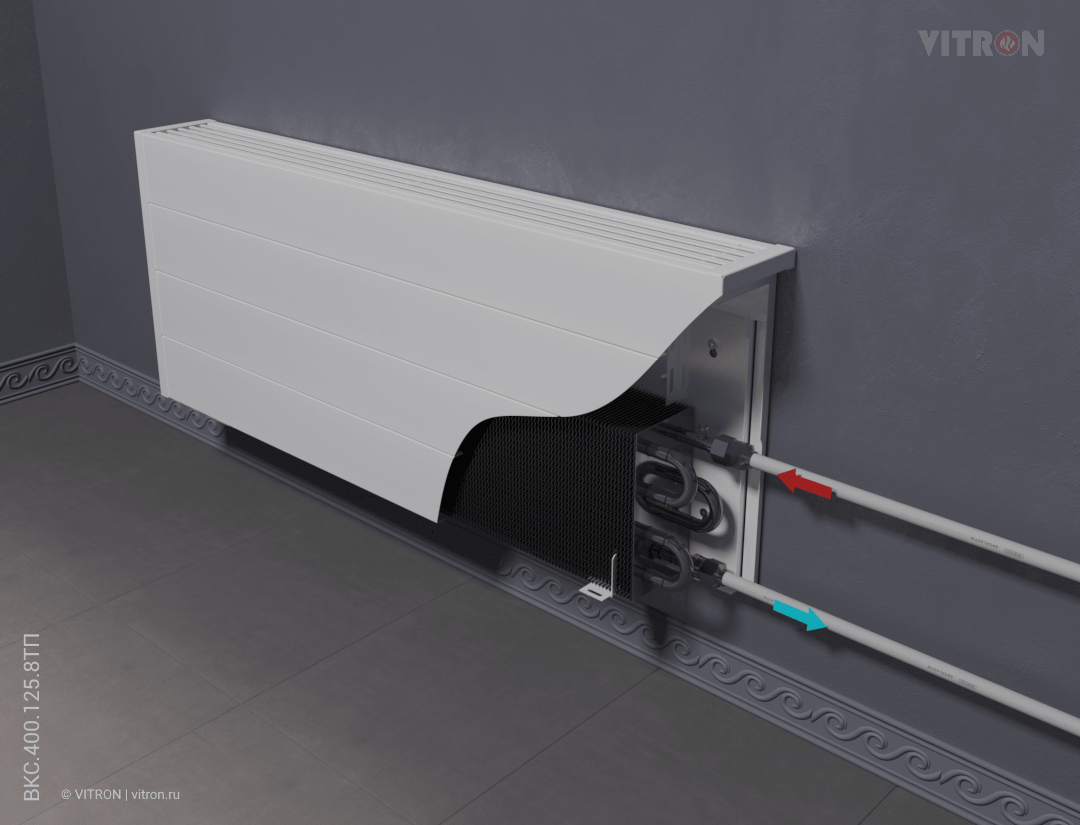

Боковое подключениеНижнее

Настенный радиатор водяного отопления 400 125 бп

Настенный радиатор водяного отопления 400 125 нп

Тип Глубина, мм Высота, мм Тепловая мощность Стандартная длина, мм
(95/85/20 °С)
ВКС.400.125.8ТП* 125 400 917 - 3668 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 8 трубный прямоугольный (.8ТП) Настенный радиатор водяного отопления



ВКС.400.125.8ТП

(Теплообменник 8 трубный, прямоугольный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 8-трубный, прямоугольный
Длина оребрения L- 220 мм
Ширина оребрения 100 мм
Высота оребрения 200 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 150 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.400.125.8ТП



ОписаниеПодключениеЦенаФормирование заказа
Настенный радиатор водяного отопления ВКС.400.125.8ТП - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Радиатор отопления, предназначен для настенного монтажа. Применяются для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Радиатор отопления состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.400.125.500.8ТП 500 7,21 917 10494 12149
ВКС.400.125.600.8ТП 600 8,51 1100 11933 13588
ВКС.400.125.700.8ТП 700 9,82 1284 13386 15041
ВКС.400.125.800.8ТП 800 11,12 1467 14825 16481
ВКС.400.125.900.8ТП 900 12,43 1651 16264 17920
ВКС.400.125.1000.8ТП 1000 13,73 1834 17739 19395
ВКС.400.125.1100.8ТП 1100 15,04 2017 19255 20911
ВКС.400.125.1200.8ТП 1200 16,34 2201 20784 22439
ВКС.400.125.1300.8ТП 1300 17,65 2384 22239 23894
ВКС.400.125.1400.8ТП 1400 18,95 2568 23678 25334
ВКС.400.125.1500.8ТП 1500 20,26 2751 25223 26879
ВКС.400.125.1600.8ТП 1600 21,56 2934 26774 28430
ВКС.400.125.1700.8ТП 1700 22,87 3118 28213 29869
ВКС.400.125.1800.8ТП 1800 24,18 3301 29653 31308
ВКС.400.125.1900.8ТП 1900 25,48 3485 31106 32761
ВКС.400.125.2000.8ТП 2000 26,79 3668 32656 34311
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Настенные конвекторы
Тепловая мощность: 917 - 3668 Вт.
Трубность теплообменника: 8 трубный прямоугольный
Глубина конвектора 125 мм.
