Водяной настенный

Модель ВКС.600.100.2ТВ



Глубина : 100 мм.

Высота : 600 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 787 - 3149 Вт.

Теплообменник : 2 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
450 6
Боковое подключениеНижнее

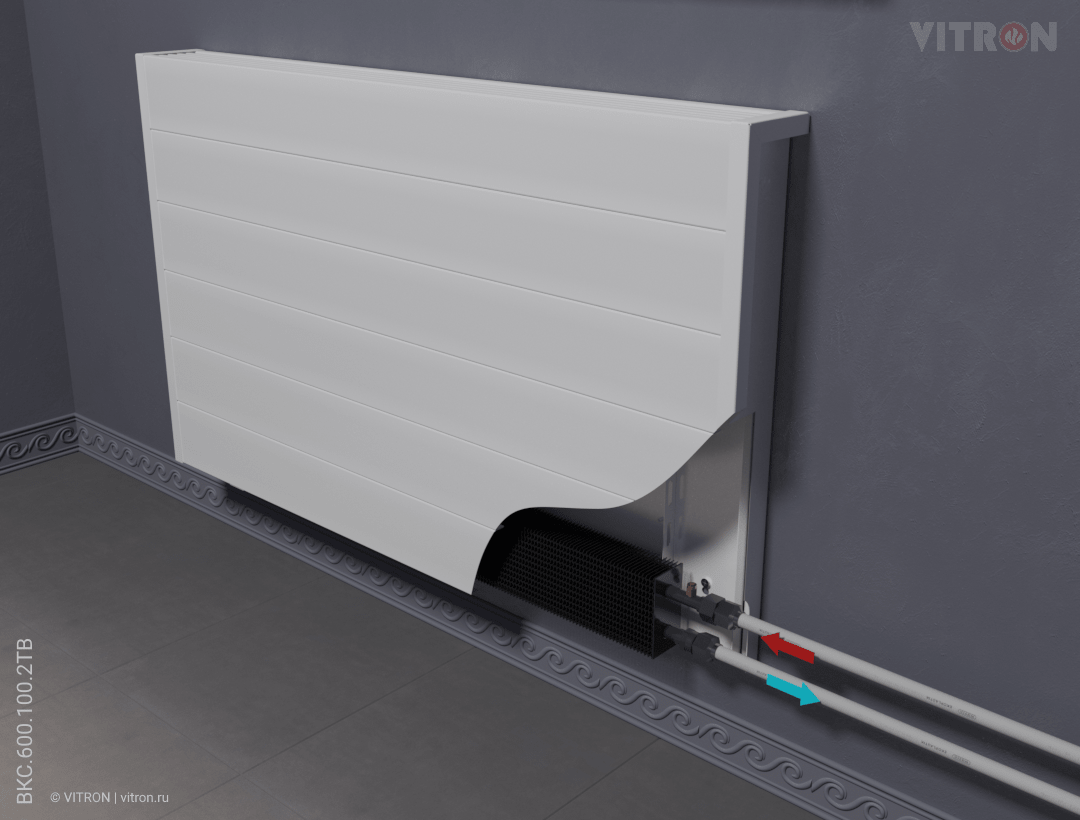

Водяной настенный 600 100 боковое подключение

Водяной настенный 600 100 нп

Тип Глубина, мм Высота, мм Тепловая мощность Стандартная длина, мм
(95/85/20 °С)
ВКС.600.100.2ТВ * 100 600 787 - 3149 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 2 трубный вертикальный (.2ТВ) Водяной настенный конвектор



ВКС.600.100.2ТВ

(Теплообменник 2 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 2-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм
Высота оребрения 100 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.600.100.2ТВ



ОписаниеПодключениеЦенаФормирование заказа
Водяной настенный конвектор ВКС.600.100.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Водяной конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Водяной настенный конвектор состоит из корпуса, задней стенки, медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.600.100.500.2ТВ 500 8,30 787 7481 9137
ВКС.600.100.600.2ТВ 600 9,58 945 8336 9991
ВКС.600.100.700.2ТВ 700 10,87 1102 9210 10865
ВКС.600.100.800.2ТВ 800 12,16 1260 10064 11719
ВКС.600.100.900.2ТВ 900 13,45 1417 10918 12574
ВКС.600.100.1000.2ТВ 1000 14,74 1574 11814 13470
ВКС.600.100.1100.2ТВ 1100 16,03 1732 12762 14417
ВКС.600.100.1200.2ТВ 1200 17,31 1889 13642 15298
ВКС.600.100.1300.2ТВ 1300 18,60 2047 14519 16174
ВКС.600.100.1400.2ТВ 1400 19,89 2204 15373 17028
ВКС.600.100.1500.2ТВ 1500 21,18 2362 16333 17988
ВКС.600.100.1600.2ТВ 1600 22,47 2519 17332 18988
ВКС.600.100.1700.2ТВ 1700 23,75 2677 18186 19842
ВКС.600.100.1800.2ТВ 1800 25,04 2834 19040 20696
ВКС.600.100.1900.2ТВ 1900 26,33 2991 19914 21570
ВКС.600.100.2000.2ТВ 2000 27,62 3149 20817 22473
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 787 - 3149 Вт.
Трубность теплообменника: 2 трубный вертикальный
Глубина конвектора 100 мм.
