Конвекторные батареи отопления

Модель ВКС.300.125.4ТК



Глубина : 125 мм.

Высота : 300 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 677 - 2708 Вт.

Теплообменник : 4 трубный, квадратный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
475 5

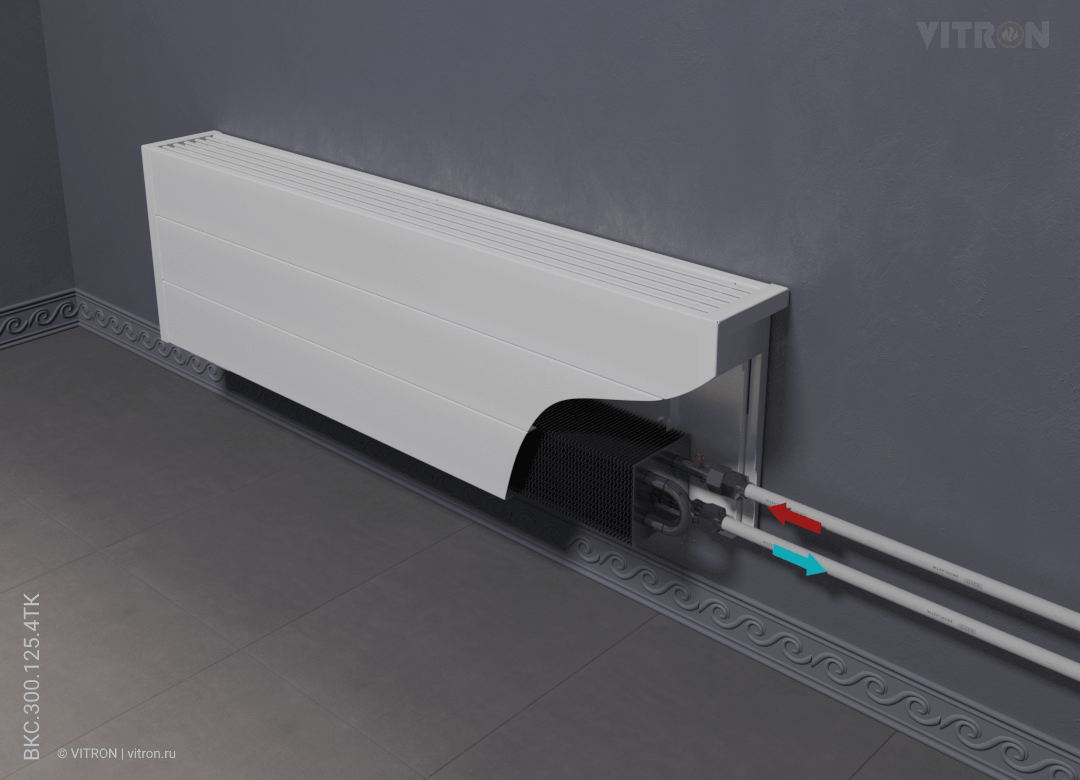

Боковое подключениеНижнее

Конвекторные батареи отопления 300 125 бп

Конвекторные батареи отопления 300 125 нп

Тип Глубина, мм Высота, мм Тепловая мощность Стандартная длина, мм
(95/85/20 °С)
ВКС.300.125.4ТК* 125 300 677 - 2708 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 4 трубный квадратный (.4ТК) Конвекторные батареи отопления



ВКС.300.125.4ТК

(Теплообменник 4 трубный, квадратный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 4-трубный, квадратный
Длина оребрения L- 220 мм
Ширина оребрения 100 мм
Высота оребрения 100 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.300.125.4ТК



ОписаниеПодключениеЦенаФормирование заказа
Конвекторные батареи отопления ВКС.300.125.4ТК - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвекторные батареи, предназначены для настенного монтажа. Применяются для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.300.125.500.4ТК 500 5,19 677 7157 8813
ВКС.300.125.600.4ТК 600 6,06 813 8037 9692
ВКС.300.125.700.4ТК 700 6,93 948 8927 10582
ВКС.300.125.800.4ТК 800 7,79 1083 9806 11462
ВКС.300.125.900.4ТК 900 8,66 1219 10686 12341
ВКС.300.125.1000.4ТК 1000 9,53 1354 11598 13253
ВКС.300.125.1100.4ТК 1100 10,40 1490 12543 14199
ВКС.300.125.1200.4ТК 1200 11,26 1625 13467 15123
ВКС.300.125.1300.4ТК 1300 12,13 1761 14360 16015
ВКС.300.125.1400.4ТК 1400 13,00 1896 15239 16895
ВКС.300.125.1500.4ТК 1500 13,87 2031 16225 17880
ВКС.300.125.1600.4ТК 1600 14,73 2167 17198 18853
ВКС.300.125.1700.4ТК 1700 15,60 2302 18077 19733
ВКС.300.125.1800.4ТК 1800 16,47 2438 18957 20612
ВКС.300.125.1900.4ТК 1900 17,34 2573 19847 21502
ВКС.300.125.2000.4ТК 2000 18,20 2708 20793 22448
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Настенные конвекторы
Тепловая мощность: 677 - 2708 Вт.
Трубность теплообменника: 4 трубный квадратный
Глубина конвектора 125 мм.
