Конвектор навесной

Модель ВКС.300.100.2ТВ



Глубина : 100 мм.

Высота : 300 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 544 - 2177 Вт.

Теплообменник : 2 трубный, вертикальный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Боковое подключениеНижнее

Конвектор навесной 300 100 боковое подключение

Конвектор навесной 300 100 нижнее подключение

Тип Глубина [мм] Высота [мм] Тепловая мощность Стандартная длина [мм]
(95/85/20 °С)
ВКС.300.100.2ТВ * 100 300 544 - 2177 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 2 трубный вертикальный (.2ТВ) Конвектор навесной



ВКС.300.100.2ТВ

(Теплообменник 2 трубный, вертикальный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 2-трубный, вертикальный
Длина оребрения L- 220 мм
Ширина оребрения 50 мм
Высота оребрения 100 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.300.100.2ТВ



ОписаниеПодключениеЦенаФормирование заказа

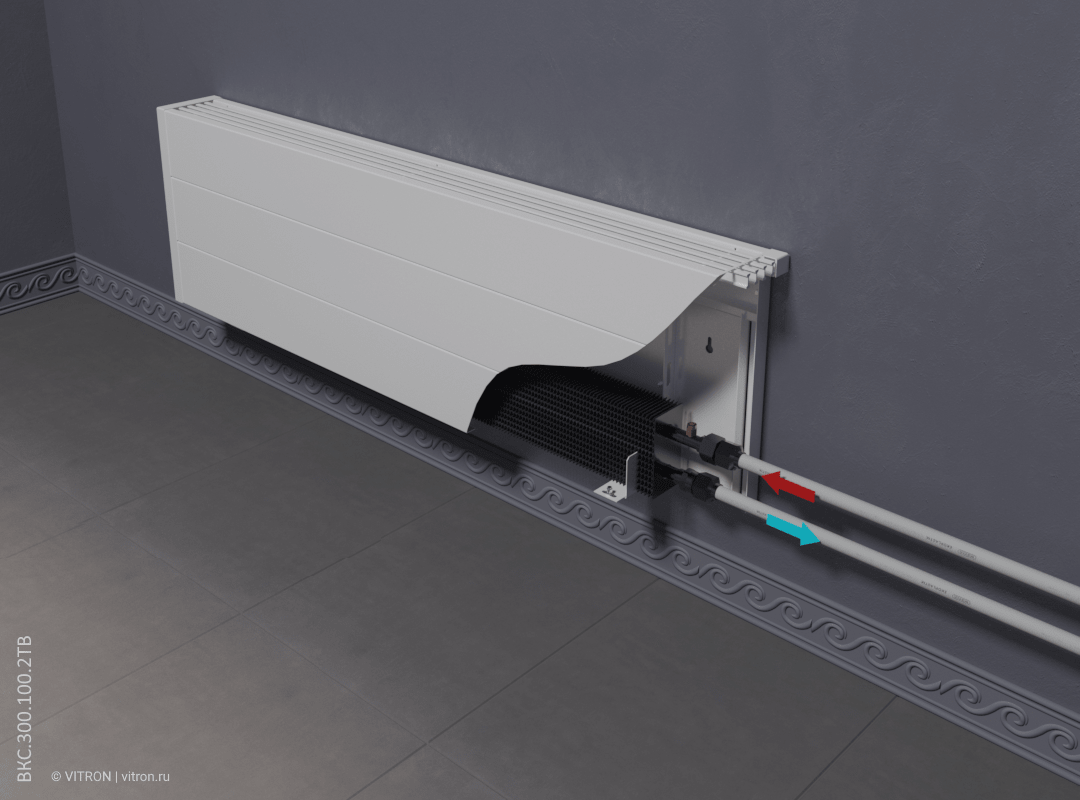

Конвектор навесной ВКС.300.100.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Навесной конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.300.100.500.2ТВ 500 4.6 544 5610 7266
ВКС.300.100.600.2ТВ 600 5.32 653 6221 7877
ВКС.300.100.700.2ТВ 700 6.05 762 6843 8498
ВКС.300.100.800.2ТВ 800 6.77 871 7454 9109
ВКС.300.100.900.2ТВ 900 7.5 980 8065 9721
ВКС.300.100.1000.2ТВ 1000 8.23 1089 8709 10364
ВКС.300.100.1100.2ТВ 1100 8.95 1197 9382 11037
ВКС.300.100.1200.2ТВ 1200 9.68 1306 10019 11675
ВКС.300.100.1300.2ТВ 1300 10.4 1415 10643 12299
ВКС.300.100.1400.2ТВ 1400 11.13 1524 11254 12910
ВКС.300.100.1500.2ТВ 1500 11.85 1633 11971 13627
ВКС.300.100.1600.2ТВ 1600 12.58 1742 12674 14330
ВКС.300.100.1700.2ТВ 1700 13.3 1850 13285 14941
ВКС.300.100.1800.2ТВ 1800 14.03 1959 13896 15552
ВКС.300.100.1900.2ТВ 1900 14.76 2068 14518 16174
ВКС.300.100.2000.2ТВ 2000 15.48 2177 15178 16833
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Конвектор настенный
Тепловая мощность: 544 - 2177 Вт.
Трубность теплообменника: 2 трубный вертикальный
Глубина конвектора 100 мм.
