Батареи конвекторные

Модель ВКС.200.125.4ТК



Глубина : 125 мм.

Высота : 200 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 592 - 2370 Вт.

Теплообменник : 4 трубный, квадратный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)



Скачать цены
522 5
Боковое подключениеНижнее

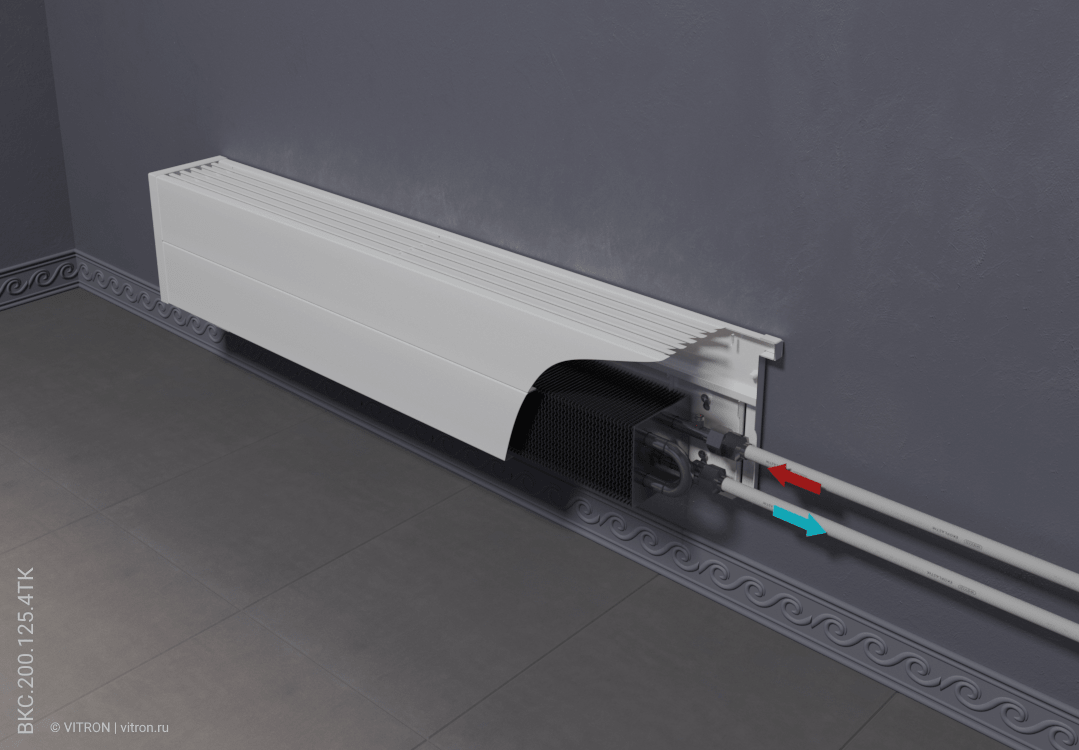

Батареи конвекторные 200 125 боковое подключение

Батареи конвекторные 200 125 нижнее подключение

Тип Глубина, мм Высота, мм Тепловая мощность Стандартная длина, мм
(95/85/20 °С)
ВКС.200.125.4ТК* 125 200 592 - 2370 Вт. 500 - 2000 (шаг 100 мм)
* Теплообменник 4 трубный квадратный (.4ТК) Батареи конвекторные



ВКС.200.125.4ТК

(Теплообменник 4 трубный, квадратный)

ХарактеристикаТеплоотдача, Вт
Теплообменник 4-трубный, квадратный
Длина оребрения L- 220 мм
Ширина оребрения 100 мм
Высота оребрения 100 мм
Диаметр трубы 15 мм
Рабочее давление 16 атм (1,6 МПа)
Подключение G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника 50 мм
Максимальная температура теплоносителя 95 °С



Диаграмма теплоотдачи ВКС.200.125.4ТК



ОписаниеПодключениеЦенаФормирование заказа
Батареи конвекторные ВКС.200.125.4ТК - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Батареи конвекторные, предназначены для настенного монтажа. Применяются для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

Артикул Длина, мм. Вес изделия с упаковкой, кг. Теплоотдача (95/85/20), Вт Боковое подключение, руб. с НДС Нижнее подключение, руб. с НДС
ВКС.200.125.500.4ТК 500 3,92 592 6516 8171
ВКС.200.125.600.4ТК 600 4,60 711 7314 8970
ВКС.200.125.700.4ТК 700 5,28 829 8120 9776
ВКС.200.125.800.4ТК 800 5,96 948 8919 10574
ВКС.200.125.900.4ТК 900 6,64 1066 9717 11373
ВКС.200.125.1000.4ТК 1000 7,32 1185 10545 12201
ВКС.200.125.1100.4ТК 1100 8,00 1303 11399 13055
ВКС.200.125.1200.4ТК 1200 8,68 1422 12242 13898
ВКС.200.125.1300.4ТК 1300 9,36 1540 13050 14706
ВКС.200.125.1400.4ТК 1400 10,04 1659 13849 15504
ВКС.200.125.1500.4ТК 1500 10,72 1777 14753 16409
ВКС.200.125.1600.4ТК 1600 11,40 1896 15628 17283
ВКС.200.125.1700.4ТК 1700 12,08 2014 16426 18082
ВКС.200.125.1800.4ТК 1800 12,76 2133 17225 18880
ВКС.200.125.1900.4ТК 1900 13,44 2251 18030 19686
ВКС.200.125.2000.4ТК 2000 14,12 2370 18895 20551
Максимальный размер файла 5mb (jpg, jpeg, png, pdf, doc)



Настенные конвекторы
Тепловая мощность: 592 - 2370 Вт.
Трубность теплообменника: 4 трубный квадратный
Глубина конвектора 125 мм.
