Напольные конвекторы отопления

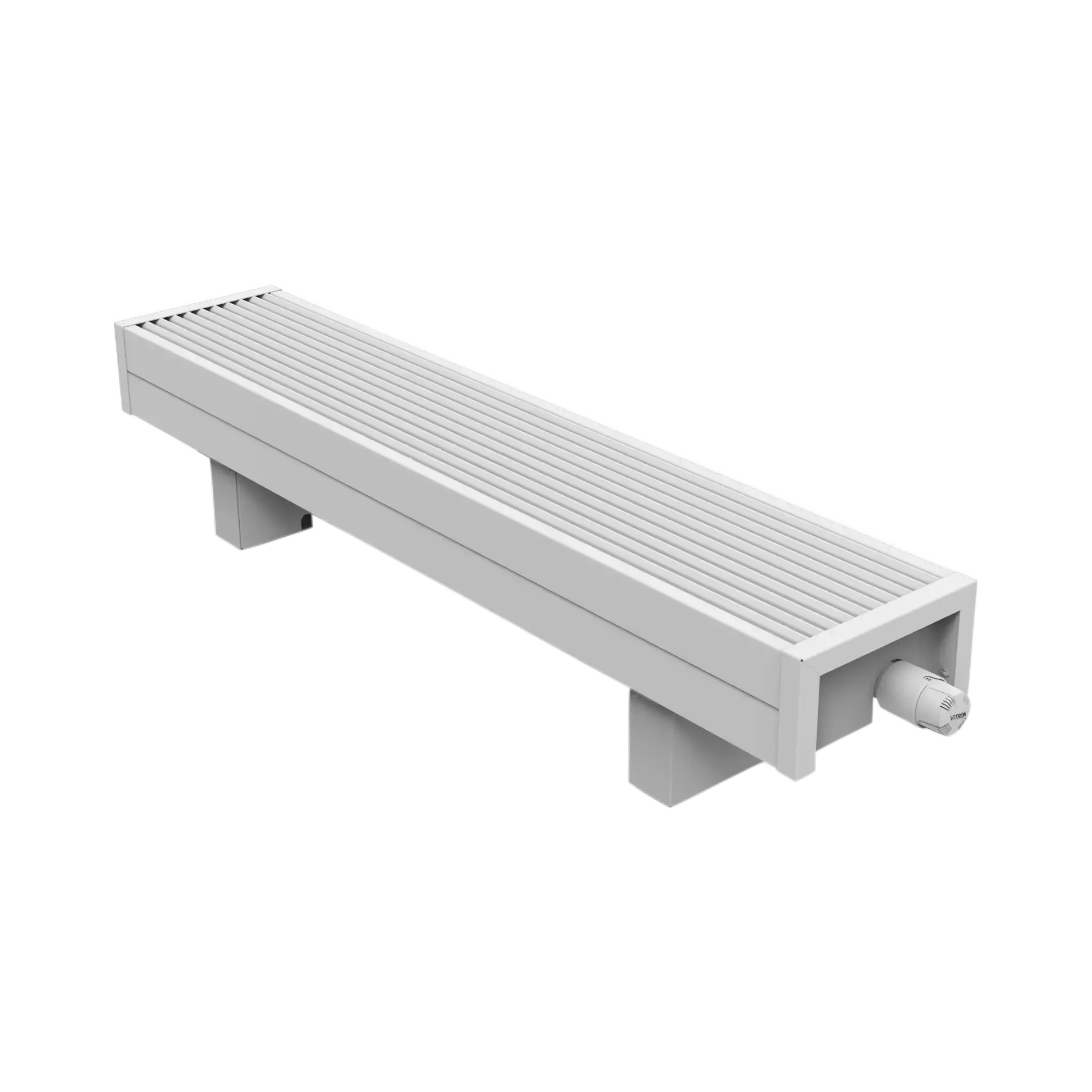

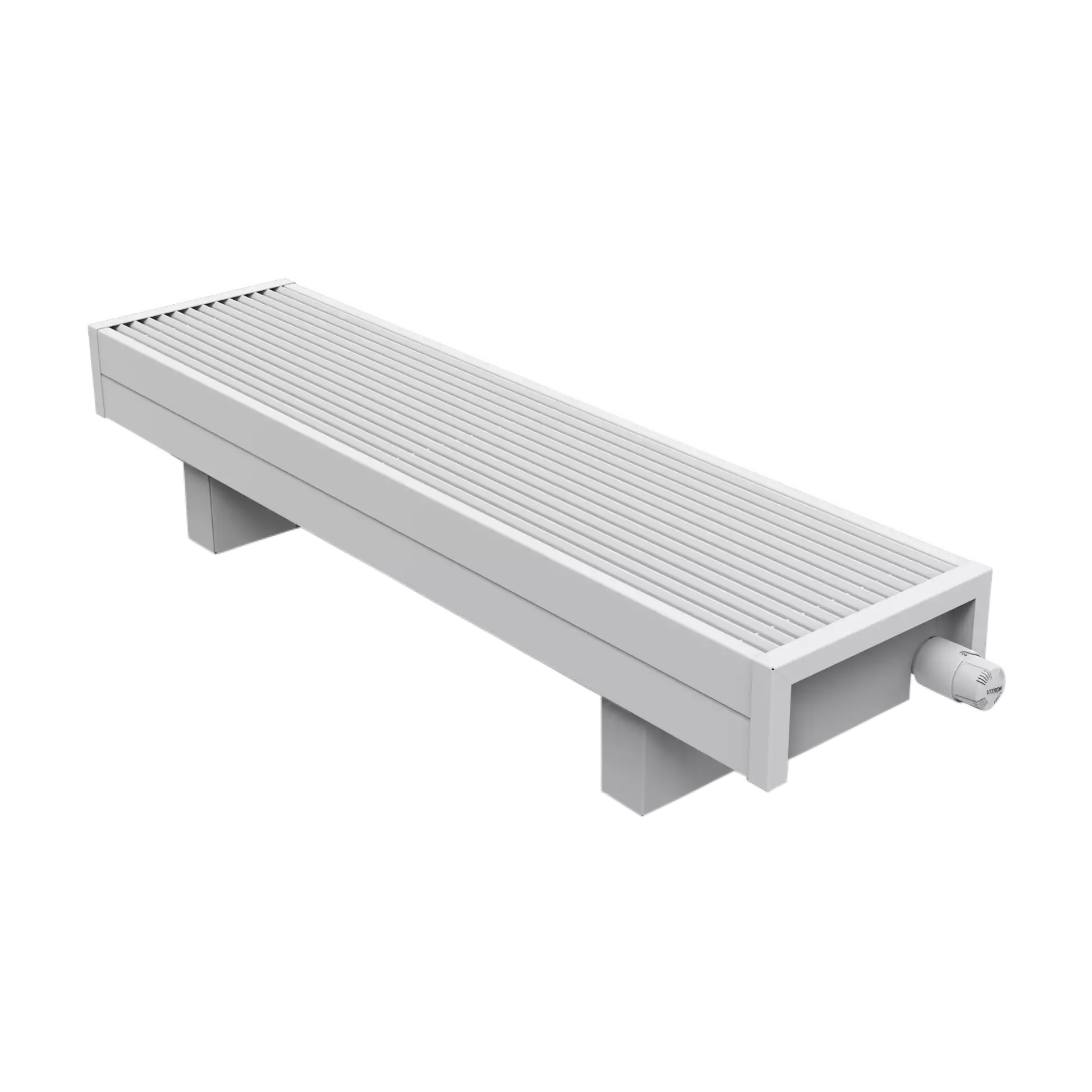

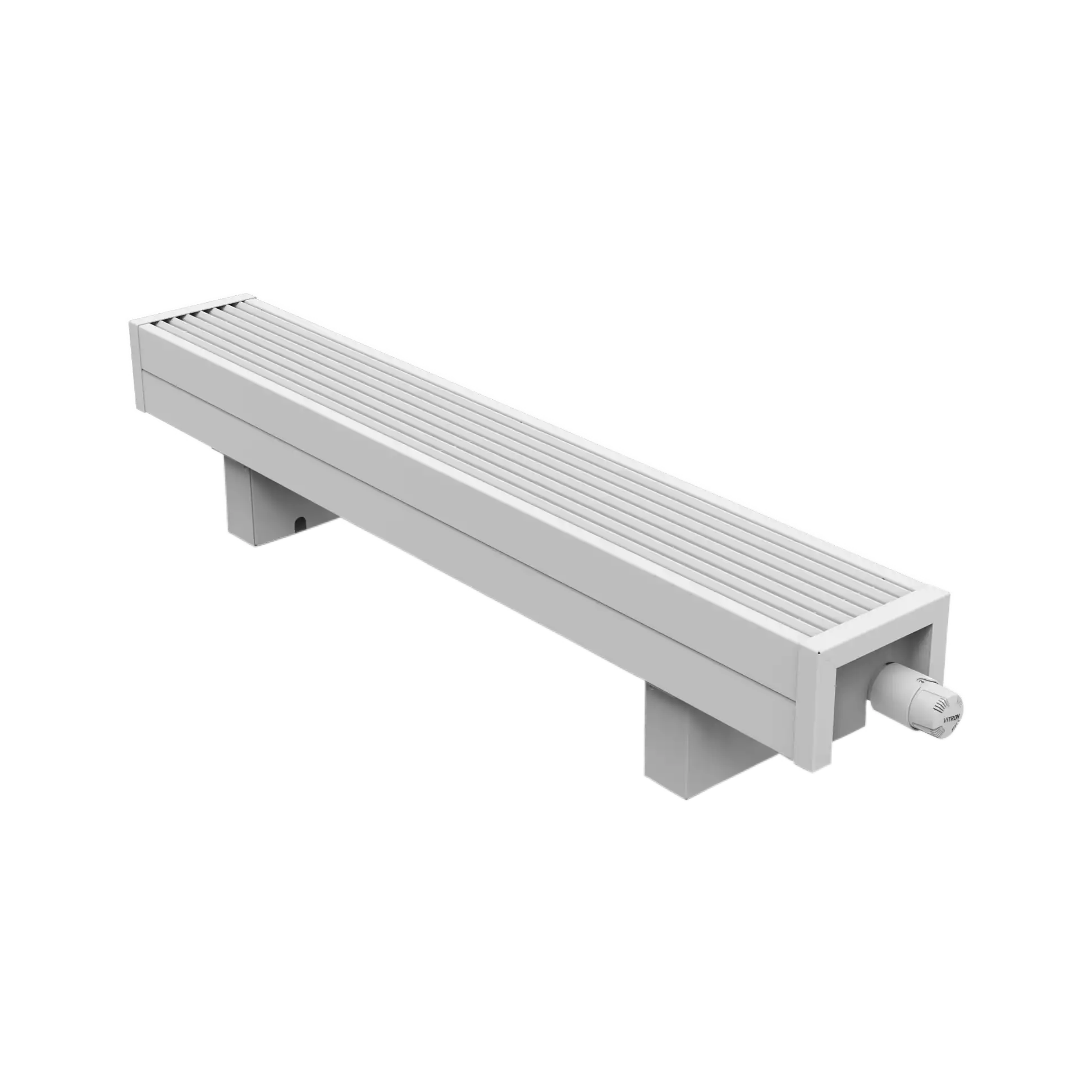

Напольные конвекторы ВКН

Напольные конвекторы ВКН

Напольные конвекторы с естественной конвекцией

http://vitron.loc/
55 мм.

Высота конвекторов 55 мм.

http://vitron.loc/
55 мм.

Высота конвекторов 65 мм.

http://vitron.loc/
55 мм.

Высота конвекторов 70 мм.

Напольные конвекторы отопления

Артикул прибора. Обознaчения.

  • Наименование модели
  • Высота, мм.
  • Ширина, мм.
  • Длина, мм.
  • Количество труб теплообменника (2, 4, 6, 8...Т)
  • Подключение конвектора
  • Цвет конвектора
  • ВКН – конвектор напольный (естественная конвекция)
  • 100, 150, 200, 250, 300, 400 (без учета высоты ножки 100 мм)
  • 100, 150, 200, 250
  • 600 - 3000 (шаг 100 мм.)
  • Г - горизонтальный, К - квадратный, П - прямоугольный
  • Б - боковое подключение Н - нижнее подключение
  • RAL9016 - цвет по палитре RAL RAL3001 + RAL9005 – комбинация двух цветов (лицевая сторона + боковые грани, решетка и ножки)

Мы предоставляем инженерам, архитекторам и дизайнерам возможность легко интегрировать наши продукты в ваши проекты, используя актуальные BIM (Building Information Modeling) модели.

Интегрируйте наши BIM модели напольных конвекторов Vitron в ваши проекты. Удобный доступ к точным и детализированным моделям.

Скачать (.rvt)

Прайс на конвекторы ВКН (.pdf)

В нашем прайс-листе вы найдете подробную информацию о доступных моделях напольных конвекторов Vitron (ВКН), характеристиках и ценах.


Файл интерактивный, доступен для скачивания на любое устройство.​


















Скачать прайс VITRON

Конвекторы водяные Напольные

Напольные конвекторы отопления VITRON - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха от застекленных фасадов и окон. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.


Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления.


Конвектор изготавливается только концевой модификации и только для нижнего и бокового подключения к системе отопления. Монтаж конвектора VITRON производится согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы», ПУЭ, монтажной организацией, имеющей лицензию и соответствующие разрешения для проведения подобных работ.

  • максимальная рабочая температура теплоносителя: 95 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).

Конструктивные особенности конвектора

  • материал корпуса - оцинкованная сталь толщиной 1 мм, покрытая износостойким порошковым покрытием (цвет покрытия: чёрный матовый);
  • материал и покрытие решётки - анодированный алюминий, алюминий с порошковым покрытием, дерево (дуб);
  • регулировка по высоте от 0 до 40 мм за счёт специальных установочных ножек;
  • подключение теплообменника - G1/2’’ (внутренняя резьба);
  • применение материалов с повышенными теплопередающими свойствами (Сu - медь, Al - алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник, покрытый износостойким порошковым покрытием (цвет покрытия: чёрный матовый);
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости..

Напольные конвекторы отопления конвективного типа идеальны в качестве основного вида отопления в зданиях с высокой потребностью в теплоснабжении, там, где нет возможности или желания устанавливать приборы в стяжку пола.


Широкий модельный ряд позволит подобрать конвектор, четко соответствующий проекту отопления, а цветовые варианты порошковых покрытий и различные виды перфорации стального кожуха позволят вписать данный прибор в любой интерьер.


Напольные конвекторы отопления VITRON состоят из корпуса, установочных ножек и медно-алюминиевого теплообменника для подключения к сети. корпус изготовлен из листовой стали толщиной 1 мм.

Длина корпуса L от 600 до 3000 мм. с шагом 100 мм. В верхней части корпуса имеет алюминиевую решётку для обеспечения конвективного теплообмена. Установочные ножки изготовлены из листовой стали толщиной 1 мм. и крепятся к корпу с помощью винтов М5×10.


Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°. Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя. Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,25 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).


Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов - 50, 150 и 250 мм. (при боковом подключении), и 50 мм. при нижнем.


В зависимости от типа подключения теплообменник комплектуется различными аксессуарами для гидравлического подключения.

  • кожух из оцинкованной стали покрытый порошковым покрытием;
  • комплект установочных ножек;
  • медно-алюминиевый теплообменник (диаметр медной-трубы 15 мм);
  • кронштейн крепления;
  • пластина крепления;
  • крепёжные элементы (болт М6х12, гайка Мб)
  • технический паспорт инструкция по монтажу и эксплуатации;
