Конвекторы электрические ВКЭ и ВКВЭ
Конвекторы с естественной и принудительной конвекцией
Каждый проект в современной строительной технике отличается от своих предшественников и последователей. Сложные конструкции зданий и внутренние архитектурные требования ставят перед производителями внутрипольных конвекторов новые задачи, решение которых всегда можно найти благодаря гибкой и модульной конструкции продукции Vitron.
Конвекторы электрические внутрипольные естественная конвекция
Артикул прибора. Обознaчения.
Исполнение решётки
РР - решётка на пружине с рамкой
РО - решётка на пружине с окантовкой
PF - решётка на пружине с F-образной окантовкой
PZ - решётка на пружине с Z-рамкой
РПО - решётка на пластиковом основании с окантовкой
РПР - решётка на пластиковом основании с рамкой
PПF - решётка на пластиковом основании с F-образной окантовкой
PПZ - решётка на пластиковом основании с Z-рамкой
Материал, покрытие и цвет решётки
Алюминий
ААС - анодированный алюминий- цвет: «Серебро»;
ААЗ - анодированный алюминий- цвет: «Золото»;
ААБ - анодированный алюминий- цвет: «Бронза»;
ААЧ - анодированный алюминий- цвет: «Черный»;
RAL9005 - алюминий с порошковым покрытием - цвет: «RAL9005»
Декор603 - алюминий с покрытием декор (№603, №611, №613)
Рабочие условия
• напряжение питания ~230±10% В, 50 Гц
• степень защиты IP20
Схемы подключения и регулирования указаны в паспорте оборудования.
Встраиваемый в конструкцию пола электрический конвектор – это отопительный прибор, где в качестве нагревательного элемента используется электронагреватель (ТЭН) с возможностью регулировки мощности.

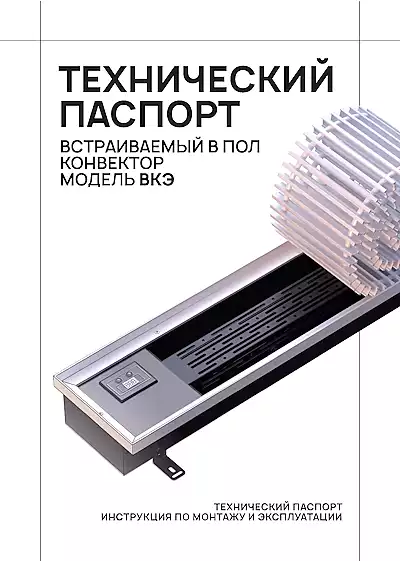

Технический паспорт. Инструкция по монтажу и эксплуатации
Конвекторы электрические внутрипольные принудительная конвекция
Исполнение решётки
РР - решётка на пружине с рамкой
РО - решётка на пружине с окантовкой
PF - решётка на пружине с F-образной окантовкой
PZ - решётка на пружине с Z-рамкой
РПО - решётка на пластиковом основании с окантовкой
РПР - решётка на пластиковом основании с рамкой
PПF - решётка на пластиковом основании с F-образной окантовкой
PПZ - решётка на пластиковом основании с Z-рамкой
Материал, покрытие и цвет решётки
Алюминий
ААС - анодированный алюминий- цвет: «Серебро»;
ААЗ - анодированный алюминий- цвет: «Золото»;
ААБ - анодированный алюминий- цвет: «Бронза»;
ААЧ - анодированный алюминий- цвет: «Черный»;
RAL9005 - алюминий с порошковым покрытием - цвет: «RAL9005»
Декор603 - алюминий с покрытием декор (№603, №611, №613)
Рабочие условия
• напряжение питания ~230±10% В, 50 Гц
• степень защиты IP20
• потребление одним терморезистором 500 вт
Схемы подключения и регулирования указаны в паспорте оборудования.
Встраиваемый в конструкцию пола электрический конвектор – это отопительный прибор, где в качестве нагревательного элемента используются терморезисторы. Служит для отопления сухих пемещений.
Технический паспорт. Инструкция по монтажу и эксплуатации
Основное преимущество электрических конвекторов отсутствие необходимости в прокладке трубопровода. Так же преимущество в более высокой теплоотдаче в сравнении с аналогичными моделями с водяным теплообменником. Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.
Данный тип конвектора служит для отопления сухих помещений.
Конвектор монтируется в пол, оставляя на видимой поверхности лишь декоративную решетку, находящуюся в одной плоскости с напольным покрытием.
Степень защиты оболочки IP20 по ГОСТ 14254-96. По классу защиты от поражения электрическим током соответствует 1 классу по ГОСТ Р 52161.1-2004.

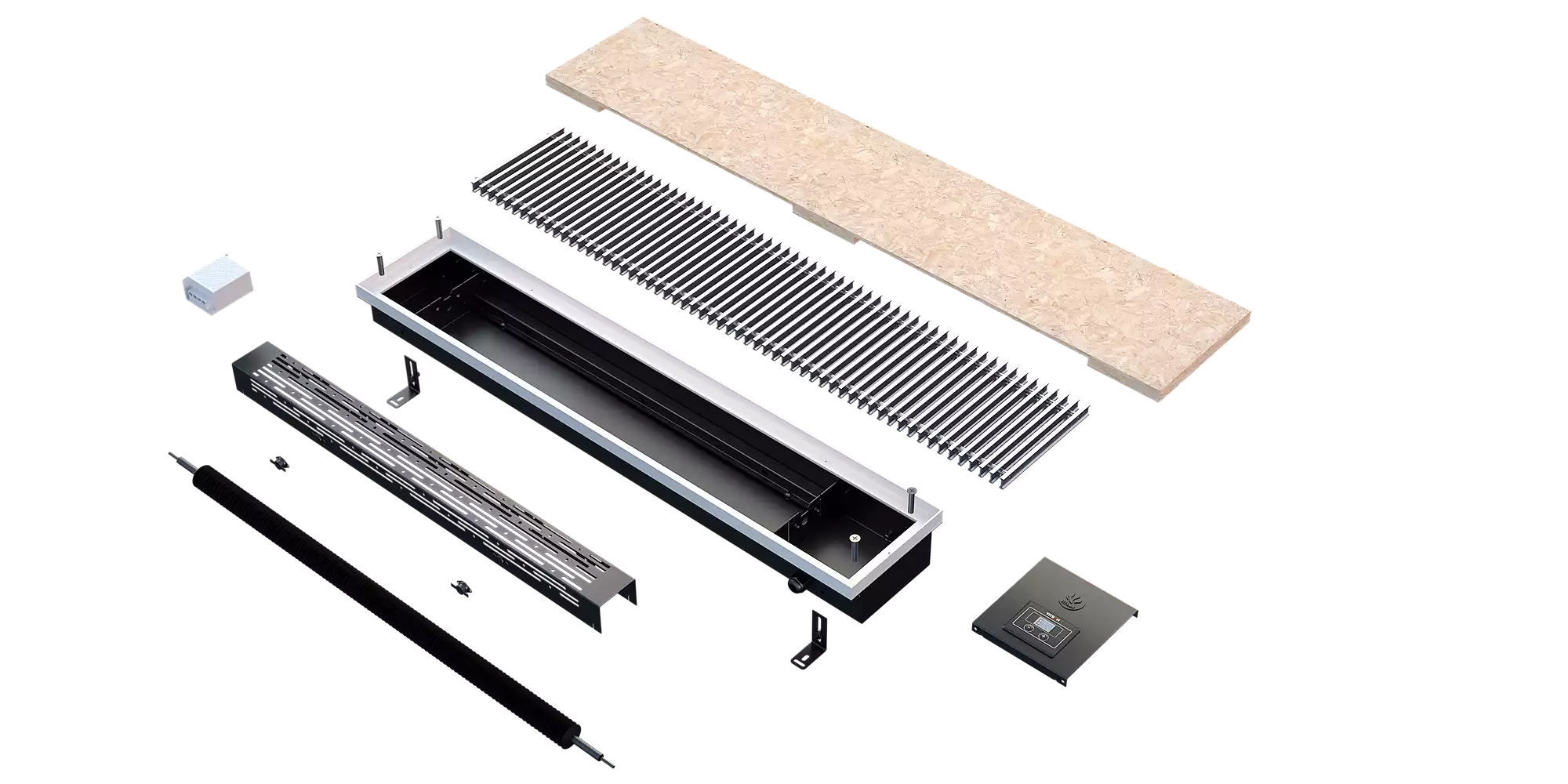

Конвектор VITRON состоит из корпуса, декоративной решётки, декоративной рамки, электронагревательного прибора, внутреннего кожуха и регулятора мощности Витрон .
Корпус конвектора представляет собой короб длиной L от 700 до 3000 мм. Изготовлен из листовой оцинкованной стали 1 мм с порошковой покраской (цвет покрытия: черный матовый). Слева расположены отверстия для сальника и заземления корпуса конвектора.
По бокам расположены крепления для регулировочных ножек. Ножки крепежно - регулировочные позволяют регулировать корпус конвектора по высоте от 0 до 40 мм. Внизу короба расположены крепления для юстировочных винтов. Они позволяют регулировать корпус конвектора в горизонтальной плоскости.
В верхней части короба установлена декоративная рамка, выполненная из углового алюминиевого профиля.
В конструкции конвектора использован электронагревательный прибор ( ТЭН ) в виде металлической трубки, заполненной теплопроводящим электрическим изолятором. Точно по центру изолятора проходит токопроводящая нихромовая нить определенного сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.
С левой стороны конвектора расположено цифровое табло и кнопки регулятора мощности. С помощью кнопок можно плавно регулировать мощность конвектора от 0 до 100 %, а цифровое табло подскажет заданный уровень мощности.
Конструктивные особенности
Конвектор VITRON состоит из корпуса, декоративной решётки, декоративной рамки, электронагревательного прибора, внутреннего кожуха и регулятора мощности Витрон .
Корпус конвектора представляет собой короб длиной L от 700 до 3000 мм. Изготовлен из листовой оцинкованной стали 1 мм с порошковой покраской (цвет покрытия: черный матовый). Слева расположены отверстия для сальника и заземления корпуса конвектора.
По бокам расположены крепления для регулировочных ножек. Ножки крепежно - регулировочные позволяют регулировать корпус конвектора по высоте от 0 до 40 мм. Внизу короба расположены крепления для юстировочных винтов. Они позволяют регулировать корпус конвектора в горизонтальной плоскости.
В верхней части короба установлена декоративная рамка, выполненная из углового алюминиевого профиля.
В конструкции конвектора использован электронагревательный прибор ( ТЭН ) в виде металлической трубки, заполненной теплопроводящим электрическим изолятором. Точно по центру изолятора проходит токопроводящая нихромовая нить определенного сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.
С левой стороны конвектора расположено цифровое табло и кнопки регулятора мощности. С помощью кнопок можно плавно регулировать мощность конвектора от 0 до 100 %, а цифровое табло подскажет заданный уровень мощности.
Стандартный комплект поставки
- корпус изготовлен из листовой стали толщиной 1 мм, и покрыт защитным слоем порошковой краски.
- в верхней части корпуса конвектора имеются пазы для обеспечения конвективного теплообмена.
- установочные ножки изготовлены из листовой стали, толщиной 1,5 мм, и крепятся к корпусу при помощи винтов М5х10.
- теплообменник состоит из бесшов- ных медных труб диаметром O15 мм, с толщиной стенки 0,5 мм, которые соединены между собой двураструб- ными калачами 180°.
- комплект монтажных винтов и дюбелей;
- технический паспорт с инструкцией по монтажу и эксплуатации.
