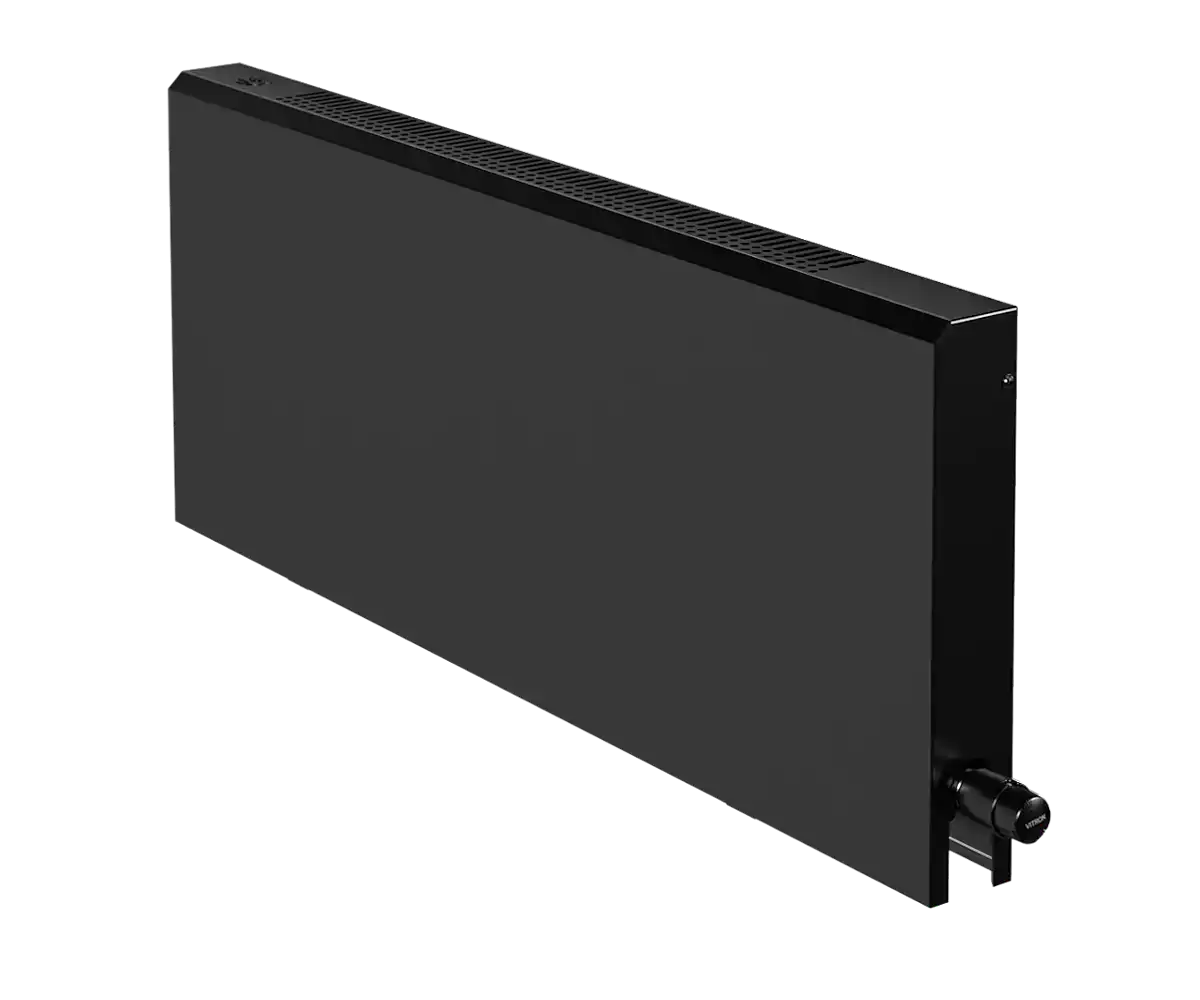

Модель ВКС.ЭКО 400.75.4ТВ
Глубина: 75 мм.
Высота: 400 мм.
Тепловая мощность: (95/85/20 °C) 700-2801 Вт.
Исполнение без вентилятора
Стандартная длина: 500-2000 (шаг 100 мм.)
Водяные конвекторы отопления
В качестве теплоносителя выступает вода, нагревающая медную трубку, от которой тепло передается алюминиевым ламелям
Конвекторы отопления
Отопительный прибор, в котором тепло от теплоносителя передаётся в отапливаемое помещение конвекцией.
| Модель | Глубина, мм | Высота, мм | Тепловая мощность, Вт | Стандартная длина, мм |
| ВКС.ЭКО 400.75.4ТВ | 75 | 400 | 700-2801 Вт. | 500 - 2000 (шаг 100 мм) |
ВКС.ЭКО 400.75.4ТВ
(Теплообменник 4 трубный, вертикальный)
4 трубный вертикальный
L- 250 мм
50 мм
100 мм
15 мм
16 атм (1,6 МПа)
2 х G1/2"
(внутренняя резьба)
50 мм
95 °С
Тепловая мощность конвектора ВК.055.160.2ТГ

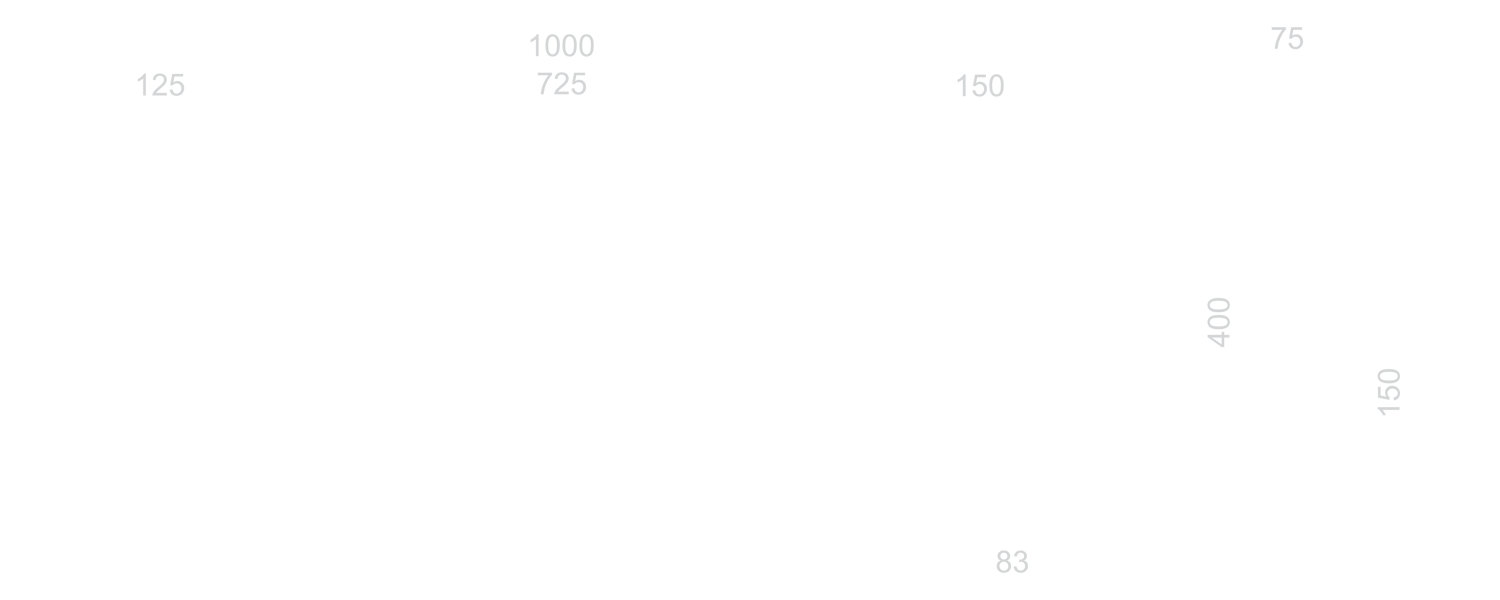

Подключение настенного конвектора ВКС.ЭКО 400.75.4ТВ
Конвектор настенный водяной ВКС.ЭКО 400.075.4ТВ
| Артикул | Длина, мм. | Вес изделия с упаковкой, кг. | Теплоотдача (95/85/20), Вт | Боковое подключение, руб. с НДС | Нижнее подключение, руб. с НДС |
| ВКС.ЭКО 400.75.500.4ТВ | 500 | 5,93 | 700 | 10458 | 12824 |
| ВКС.ЭКО 400.75.600.4ТВ | 600 | 6,96 | 840 | 11896 | 14263 |
| ВКС.ЭКО 400.75.700.4ТВ | 700 | 7,98 | 980 | 13335 | 15701 |
| ВКС.ЭКО 400.75.800.4ТВ | 800 | 9,00 | 1120 | 14773 | 17139 |
| ВКС.ЭКО 400.75.900.4ТВ | 900 | 10,02 | 1260 | 16251 | 18617 |
| ВКС.ЭКО 400.75.1000.4ТВ | 1000 | 11,04 | 1400 | 17689 | 20056 |
| ВКС.ЭКО 400.75.1100.4ТВ | 1100 | 12,07 | 1540 | 19580 | 21946 |
| ВКС.ЭКО 400.75.1200.4ТВ | 1200 | 13,09 | 1680 | 21105 | 23472 |
| ВКС.ЭКО 400.75.1300.4ТВ | 1300 | 14,11 | 1820 | 22544 | 24910 |
| ВКС.ЭКО 400.75.1400.4ТВ | 1400 | 15,13 | 1960 | 23982 | 26349 |
| ВКС.ЭКО 400.75.1500.4ТВ | 1500 | 16,15 | 2100 | 25499 | 27866 |
| ВКС.ЭКО 400.75.1600.4ТВ | 1600 | 17,18 | 2240 | 27410 | 29776 |
| ВКС.ЭКО 400.75.1700.4ТВ | 1700 | 18,20 | 2381 | 28848 | 31214 |
| ВКС.ЭКО 400.75.1800.4ТВ | 1800 | 19,22 | 2521 | 30286 | 32653 |
| ВКС.ЭКО 400.75.1900.4ТВ | 1900 | 20,24 | 2661 | 31725 | 34091 |
| ВКС.ЭКО 400.75.2000.4ТВ | 2000 | 21,26 | 2801 | 33250 | 35617 |

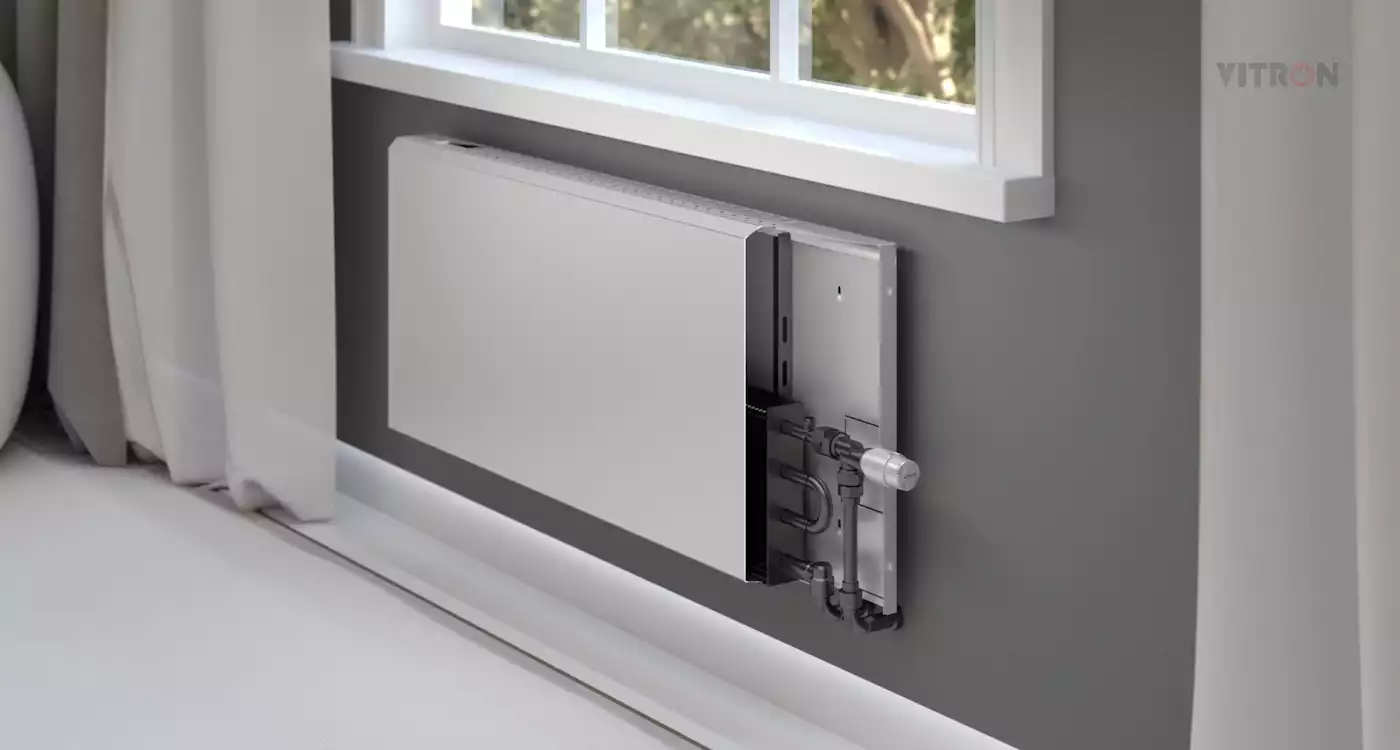

Настенный водяной конвектор отопления ВКС.ЭКО 400.75.4ТВ - идеальное решение для обогрева вашего помещения. Ультра-компактный и простой в установке, он гармонично впишется в любой интерьер, не занимая много места.
Тепловая мощность этого конвектора (95/85/20 °C) составляет от 700 до 2801 Вт, обеспечивая мгновенный и равномерный обогрев вашего помещения. Независимо от погоды за окном, с этим конвектором вы всегда будете наслаждаться комфортной и уютной атмосферой в вашем доме.
Настенный водяной конвектор ВКС.ЭКО 400.75.4ТВ производиться без вентилятора, что делает его абсолютно бесшумным. Вы будете наслаждаться тишиной и теплотой, не испытывая дискомфорта от сквозняков.
Стандартная длина конвектора составляет от 500 до 2000 мм с шагом 100 мм, что позволяет выбрать оптимальный размер для вашего помещения. Гибкость настроек длины делает этот конвектор универсальным и идеальным для любого типа интерьера.
Создайте теплую и уютную атмосферу в своем доме с настенным водяным конвектором отопления ВКС.ЭКО 400.75.4ТВ. Обеспечьте надежный и эффективный обогрев, наслаждаясь комфортом в каждом помещении.
Настенный водяной конвектор отопления состоит из корпуса , задней стенки, медноалюминиевого теплообменника и его фиксаторов.
Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.
Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.
Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.
Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.
Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).
Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.
Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
