Модель ВКС.ЭКО 200.075.2ТВ
Глубина: 75 мм.
Высота: 200 мм.
Тепловая мощность: (95/85/20 °C) 429-1714 Вт.
Исполнение без вентилятора
Стандартная длина: 500-2000 (шаг 100 мм.)
Конвекторы отопления
Отопительный прибор, в котором тепло от теплоносителя передаётся в отапливаемое помещение конвекцией.
Водяные конвекторы отопления
В качестве теплоносителя выступает вода, нагревающая медную трубку, от которой тепло передается алюминиевым ламелям
| Модель | Глубина, мм | Высота, мм | Тепловая мощность, Вт | Стандартная длина, мм |
| ВКС.ЭКО 200.075.2ТВ | 75 | 200 | 429-1714 Вт. | 500 - 2000 (шаг 100 мм) |
ВКС.ЭКО 200.075.2ТВ
(Теплообменник 2 трубный, вертикальный)
2 трубный вертикальный
L- 250 мм
50 мм
100 мм
15 мм
16 атм (1,6 МПа)
2 х G1/2"
(внутренняя резьба)
50 мм
95 °С
Тепловая мощность конвектора ВК.055.160.2ТГ

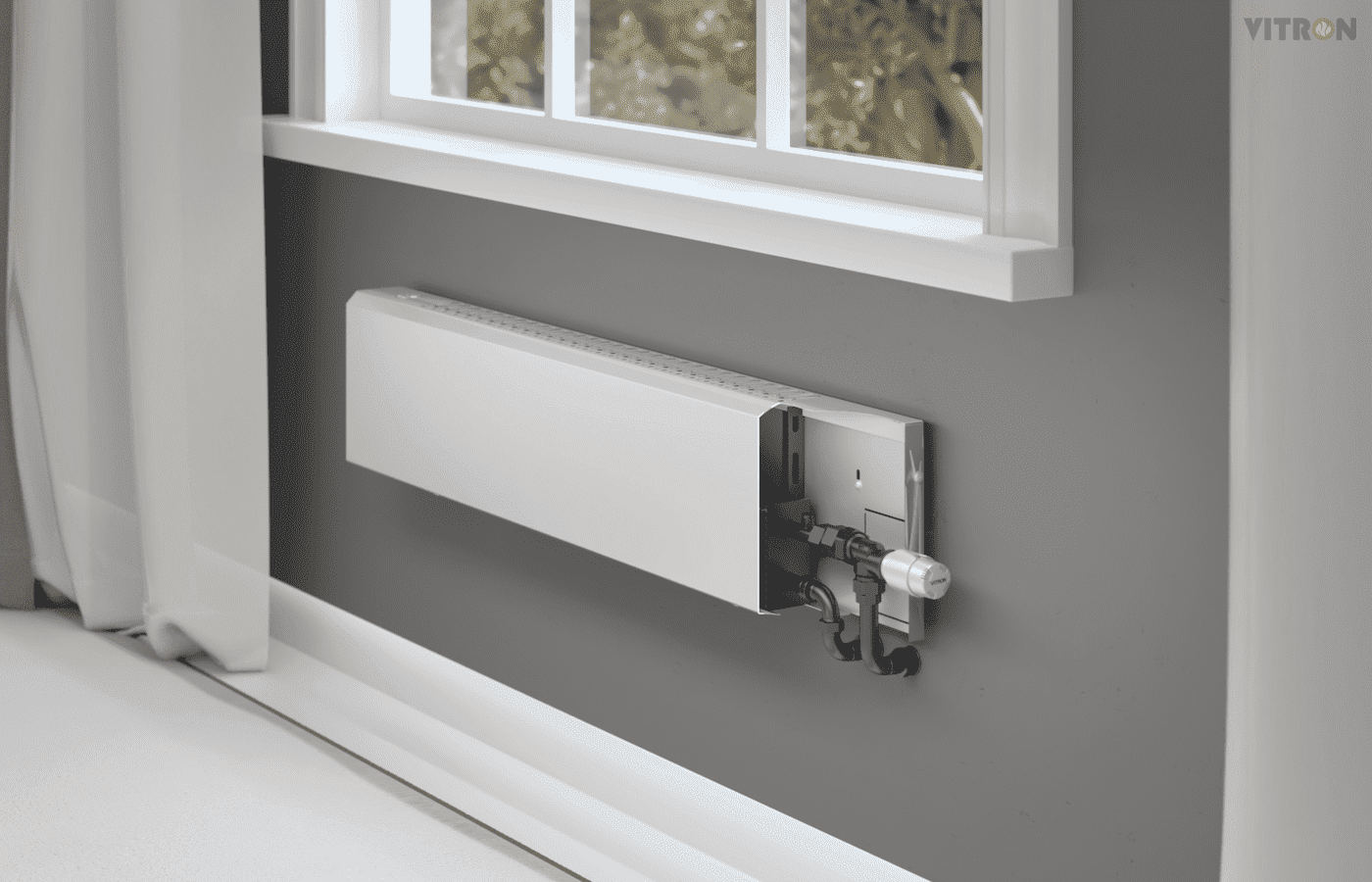

Подключение конвектора настенного водяного ВКС.ЭКО 200.075.2ТВ

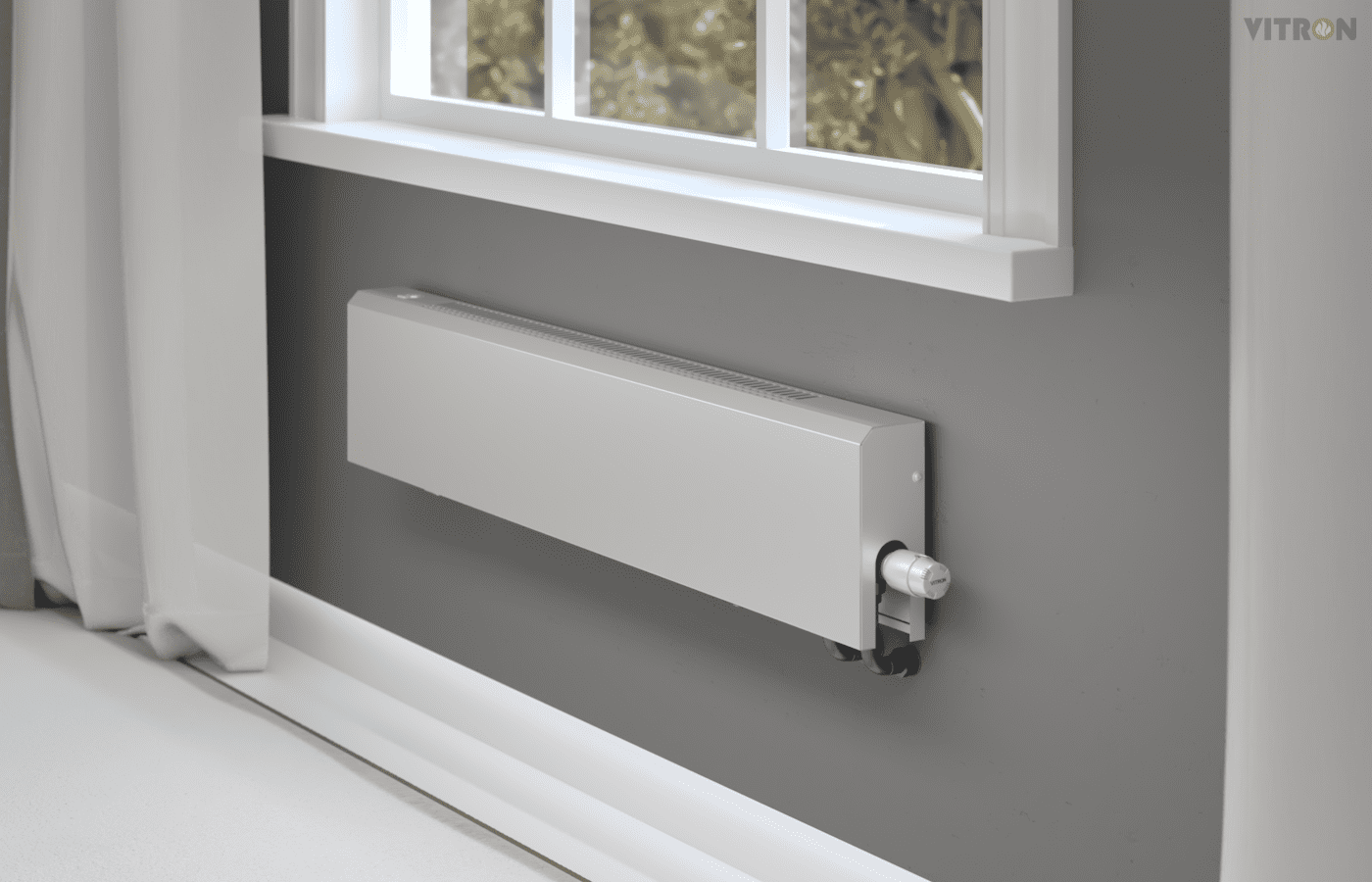

Конвектор настенный водяной ВКС.ЭКО 200.075.2ТВ
| Артикул | Длина, мм. | Вес изделия с упаковкой, кг. | Теплоотдача (95/85/20), Вт | Боковое подключение, руб. с НДС | Нижнее подключение, руб. с НДС |
| ВКС.ЭКО 200.75.500.2ТВ | 500 | 3.18 | 429 | 6457 | 8824 |
| ВКС.ЭКО 200.75.600.2ТВ | 600 | 3.7 | 514 | 7246 | 9613 |
| ВКС.ЭКО 200.75.700.2ТВ | 700 | 4.22 | 600 | 8035 | 10401 |
| ВКС.ЭКО 200.75.800.2ТВ | 800 | 4.74 | 686 | 8824 | 11190 |
| ВКС.ЭКО 200.75.900.2ТВ | 900 | 5.27 | 771 | 9651 | 12018 |
| ВКС.ЭКО 200.75.1000.2ТВ | 1000 | 5.79 | 857 | 10440 | 12807 |
| ВКС.ЭКО 200.75.1100.2ТВ | 1100 | 6.31 | 943 | 11529 | 13896 |
| ВКС.ЭКО 200.75.1200.2ТВ | 1200 | 6.83 | 1029 | 12367 | 14733 |
| ВКС.ЭКО 200.75.1300.2ТВ | 1300 | 7.35 | 1114 | 13155 | 15522 |
| ВКС.ЭКО 200.75.1400.2ТВ | 1400 | 7.87 | 1200 | 13944 | 16310 |
| ВКС.ЭКО 200.75.1500.2ТВ | 1500 | 8.4 | 1286 | 14811 | 17178 |
| ВКС.ЭКО 200.75.1600.2ТВ | 1600 | 8.92 | 1372 | 15920 | 18286 |
| ВКС.ЭКО 200.75.1700.2ТВ | 1700 | 9.44 | 1457 | 16709 | 19075 |
| ВКС.ЭКО 200.75.1800.2ТВ | 1800 | 9.96 | 1543 | 17497 | 19864 |
| ВКС.ЭКО 200.75.1900.2ТВ | 1900 | 10.48 | 1629 | 18286 | 20653 |
| ВКС.ЭКО 200.75.2000.2ТВ | 2000 | 11 | 1714 | 19123 | 21490 |
Конвектор настенный водяной ВКС.200.075.2ТВ - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.
Конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

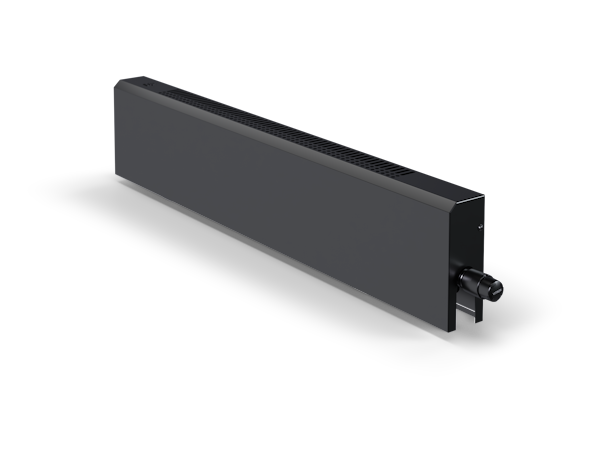

Конвектор настенный водяной состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.
Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.
Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.
Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.
Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.
Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).
Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления.
Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
