Настенные конвекторы ВКС ЭКО
Конвекторы с естественной конвекцией
Продукция Vitron отличается умным и продуманным дизайном, который легко сочетается с любым интерьером. В отличие от модных тенденций, которые приходят и уходят без следа, настоящий дизайн Vitron оставляет свой отпечаток и остается доступным для всех, кто занимается проектированием интерьеров и тех, кто заполняет эти интерьеры своими желаниями и мечтами.

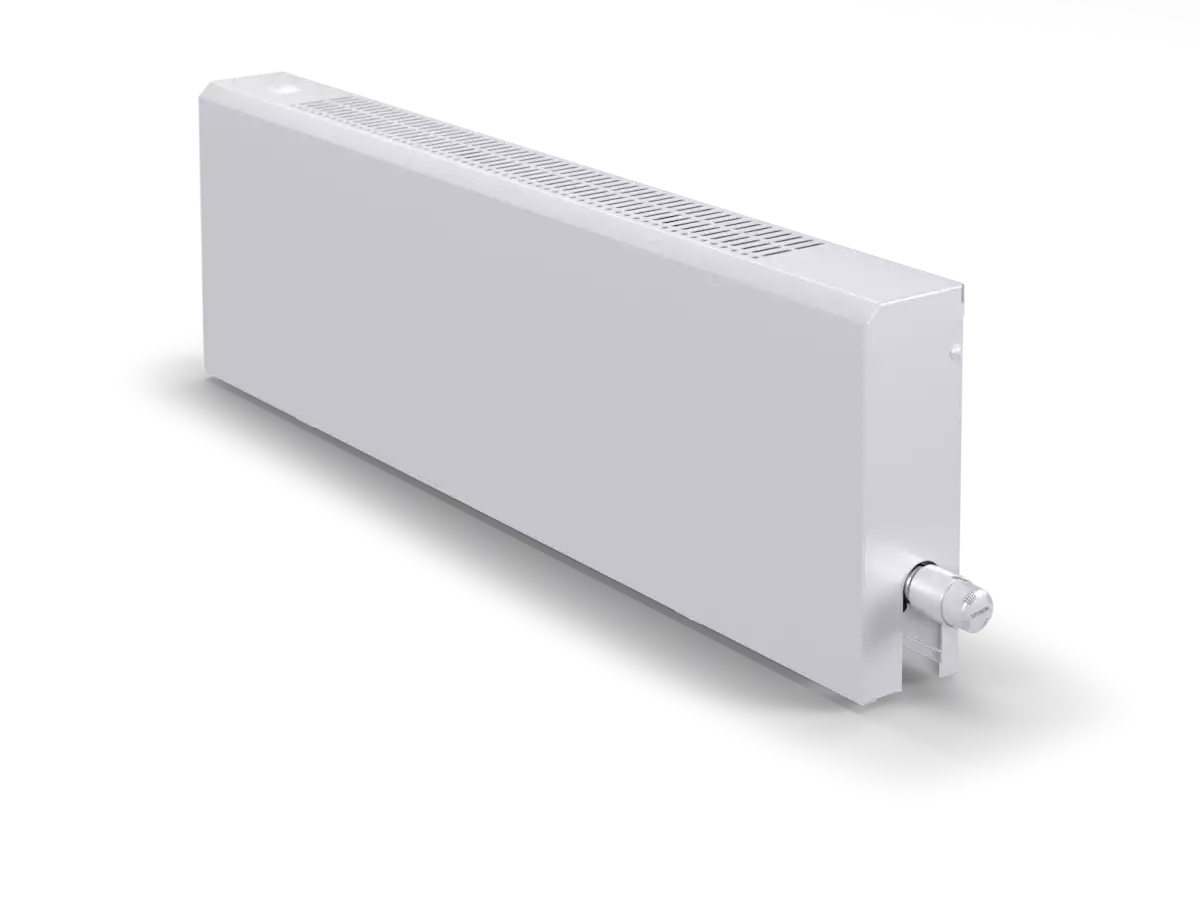

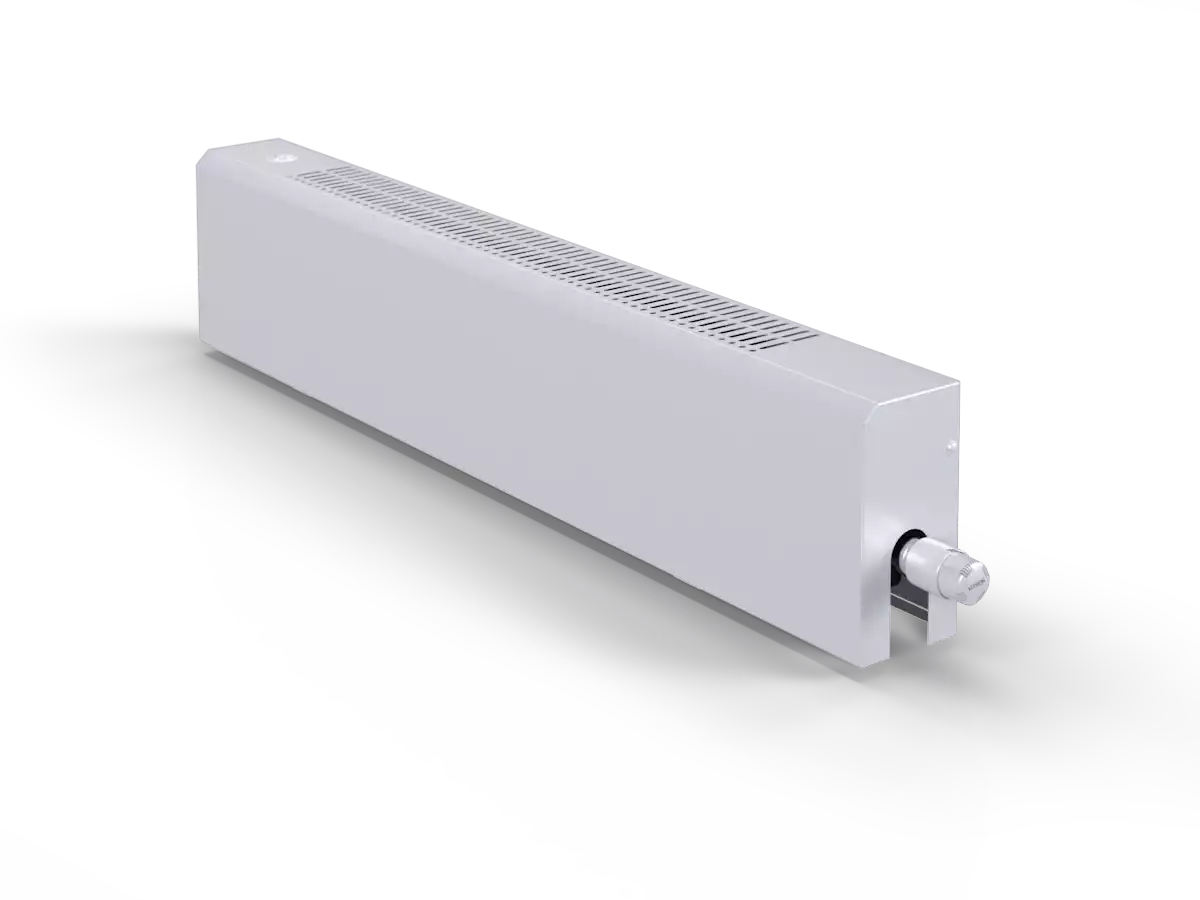

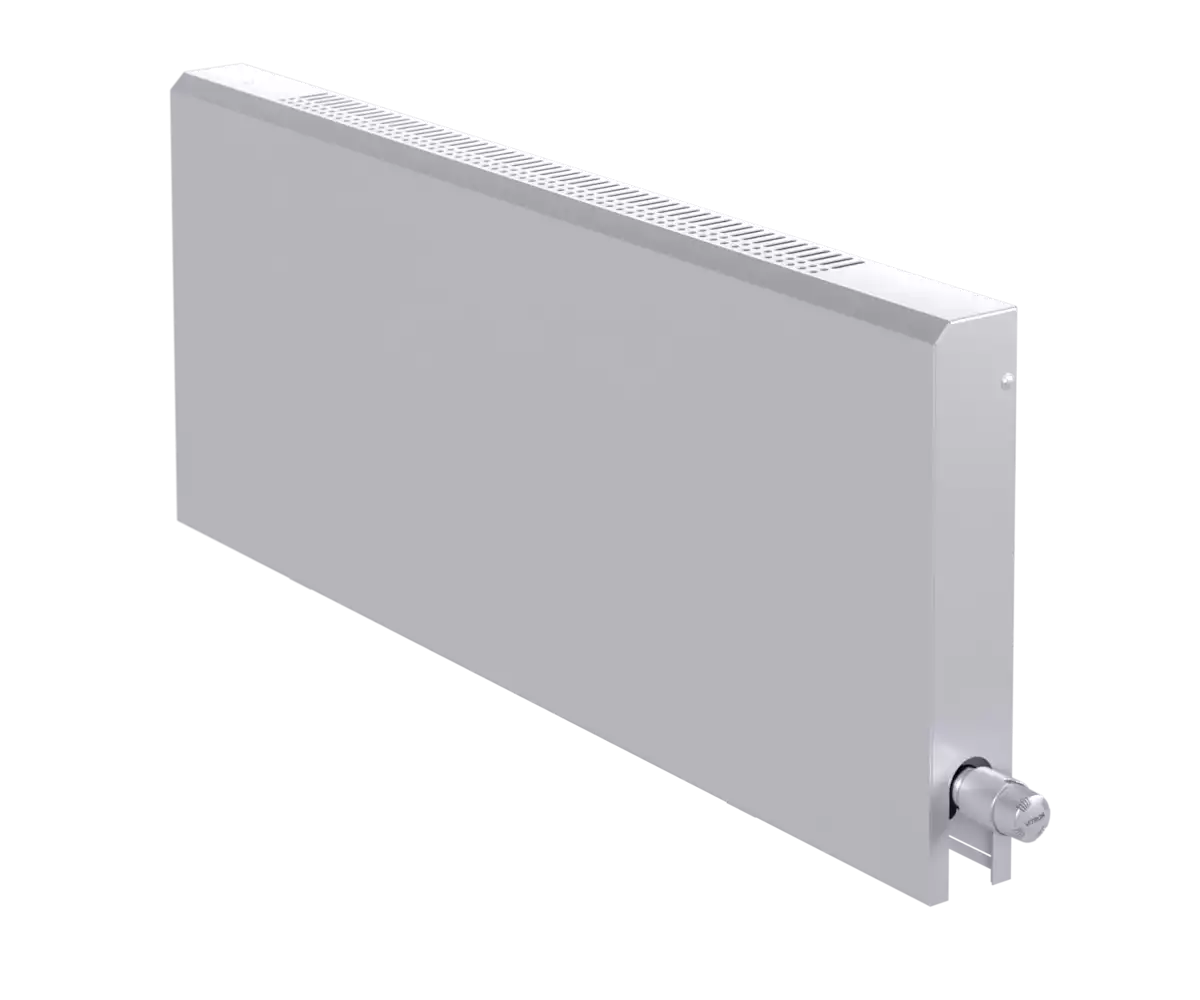

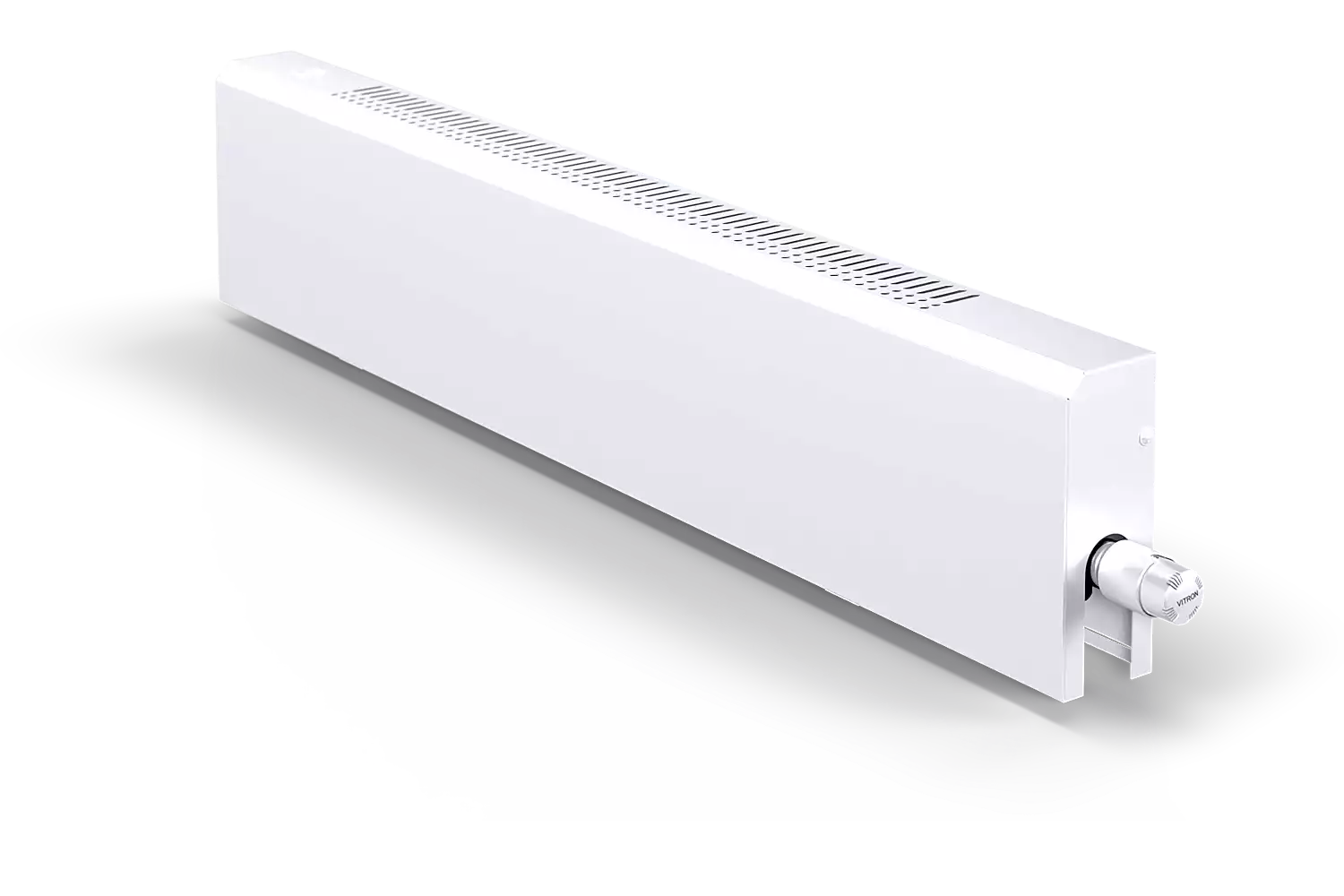

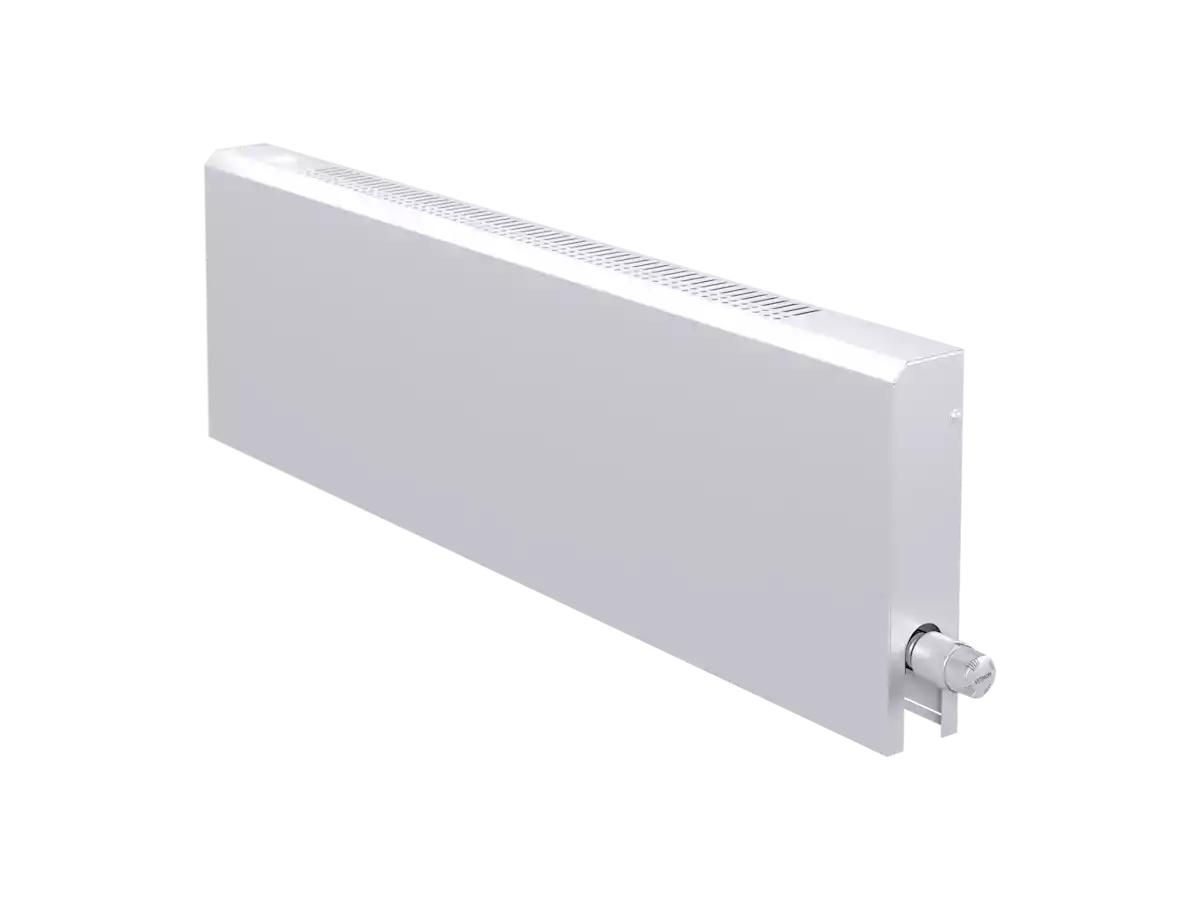

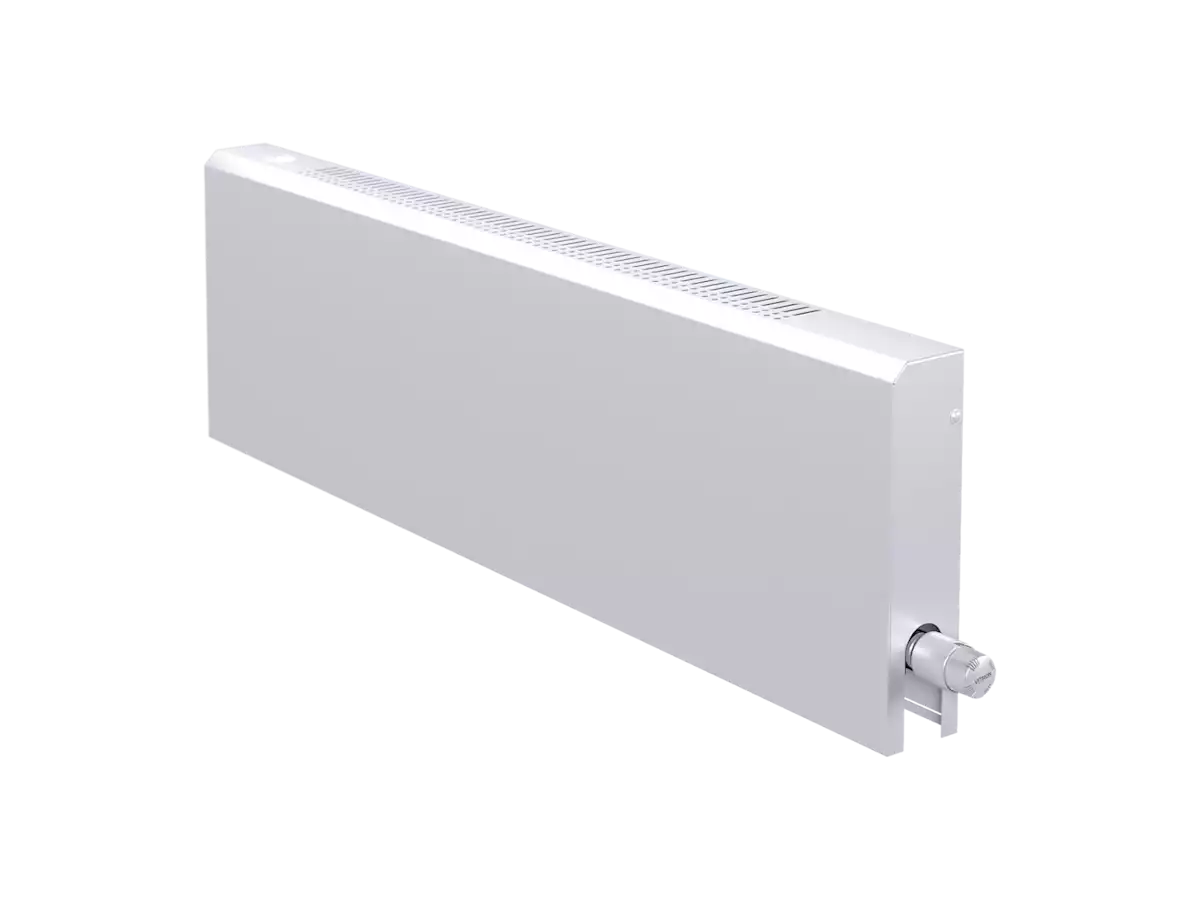

Конвекторы настенные ВКС 75 мм.

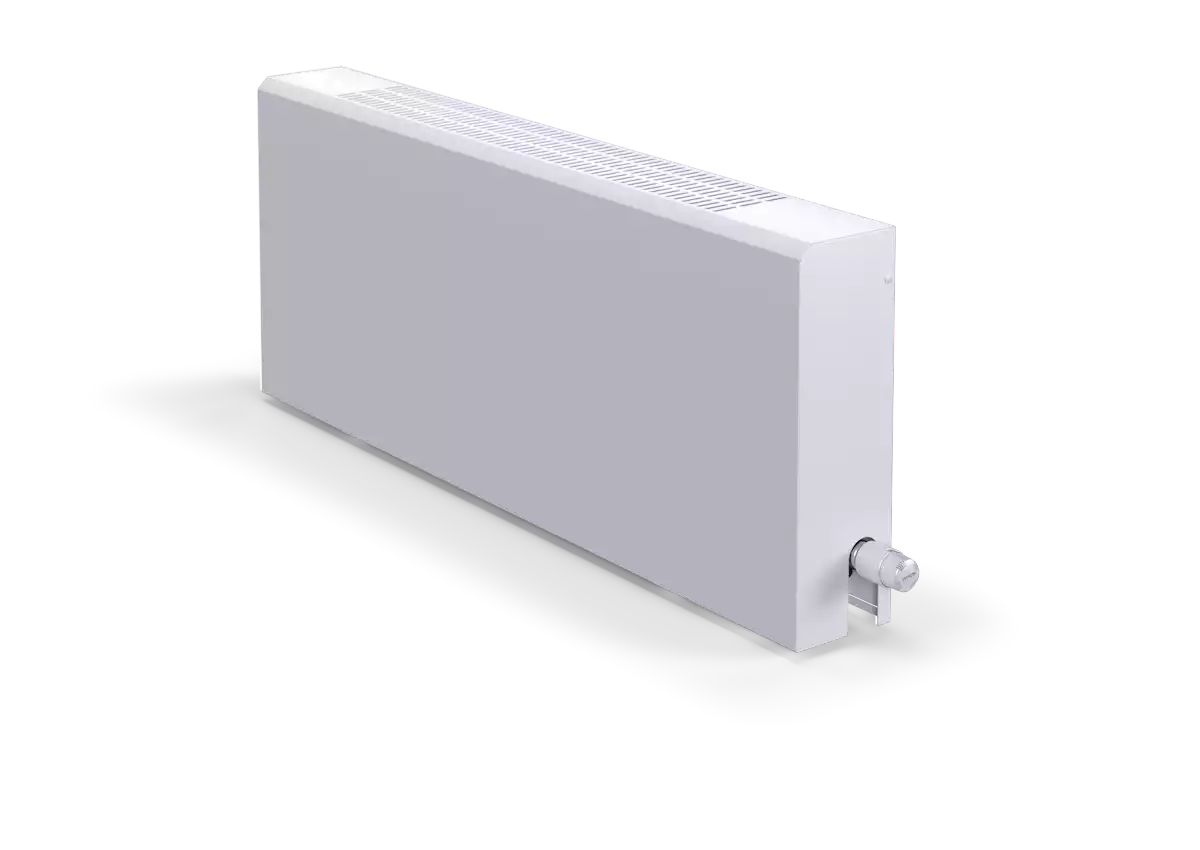

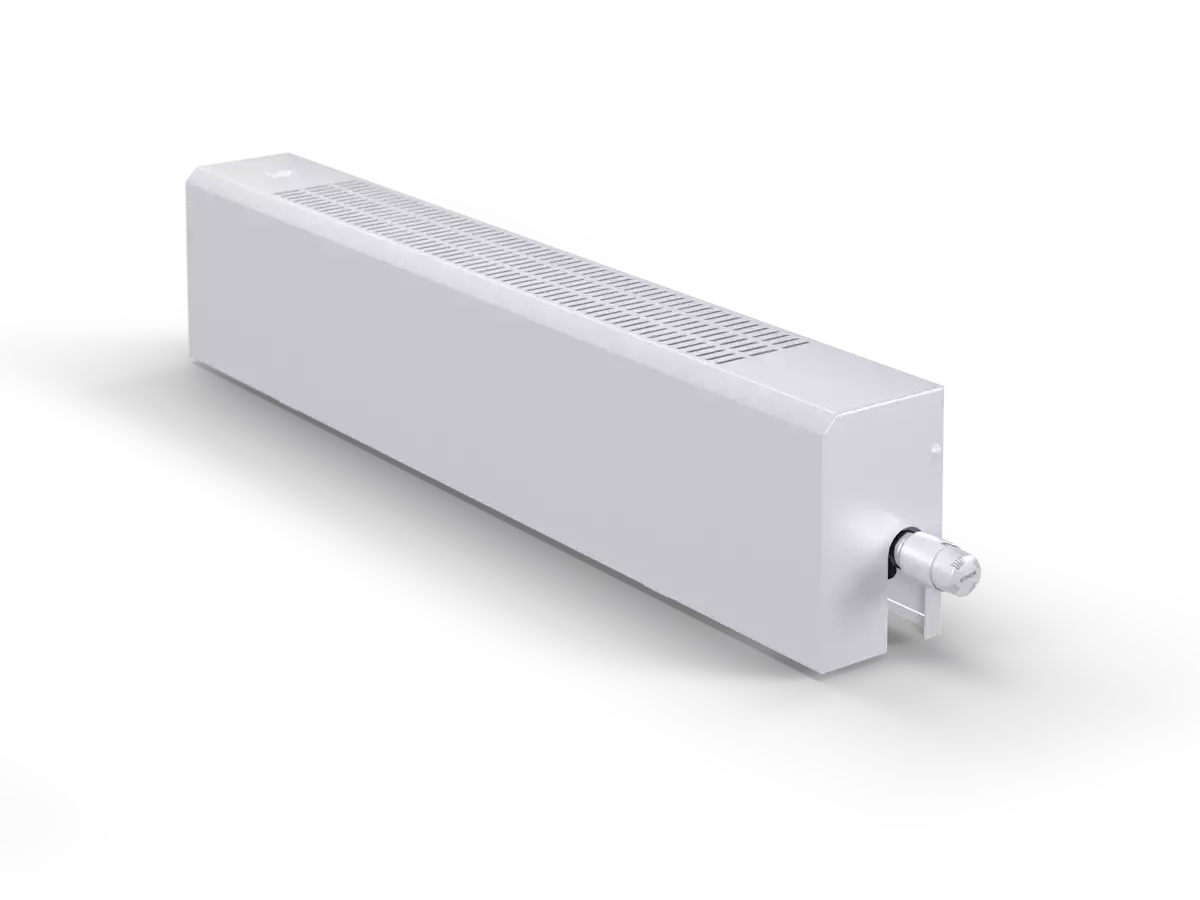

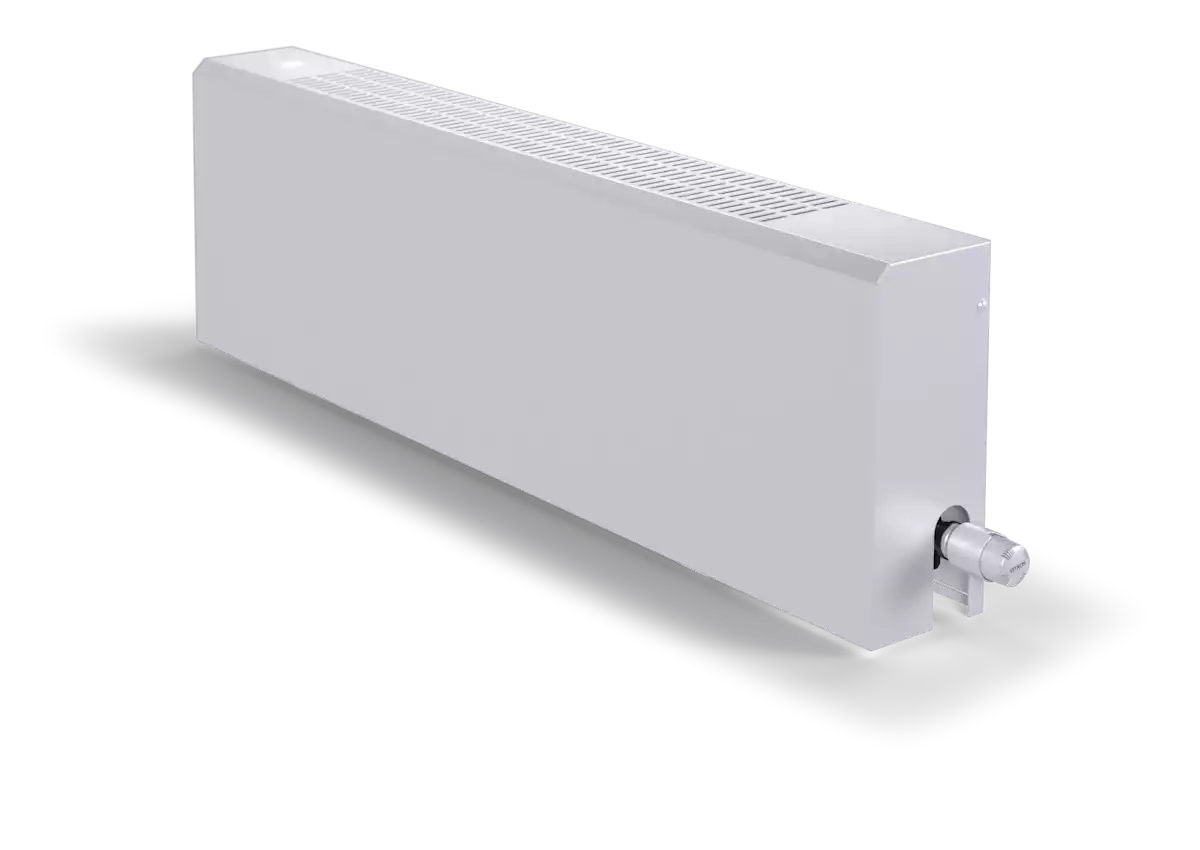

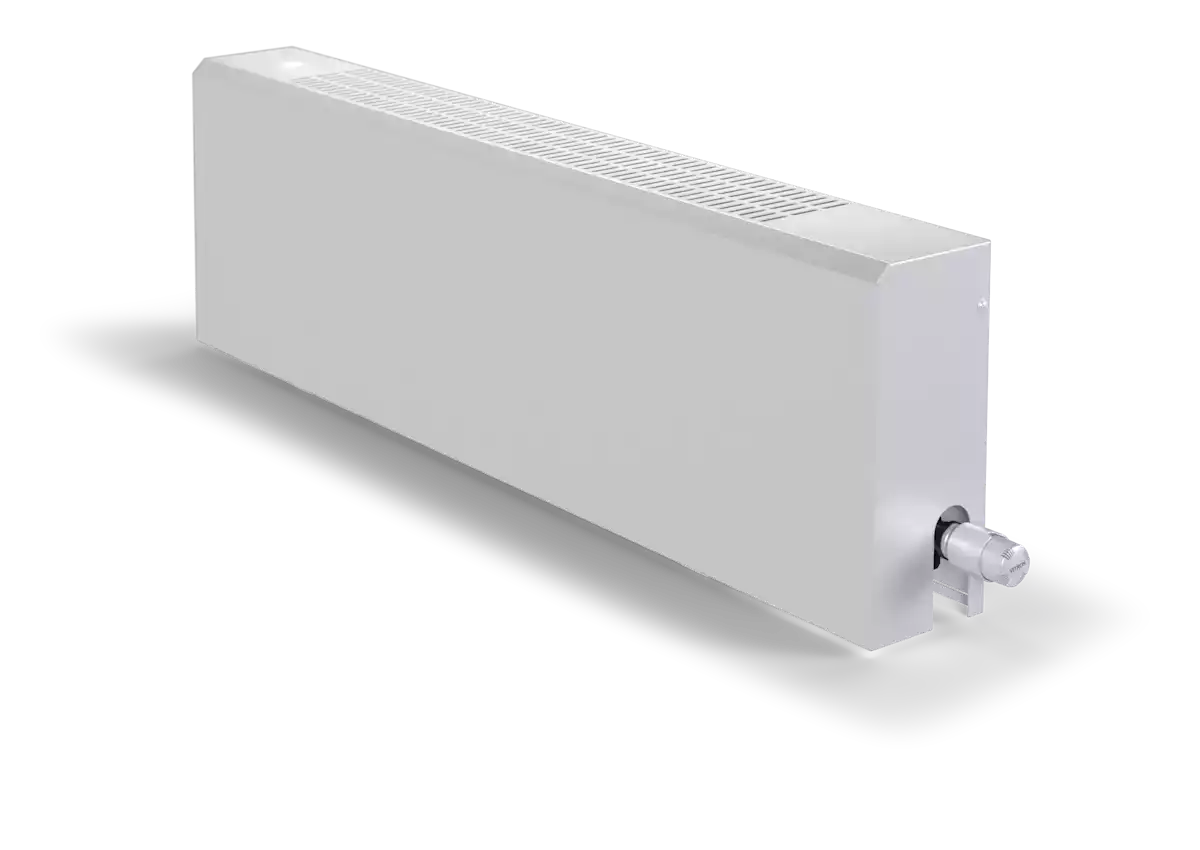

Конвекторы настенные 125 мм

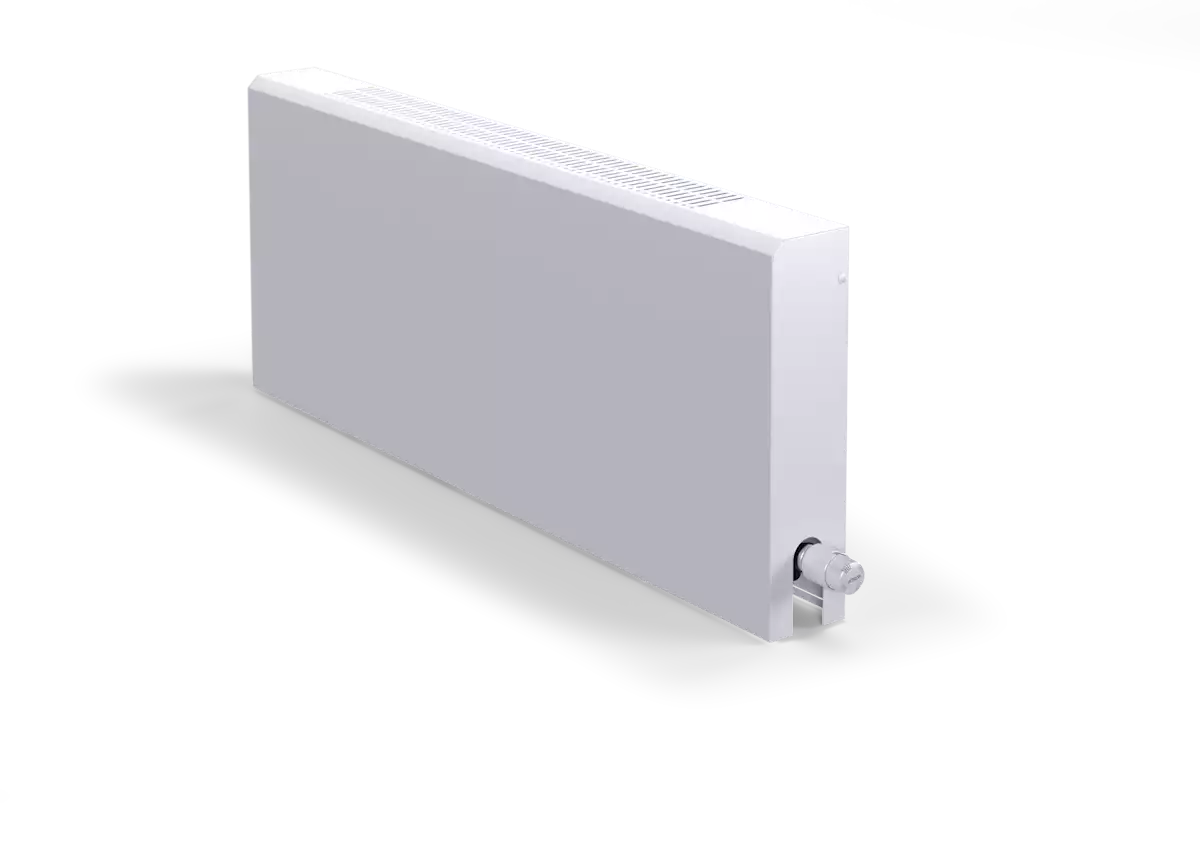

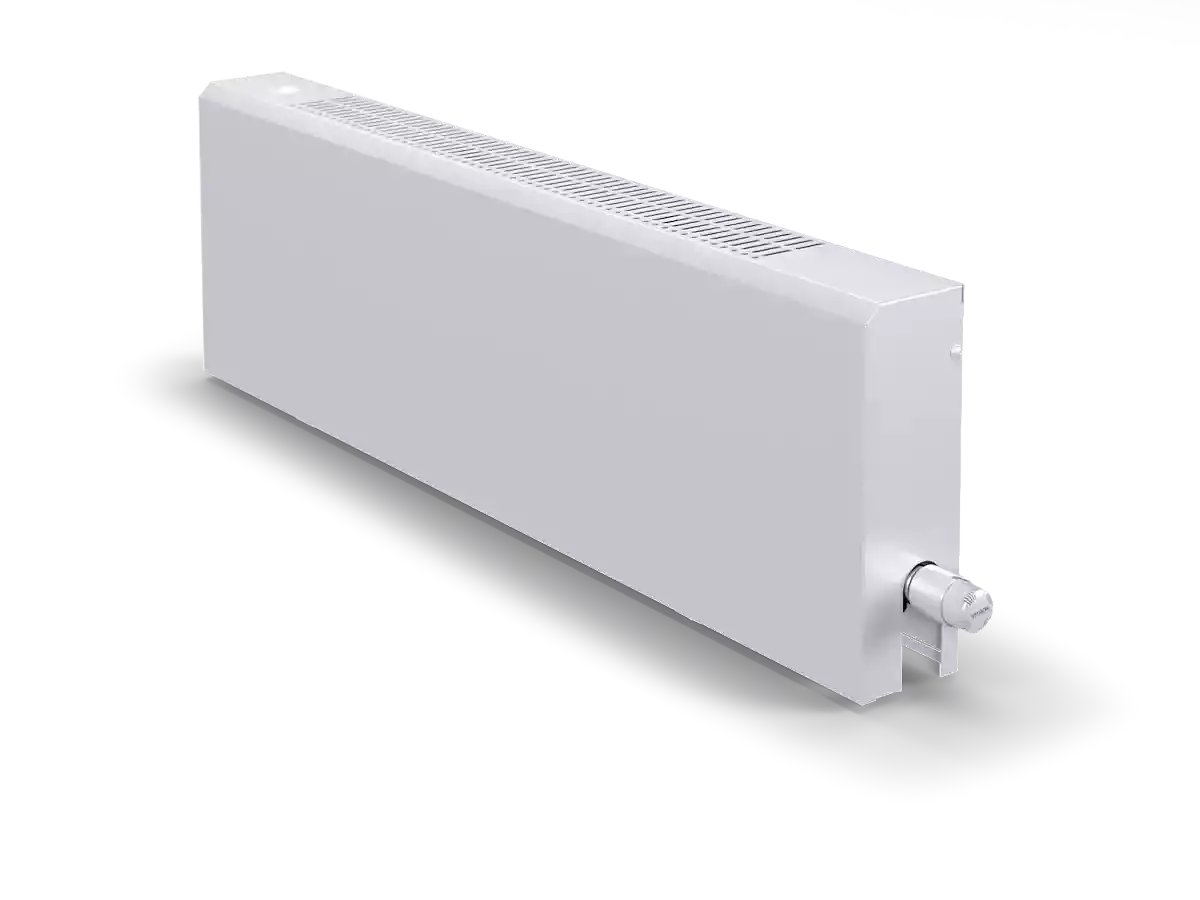

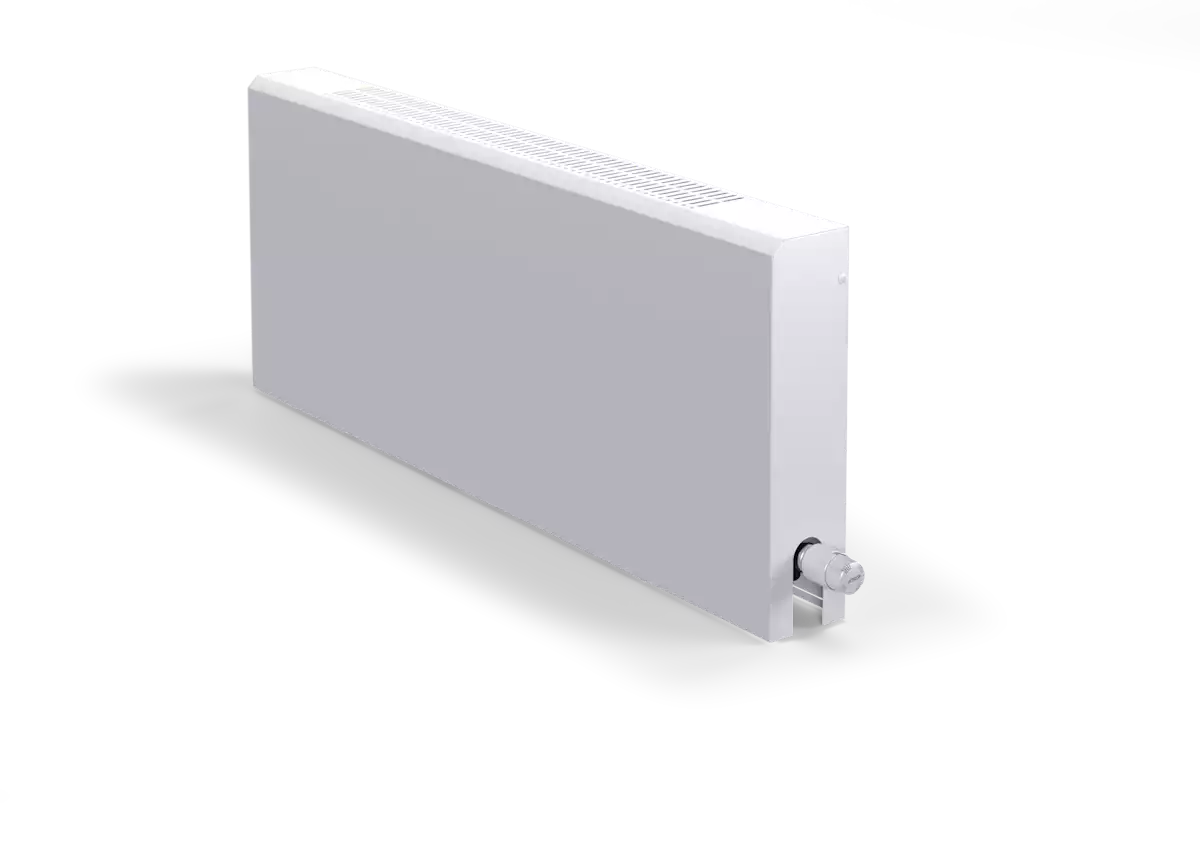

Конвекторы настенные 100 мм
Артикул прибора. Обознaчения.
Количество труб теплообменника (2, 4, 6, 8...Т) и исполнение
В - вертикальный
К - квадратный
П - прямоугольный
Подключение конвектора
Б - боковое подключение
Н - нижнее подключение
Цвет конвектора и решётки
RAL9016 - цвет по палитре RAL
Подключение
Без обозначения - правое, Л - левое
Каждый современный проект в строительной сфере отличается от предыдущих и последующих. Сложные конструкции зданий и внутренние архитектурные требования ставят перед производителями внутрипольных конвекторов новые задачи. Однако благодаря гибкой и модульной конструкции продукции Vitron, всегда можно найти решение для любой ситуации и поставленной задачи.
Конвектор VITRON ЭКО является оптимальным решением для эффективного отопления помещений. Он оснащен медно-алюминиевым теплообменником, который обеспечивает передачу тепла внутрь комнаты природной конвекцией. Благодаря своей конструкции, он способен преградить поток холодного воздуха, проникающего через окна.
Конвектор VITRON ЭКО идеален для использования в различных типах зданий – жилых, общественных, административных, а также в детских учреждениях, выставочных залах, коттеджах и офисах. Разработанная модель позволяет установить его в систему отопления как с одной, так и с двумя трубами.
Важно отметить, что данный конвектор рекомендуется использовать только в насосных системах отопления. Благодаря широкому ассортименту моделей, каждый может выбрать конвектор VITRON подходящий по размерам для своего помещения. Монтаж конвектора VITRON выполняется с соблюдением требований СНиП 3.05.01-85.
Настенный конвектор VITRON состоит из корпуса, задней стенки, медноалюминиевого теплообменника и его фиксаторов.
Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована. Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.
Теплообменник состоит из бесшовных медных труб Ø15 мм., с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°. Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.
Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).
Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм. (при боковом подключении), и 50 мм. при нижнем.
В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
Конструктивные особенности
Настенный конвектор состоит из корпуса, задней стенки, медно- алюминиевого теплообменника и его фиксаторов. Корпус и все комплектующие изготовлены из листовой стали толщиной 1 мм., и покрыты защитным слоем порошковой краски.
Длина корпуса L варьируется от 500 до 2000 мм с шагом 100 мм.
В верхней части конвектора расположена алюминиевая, декоративная решётка, которая жёстко зафиксирована. Корпус монтируется на заранее установленную заднюю стенку с подключённым к сети теплообменником при помощи установочных винтов М5.
Теплообменник состоит из бесшовных медных труб диаметром Ø15 мм с толщиной стенки 0,5 мм, которые соединены между собой двураструбными калачами 180°.
В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения. При нижнем подключении в конструкции теплообменника устанавливается термостатический клапан, который позволяет регулировать температуру помещения и изменять ее при помощи термоголовки.
Рабочие условия
• максимальная рабочая температура теплоносителя +95 °С
• рабочее давление теплоносителя 16 атм (1,6 МПа)
• опрессовочное давление 25 атм (2,5 МПа);
Схемы подключения и регулирования указаны в паспорте оборудования.
Стандартный комплект поставки
- корпус и задняя стенка изготовлены из оцинкованной стали, покрытые порошковым покрытием;
- декоративная продольная решетка из алюминиевого профиля (несъемная);
- медно-алюминиевый теплообменник с ручным воздухоотводчиком G1/8’’;
- комплект монтажных винтов и дюбелей;
- технический паспорт, инструкция по монтажу и эксплуатации.
Технический паспорт. Инструкция по монтажу и эксплуатации
