Встроенный в пол конвектор отопления ВК.140.200.4ТК

Конвекторы высота 140 мм.
Cкачать

1. Конвектор ВК.140.200.4ТК (прайс)

2. BIM модели ВК 150 мм.

3. Модель ВК.150.200.1200.4ТК (.ifc)

Заказать

Звоните +7(800) 222-01-13

Или оставьте заявку. Мы свяжемся с вами очень быстро!

+7
Поиск
    Загрузить файл
    Перетащите файлы сюда Выбрать файлы
    Отправить
    Встроенный в пол конвектор отопленияВстроенный в пол конвектор отопления
    Ширина 200 мм. Высота 140 мм.
    Встроенный в пол конвектор отопления

    Модель ВК.140.200.4ТК

    Высота : 140 мм.

    Ширина : 200 мм.

    Тепловая мощность :  (95/85/20 °C)  194 - 2057 Вт.

    Стандартная длина : 600-3000 (шаг 50 мм.)

    Конвекторы отопления
    Конвекторы отопления
    Конвекторы отопления

    Отопительный прибор, в котором тепло от теплоносителя передаётся в отапливаемое помещение конвекцией.

    Конвекторы отопления водяные
    Водяные конвекторы отопления

    В качестве теплоносителя выступает вода, нагревающая медную трубку, от которой тепло передается алюминиевым ламелям

    Встроенный в пол конвектор отопления
    Модель Высота, мм Ширина, мм Тепловая мощность, Вт Стандартная длина, мм
    ВК.140.160.4ТК 140 200 194 - 2057 Вт. 600 - 3000 (шаг 50 мм)
    Встроенный в пол конвектор отопленияВстроенный в пол конвектор отопления
    Оцинкованная сталь Нержавеющая сталь

    ВК.140.200.4ТК

    (Теплообменник 4 трубный, квадратный)

    • Регулируемая высота корпуса 0 - 40 мм.
    • Теплообменник 4-трубный
    • Длина оребрения L- 350 мм.
    • Высота оребрения 100 мм.
    • Диаметр трубы 15 мм.
    • Ширина оребрения 100 мм.
    • Межосевое расстояние патрубков теплообменника 150 мм.
    • Подключение 2 х G1/2"
    • Рабочее давление 16 атм (1,6 МПа)
    • Максимальная температура теплоносителя 95 °С
    Встроенный в пол конвектор отопления

    Конвектор с корпусом из оцинкованной стали, крашеный в черный цвет.

    Модель ВК.140.200.4ТК конвектора с корпусом из оцинкованной стали (ОЦ 1 мм.), крашеный в черный цвет.
    Встроенный в пол конвектор отопления
    Артикул Длина Теплоотдача Без решетки и рамки, руб. с НДС С алюминиевой решеткой и рамкой (либо окантовкой) Стоимость Решетки и рамки в составе конвектора
    ВК.140.200.600.4ТК 600 194 12292 18399 6108
    ВК.140.200.650.4ТК 650 233 12917 19359 6442
    ВК.140.200.700.4ТК 700 272 13542 20535 6993
    ВК.140.200.750.4ТК 750 311 14167 21495 7328
    ВК.140.200.800.4ТК 800 349 14793 22455 7663
    ВК.140.200.850.4ТК 850 388 15418 23631 8213
    ВК.140.200.900.4ТК 900 427 16043 24591 8548
    ВК.140.200.950.4ТК 950 466 16668 25767 9099
    ВК.140.200.1000.4ТК 1000 505 17293 26727 9434
    ВК.140.200.1050.4ТК 1050 543 17919 27903 9984
    ВК.140.200.1100.4ТК 1100 582 18544 28863 10319
    ВК.140.200.1150.4ТК 1150 621 19169 29823 10654
    ВК.140.200.1200.4ТК 1200 660 19866 31071 11205
    ВК.140.200.1250.4ТК 1250 699 20492 32031 11540
    ВК.140.200.1300.4ТК 1300 738 21117 33207 12090
    ВК.140.200.1350.4ТК 1350 776 21742 34167 12425
    ВК.140.200.1400.4ТК 1400 815 22367 35343 12976
    ВК.140.200.1450.4ТК 1450 854 22993 36303 13310
    ВК.140.200.1500.4ТК 1500 893 24137 37998 13861
    ВК.140.200.1550.4ТК 1550 932 24763 38958 14196
    ВК.140.200.1600.4ТК 1600 971 25388 39919 14531
    ВК.140.200.1650.4ТК 1650 1009 26013 41094 15081
    ВК.140.200.1700.4ТК 1700 1048 26638 42055 15416
    ВК.140.200.1750.4ТК 1750 1087 27263 43230 15967
    ВК.140.200.1800.4ТК 1800 1126 27889 44190 16302
    ВК.140.200.1850.4ТК 1850 1165 28514 45366 16852
    ВК.140.200.1900.4ТК 1900 1203 29139 46326 17187
    ВК.140.200.1950.4ТК 1950 1242 29836 47359 17522
    ВК.140.200.2000.4ТК 2000 1281 30677 48750 18073
    ВК.140.200.2050.4ТК 2050 1320 31302 49710 18408
    ВК.140.200.2100.4ТК 2100 1359 31928 50886 18958
    ВК.140.200.2150.4ТК 2150 1398 32553 51846 19293
    ВК.140.200.2200.4ТК 2200 1436 33178 53022 19844
    ВК.140.200.2250.4ТК 2250 1475 33803 53982 20179
    ВК.140.200.2300.4ТК 2300 1514 34429 54942 20513
    ВК.140.200.2350.4ТК 2350 1553 35054 56118 21064
    ВК.140.200.2400.4ТК 2400 1592 35679 57078 21399
    ВК.140.200.2450.4ТК 2450 1630 36824 58773 21949
    ВК.140.200.2500.4ТК 2500 1669 37449 59733 22284
    ВК.140.200.2550.4ТК 2550 1708 38074 60909 22835
    ВК.140.200.2600.4ТК 2600 1747 38699 61869 23170
    ВК.140.200.2650.4ТК 2650 1786 39325 63045 23720
    ВК.140.200.2700.4ТК 2700 1825 40022 64077 24055
    ВК.140.200.2750.4ТК 2750 1863 40647 65037 24390
    ВК.140.200.2800.4ТК 2800 1902 41272 66213 24941
    ВК.140.200.2850.4ТК 2850 1941 41898 67173 25276
    ВК.140.200.2900.4ТК 2900 1980 42523 68349 25826
    ВК.140.200.2950.4ТК 2950 2019 43148 69309 26161
    ВК.140.200.3000.4ТК 3000 2057 44872 71583 26712
    1 to 10 (50)

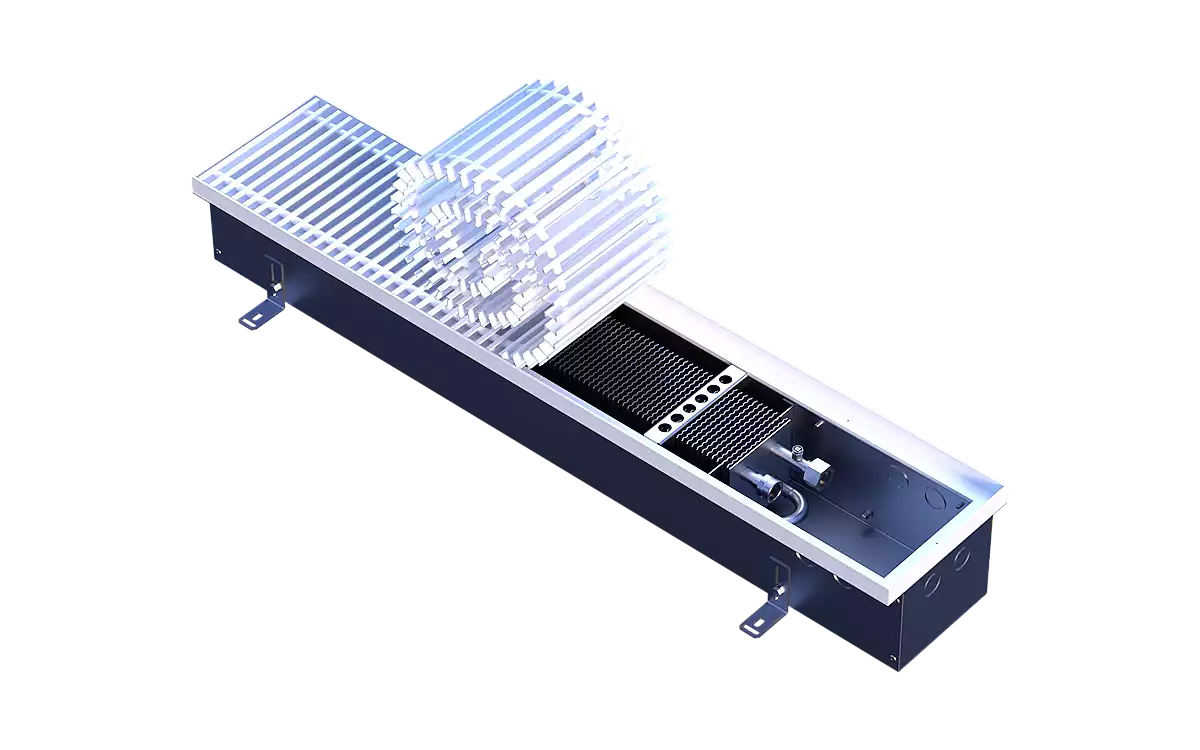

    Конвектор с корпусом из нержавеющей стали (AISI 1 мм.)

    Модель ВК.140.200.4ТК конвектора с корпусом из нержавеющей стали.
    Артикул Длина Теплоотдача Без решетки и рамки, руб. с НДС С алюминиевой решеткой и рамкой (либо окантовкой) Стоимость Решетки и рамки в составе конвектора
    ВК.140.200.600.4ТК 600 194 14617 20724 6108
    ВК.140.200.650.4ТК 650 233 15394 21837 6442
    ВК.140.200.700.4ТК 700 272 16172 23165 6993
    ВК.140.200.750.4ТК 750 311 16949 24277 7328
    ВК.140.200.800.4ТК 800 349 17726 25389 7663
    ВК.140.200.850.4ТК 850 388 18504 26717 8213
    ВК.140.200.900.4ТК 900 427 19281 27830 8548
    ВК.140.200.950.4ТК 950 466 20059 29157 9099
    ВК.140.200.1000.4ТК 1000 505 20836 30270 9434
    ВК.140.200.1050.4ТК 1050 543 21613 31598 9984
    ВК.140.200.1100.4ТК 1100 582 22391 32710 10319
    ВК.140.200.1150.4ТК 1150 621 23168 33822 10654
    ВК.140.200.1200.4ТК 1200 660 24018 35223 11205
    ВК.140.200.1250.4ТК 1250 699 24796 36335 11540
    ВК.140.200.1300.4ТК 1300 738 25573 37663 12090
    ВК.140.200.1350.4ТК 1350 776 26351 38776 12425
    ВК.140.200.1400.4ТК 1400 815 27128 40103 12976
    ВК.140.200.1450.4ТК 1450 854 27905 41216 13310
    ВК.140.200.1500.4ТК 1500 893 29144 43005 13861
    ВК.140.200.1550.4ТК 1550 932 29921 44117 14196
    ВК.140.200.1600.4ТК 1600 971 30699 45230 14531
    ВК.140.200.1650.4ТК 1650 1009 31476 46557 15081
    ВК.140.200.1700.4ТК 1700 1048 32253 47670 15416
    ВК.140.200.1750.4ТК 1750 1087 33031 48998 15967
    ВК.140.200.1800.4ТК 1800 1126 33808 50110 16302
    ВК.140.200.1850.4ТК 1850 1165 34586 51438 16852
    ВК.140.200.1900.4ТК 1900 1203 35363 52550 17187
    ВК.140.200.1950.4ТК 1950 1242 36213 53735 17522
    ВК.140.200.2000.4ТК 2000 1281 37283 55355 18073
    ВК.140.200.2050.4ТК 2050 1320 38060 56468 18408
    ВК.140.200.2100.4ТК 2100 1359 38838 57796 18958
    ВК.140.200.2150.4ТК 2150 1398 39615 58908 19293
    ВК.140.200.2200.4ТК 2200 1436 40392 60236 19844
    ВК.140.200.2250.4ТК 2250 1475 41170 61348 20179
    ВК.140.200.2300.4ТК 2300 1514 41947 62461 20513
    ВК.140.200.2350.4ТК 2350 1553 42725 63789 21064
    ВК.140.200.2400.4ТК 2400 1592 43502 64901 21399
    ВК.140.200.2450.4ТК 2450 1630 44741 66690 21949
    ВК.140.200.2500.4ТК 2500 1669 45518 67802 22284
    ВК.140.200.2550.4ТК 2550 1708 46295 69130 22835
    ВК.140.200.2600.4ТК 2600 1747 47073 70243 23170
    ВК.140.200.2650.4ТК 2650 1786 47850 71570 23720
    ВК.140.200.2700.4ТК 2700 1825 48700 72755 24055
    ВК.140.200.2750.4ТК 2750 1863 49478 73868 24390
    ВК.140.200.2800.4ТК 2800 1902 50255 75196 24941
    ВК.140.200.2850.4ТК 2850 1941 51032 76308 25276
    ВК.140.200.2900.4ТК 2900 1980 51810 77636 25826
    ВК.140.200.2950.4ТК 2950 2019 52587 78748 26161
    ВК.140.200.3000.4ТК 3000 2057 53365 80076 26712
    1 to 10 (50)

    Производитель предоставляет следующую гарантию:


    • 10 лет на пластинчатый медно-алюминиевый теплообменник;
    • 10 лет на сквозную коррозию корпуса конвектора;
    • 1 год на вентиляторы и остальные применяемые части конвектора.

    Производитель конвекторов VITRON оставляет за собой право на изменение конструкции и цены без предварительного предупреждения.

    Конструктивные особенности:

    • материал корпуса - оцинкованная сталь толщиной 1 мм, покрытая износостойким порошковым покрытием (цвет покрытия: чёрный матовый);
    • материал и покрытие решётки - анодированный алюминий, алюминий с порошковым покрытием, дерево (дуб);
    • регулировка по высоте от 0 до 40 мм за счёт специальных установочных ножек;
    • подключение теплообменника - G1/2’’ (внутренняя резьба);
    • применение материалов с повышенными теплопередающими свойствами (Сu - медь, Al - алюминий) и стойких к коррозии;
    • съёмный медно-алюминиевый теплообменник, покрытый износостойким порошковым покрытием (цвет покрытия: чёрный матовый);
    • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.

    Стандартный комплект поставки:

    • корпус из оцинкованной стали покрытый порошковым покрытием;
    • комплект установочных ножек;
    • поперечная или продольная решётка;
    • декоративная рамка из алюминиевого L и Z-образного профиля или окантовка из J и F-профиля, выполненная в цвет решётки;
    • медно-алюминиевый теплообменник (диаметр медной трубы 15 мм);
    • воздухоотводчик ручной G1/8’’;
    • технический паспорт, инструкция по монтажу и эксплуатации

    Встроенный в пол конвектор отопления ВК.150.200.4ТК, использует циркуляцию для нагрева воздуха, а не излучения, как в случае обычных радиаторов. Циркуляция создается восходящим нагретым потоком воздуха. Воздух циркулирует внутри комнаты, и температурные различия во всей комнате минимальны. Тепло в комнате более приятное и естественное.


    Другим преимуществом конвекторов VITRON является их низкая температура поверхности. Благодаря методу теплопередачи передние панели нагреваются до макс. температуры 40°C, даже при температуре воды 90°C. В результате нет опасности, даже при длительном контакте - подходит для школ, детских садов, детских комнат и т.д.


    Передача тепла в помещение происходит в теплообменнике или так называемом регистре, который состоит из медной трубы, на которую были механически установлены алюминиевые ламели. Поток горячей воды через теплообменник нагревает трубу. Это, в свою очередь, нагревает ламели, которые начинают нагревать окружающий воздух - это явление называется конвективной теплой циркуляцией воздуха.


    При разработке новой формы ламелей AL мы стремились включить все новые знания в их дизайн. Новой особенностью является уникальная горизонтальная рифленая поверхность пластин в направлении потока воздуха,  что приводит к лучшему переносу тепла в помещение - при прохождении через теплообменник воздух становится более турбулентным.
