    Внутрипольный конвекторВнутрипольные конвекторы
    Ширина 160 мм. Высота 140 мм.
    Внутрипольный конвектор

    Модель ВК.140.160.4ТК

    Высота : 140 мм.

    Ширина : 160 мм.

    Тепловая мощность :  (95/85/20 °C)  169 - 1790 Вт.

    Стандартная длина : 600-3000 (шаг 50 мм.)

    Конвекторы отопления
    Конвекторы отопления
    Конвекторы отопления

    Отопительный прибор, в котором тепло от теплоносителя передаётся в отапливаемое помещение конвекцией.

    Конвекторы отопления водяные
    Водяные конвекторы отопления

    В качестве теплоносителя выступает вода, нагревающая медную трубку, от которой тепло передается алюминиевым ламелям

    Внутрипольный конвектор
    Модель Высота, мм Ширина, мм Тепловая мощность, Вт Стандартная длина, мм
    ВК.140.160.4ТК 140 160 169 - 1790 Вт. 600 - 3000 (шаг 50 мм)

    Исполнение данной ширины возможно только под окантовку

    Внутрипольный конвекторВнутрипольный конвектор
    Оцинкованная сталь Нержавеющая сталь

    ВК.140.160.4ТК

    (Теплообменник 4 трубный, квадратный)

    • Регулируемая высота корпуса 0 - 40 мм.
    • Теплообменник 4-трубный
    • Длина оребрения L- 350 мм.
    • Высота оребрения 100 мм.
    • Диаметр трубы 15 мм.
    • Ширина оребрения 100 мм.
    • Межосевое расстояние патрубков теплообменника 150 мм.
    • Подключение 2 х G1/2"
    • Рабочее давление 16 атм (1,6 МПа)
    • Максимальная температура теплоносителя 95 °С
    Внутрипольный конвектор ВК 140

    Конвектор с корпусом из оцинкованной стали, крашеный в черный цвет.

    Модель ВК.140.160.4ТК конвектора с корпусом из оцинкованной стали (ОЦ 1 мм.), крашеный в черный цвет.
    Внутрипольный конвектор
    Артикул Длина Теплоотдача Без решетки и рамки, руб. с НДС С алюминиевой решеткой и рамкой (либо окантовкой) Стоимость Решетки и рамки в составе конвектора
    ВК.140.160.600.4ТК 600 169 10882 15913 5031
    ВК.140.160.650.4ТК 650 203 11424 16720 5297
    ВК.140.160.700.4ТК 700 236 11965 17725 5760
    ВК.140.160.750.4ТК 750 270 12507 18532 6025
    ВК.140.160.800.4ТК 800 304 13048 19339 6291
    ВК.140.160.850.4ТК 850 338 13590 20344 6754
    ВК.140.160.900.4ТК 900 372 14131 21151 7019
    ВК.140.160.950.4ТК 950 405 14673 22155 7482
    ВК.140.160.1000.4ТК 1000 439 15214 22962 7748
    ВК.140.160.1050.4ТК 1050 473 15756 23967 8211
    ВК.140.160.1100.4ТК 1100 507 16297 24774 8477
    ВК.140.160.1150.4ТК 1150 540 16839 25581 8742
    ВК.140.160.1200.4ТК 1200 574 17443 26648 9205
    ВК.140.160.1250.4ТК 1250 608 17985 27455 9471
    ВК.140.160.1300.4ТК 1300 642 18526 28460 9934
    ВК.140.160.1350.4ТК 1350 675 19068 29267 10199
    ВК.140.160.1400.4ТК 1400 709 19609 30272 10663
    ВК.140.160.1450.4ТК 1450 743 20151 31079 10928
    ВК.140.160.1500.4ТК 1500 777 21122 32513 11391
    ВК.140.160.1550.4ТК 1550 811 21664 33320 11657
    ВК.140.160.1600.4ТК 1600 844 22205 34127 11922
    ВК.140.160.1650.4ТК 1650 878 22747 35132 12385
    ВК.140.160.1700.4ТК 1700 912 23288 35939 12651
    ВК.140.160.1750.4ТК 1750 946 23830 36944 13114
    ВК.140.160.1800.4ТК 1800 979 24371 37751 13379
    ВК.140.160.1850.4ТК 1850 1013 24913 38756 13843
    ВК.140.160.1900.4ТК 1900 1047 25454 39563 14108
    ВК.140.160.1950.4ТК 1950 1081 26059 40432 14374
    ВК.140.160.2000.4ТК 2000 1115 26787 41624 14837
    ВК.140.160.2050.4ТК 2050 1148 27329 42431 15102
    ВК.140.160.2100.4ТК 2100 1182 27870 43436 15565
    ВК.140.160.2150.4ТК 2150 1216 28412 44243 15831
    ВК.140.160.2200.4ТК 2200 1250 28953 45248 16294
    ВК.140.160.2250.4ТК 2250 1283 29495 46055 16560
    ВК.140.160.2300.4ТК 2300 1317 30037 46862 16825
    ВК.140.160.2350.4ТК 2350 1351 30578 47866 17288
    ВК.140.160.2400.4ТК 2400 1385 31120 48673 17554
    ВК.140.160.2450.4ТК 2450 1418 32091 50108 18017
    ВК.140.160.2500.4ТК 2500 1452 32633 50915 18282
    ВК.140.160.2550.4ТК 2550 1486 33174 51920 18746
    ВК.140.160.2600.4ТК 2600 1520 33716 52727 19011
    ВК.140.160.2650.4ТК 2650 1554 34257 53731 19474
    ВК.140.160.2700.4ТК 2700 1587 34861 54601 19740
    ВК.140.160.2750.4ТК 2750 1621 35403 55408 20005
    ВК.140.160.2800.4ТК 2800 1655 35944 56413 20468
    ВК.140.160.2850.4ТК 2850 1689 36486 57220 20734
    ВК.140.160.2900.4ТК 2900 1722 37027 58224 21197
    ВК.140.160.2950.4ТК 2950 1756 37569 59031 21462
    ВК.140.160.3000.4ТК 3000 1790 38948 60874 21926
    1 to 10 (50)

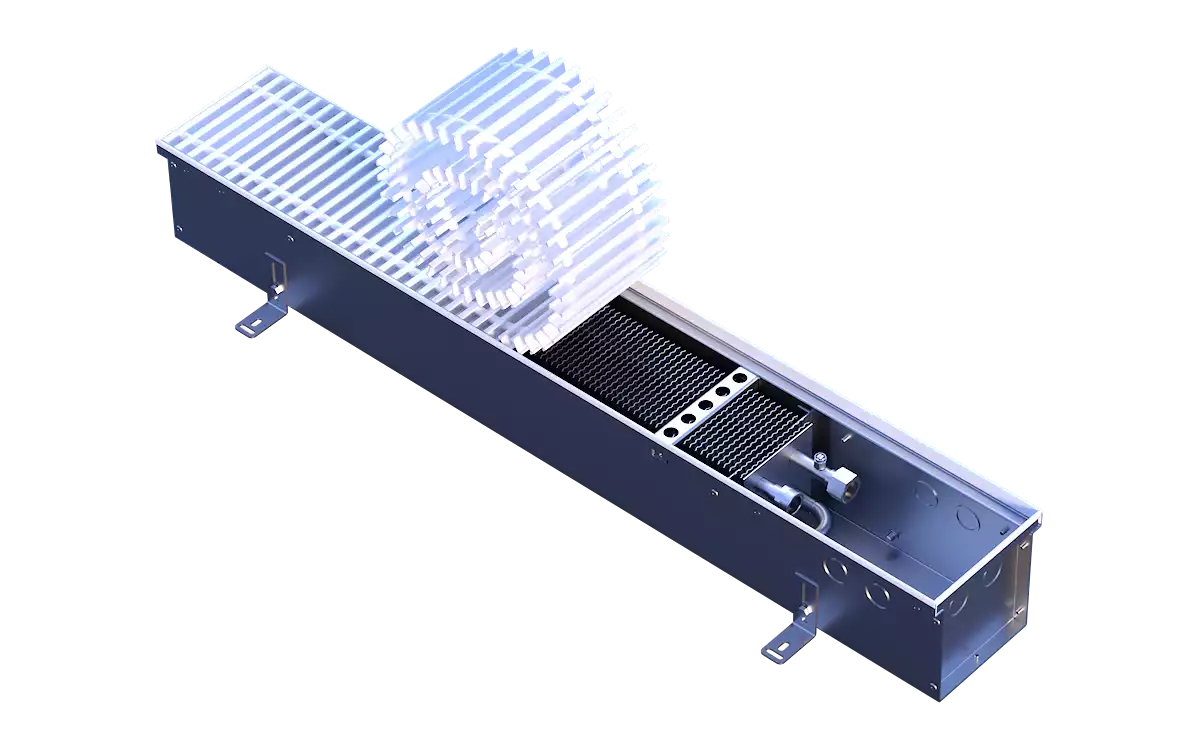

    Конвектор с корпусом из нержавеющей стали (AISI 1 мм.)

    Модель ВК.140.160.4ТК конвектора с корпусом из нержавеющей стали.
    Артикул Длина Теплоотдача Без решетки и рамки, руб. с НДС С алюминиевой решеткой и рамкой (либо окантовкой) Стоимость Решетки и рамки в составе конвектора
    ВК.140.160.600.4ТК 600 169 12846 17877 5031
    ВК.140.160.650.4ТК 650 203 13531 18828 5297
    ВК.140.160.700.4ТК 700 236 14216 19976 5760
    ВК.140.160.750.4ТК 750 270 14901 20927 6025
    ВК.140.160.800.4ТК 800 304 15587 21877 6291
    ВК.140.160.850.4ТК 850 338 16272 23025 6754
    ВК.140.160.900.4ТК 900 372 16957 23976 7019
    ВК.140.160.950.4ТК 950 405 17642 25124 7482
    ВК.140.160.1000.4ТК 1000 439 18327 26075 7748
    ВК.140.160.1050.4ТК 1050 473 19012 27223 8211
    ВК.140.160.1100.4ТК 1100 507 19697 28174 8477
    ВК.140.160.1150.4ТК 1150 540 20382 29124 8742
    ВК.140.160.1200.4ТК 1200 574 21134 30339 9205
    ВК.140.160.1250.4ТК 1250 608 21819 31289 9471
    ВК.140.160.1300.4ТК 1300 642 22504 32438 9934
    ВК.140.160.1350.4ТК 1350 675 23189 33388 10199
    ВК.140.160.1400.4ТК 1400 709 23874 34537 10663
    ВК.140.160.1450.4ТК 1450 743 24559 35487 10928
    ВК.140.160.1500.4ТК 1500 777 25622 37013 11391
    ВК.140.160.1550.4ТК 1550 811 26307 37964 11657
    ВК.140.160.1600.4ТК 1600 844 26992 38914 11922
    ВК.140.160.1650.4ТК 1650 878 27677 40063 12385
    ВК.140.160.1700.4ТК 1700 912 28362 41013 12651
    ВК.140.160.1750.4ТК 1750 946 29047 42161 13114
    ВК.140.160.1800.4ТК 1800 979 29732 43112 13379
    ВК.140.160.1850.4ТК 1850 1013 30418 44260 13843
    ВК.140.160.1900.4ТК 1900 1047 31103 45211 14108
    ВК.140.160.1950.4ТК 1950 1081 31854 46228 14374
    ВК.140.160.2000.4ТК 2000 1115 32807 47644 14837
    ВК.140.160.2050.4ТК 2050 1148 33493 48595 15102
    ВК.140.160.2100.4ТК 2100 1182 34178 49743 15565
    ВК.140.160.2150.4ТК 2150 1216 34863 50694 15831
    ВК.140.160.2200.4ТК 2200 1250 35548 51842 16294
    ВК.140.160.2250.4ТК 2250 1283 36233 52792 16560
    ВК.140.160.2300.4ТК 2300 1317 36918 53743 16825
    ВК.140.160.2350.4ТК 2350 1351 37603 54891 17288
    ВК.140.160.2400.4ТК 2400 1385 38288 55842 17554
    ВК.140.160.2450.4ТК 2450 1418 39351 57368 18017
    ВК.140.160.2500.4ТК 2500 1452 40036 58318 18282
    ВК.140.160.2550.4ТК 2550 1486 40721 59467 18746
    ВК.140.160.2600.4ТК 2600 1520 41406 60417 19011
    ВК.140.160.2650.4ТК 2650 1554 42091 61566 19474
    ВК.140.160.2700.4ТК 2700 1587 42843 62583 19740
    ВК.140.160.2750.4ТК 2750 1621 43528 63533 20005
    ВК.140.160.2800.4ТК 2800 1655 44213 64681 20468
    ВК.140.160.2850.4ТК 2850 1689 44898 65632 20734
    ВК.140.160.2900.4ТК 2900 1722 45583 66780 21197
    ВК.140.160.2950.4ТК 2950 1756 46268 67731 21462
    ВК.140.160.3000.4ТК 3000 1790 47843 69769 21926
    1 to 10 (50)

    Производитель предоставляет следующую гарантию:


    • 10 лет на пластинчатый медно-алюминиевый теплообменник;
    • 10 лет на сквозную коррозию корпуса конвектора;
    • 1 год на вентиляторы и остальные применяемые части конвектора.

    Производитель конвекторов VITRON оставляет за собой право на изменение конструкции и цены без предварительного предупреждения.

    Конструктивные особенности:

    • материал корпуса - оцинкованная сталь толщиной 1 мм, покрытая износостойким порошковым покрытием (цвет покрытия: чёрный матовый);
    • материал и покрытие решётки - анодированный алюминий, алюминий с порошковым покрытием, дерево (дуб);
    • регулировка по высоте от 0 до 40 мм за счёт специальных установочных ножек;
    • подключение теплообменника - G1/2’’ (внутренняя резьба);
    • применение материалов с повышенными теплопередающими свойствами (Сu - медь, Al - алюминий) и стойких к коррозии;
    • съёмный медно-алюминиевый теплообменник, покрытый износостойким порошковым покрытием (цвет покрытия: чёрный матовый);
    • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.

    Стандартный комплект поставки:

    • корпус из оцинкованной стали покрытый порошковым покрытием;
    • комплект установочных ножек;
    • поперечная или продольная решётка;
    • декоративная рамка из алюминиевого L и Z-образного профиля или окантовка из J и F-профиля, выполненная в цвет решётки;
    • медно-алюминиевый теплообменник (диаметр медной трубы 15 мм);
    • воздухоотводчик ручной G1/8’’;
    • технический паспорт, инструкция по монтажу и эксплуатации

    Внутрипольный конвектор ВК.150.160.4ТК, использует циркуляцию для нагрева воздуха, а не излучения, как в случае обычных радиаторов. Циркуляция создается восходящим нагретым потоком воздуха. Воздух циркулирует внутри комнаты, и температурные различия во всей комнате минимальны. Тепло в комнате более приятное и естественное.


    Другим преимуществом конвекторов VITRON является их низкая температура поверхности. Благодаря методу теплопередачи передние панели нагреваются до макс. температуры 40°C, даже при температуре воды 90°C. В результате нет опасности, даже при длительном контакте - подходит для школ, детских садов, детских комнат и т.д.


    Передача тепла в помещение происходит в теплообменнике или так называемом регистре, который состоит из медной трубы, на которую были механически установлены алюминиевые ламели. Поток горячей воды через теплообменник нагревает трубу. Это, в свою очередь, нагревает ламели, которые начинают нагревать окружающий воздух - это явление называется конвективной теплой циркуляцией воздуха.


    При разработке новой формы ламелей AL мы стремились включить все новые знания в их дизайн. Новой особенностью является уникальная горизонтальная рифленая поверхность пластин в направлении потока воздуха,  что приводит к лучшему переносу тепла в помещение - при прохождении через теплообменник воздух становится более турбулентным.
