Конвектор в пол цена



Модель ВКВ.110.360.4ТГ





Тип конвектора : ВКВ 110.360.4ТГ

Высота : 110 мм.

Ширина : 360 мм.

Исполнение : с вентилятором

Тепловая мощность : DIN 4704 (90/70/20 °C)  339 - 10944 Вт.

Стандартная длина : 700, 900, 1000-3000 (шаг 50 мм.)

Конвектор в пол цена ВКВ.110.360

Характеристики конвектора ВКВ 110.360.4ТГ

2 теплообменниа (4 трубный, горизонтальный)

Тип Высота [мм] Ширина [мм] Тепловая мощность Стандартная длина [мм]
(90/70/20 °С) [Вт]
ВК.110.360.4ТГ* 110 360 339 - 10944 700,900,1000 - 3000 (шаг 250 мм)
* Теплообменник 4-х трубный горизонтальный (.4ТГ)





Конвектор в пол цена ВКВ 110 360



ВКВ.110.360.4ТГ

(Теплообменник 4-х трубный, горизонтальный)



Регулируемая высота корпуса конвектора 0 - 40 мм
Теплообменник 4-трубный
Длина оребрения L- 350 мм
Ширина оребрения 200
Высота оребрения 50
Диаметр трубы 15
Рабочее давление 16 атм (1,6 МПа)
Подключение 2 х G1/2' (внутренняя резьба)
Межосевое расстояние патрубков теплообменника 150 мм.
Максимальная температура теплоносителя 95 °С
Напряжение ~230 В, 50 Гц
~12 В, 50 Гц
Вентилятор ВЫКЛ.

Теплопроизводительность конвектора при выключенном вентиляторе

Температура
теплоносителя °С (tвх/tвых)
Температура
воздуха в помещении °С
Стандартная длина конвектора [мм]
700 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
(DIN 4704) 90/70 20 339 509 594 806 1018 1230 1443 1655 1867 2079 2291
(EN-442) 75/65 20 268 402 469 636 803 971 1138 1306 1473 1640 1808
90/70 22 325 487 568 771 974 1177 1380 1583 1786 1989 2192
90/70 18 354 531 620 841 1063 1284 1505 1727 1948 2170 2391
80/70 22 289 433 506 686 867 1047 1228 1408 1589 1769 1950
80/70 20 303 455 530 720 909 1099 1288 1478 1667 1857 2046
80/70 18 318 476 556 754 953 1151 1350 1548 1746 1945 2143
75/65 22 254 381 444 603 762 921 1079 1238 1397 1556 1714
75/65 18 282 423 493 669 845 1022 1198 1374 1550 1726 1902
Потребляемая мощность при
напряжении питания ~230 В, [Вт]
17 33 33 28 28 61 56 56 89 89 84
Потребляемая мощность при
напряжении питания ~12 В, [Вт]
18 27 27 31 31 58 62 62 89 89 93
L- длина конвектора, мм

Минимальные обороты

Теплопроизводительность конвектора при минимальных оборотах вентилятора

Температура
теплоносителя °С (tвх/tвых)
Температура
воздуха в помещении °С
Стандартная длина конвектора [мм]
700 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
(DIN 4704) 90/70 20 1165 1747 2038 2766 3494 4222 4949 5677 6405 7133 7861
(EN-442) 75/65 20 919 1378 1608 2182 2756 3331 3905 4479 5053 5628 6202
90/70 22 1114 1672 1950 2647 3343 4040 4736 5432 6129 6825 7522
90/70 18 1215 1823 2127 2886 3646 4405 5165 5924| 6684 7444 8203
80/70 22 991 1487 1734 2354 2973 3593 4212 4832 5451 6071 6690
80/70 20 1040 1560 1820 2470 3120 3770 4420 5070 5720 6370 7020
80/70 18 1089 1634 1907 2587 3268 3949 4630 5311 5992 6673 7354
75/65 22 871 1307 1525 2069 2614 3159 3703 4248 4792 5337 5881
75/65 18 967 1450 1692 2296 2901 3505 4109 4714 5318 5922 6526
Потребляемая мощность при
напряжении питания ~230 В, [Вт]
17 33 33 28 28 61 56 56 89 89 84
Потребляемая мощность при
напряжении питания ~12 В, [Вт]
18 27 27 31 31 58 62 62 89 89 93
L- длина конвектора, мм

Средние об.

Теплопроизводительность конвектора при средних оборотах вентилятора

Температура
теплоносителя °С (tвх/tвых)
Температура
воздуха в помещении °С
Стандартная длина конвектора [мм]
700 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
(DIN 4704) 90/70 20 1262 1893 2208 2997 3785 4574 5362 6151 6939 7728 8517
(EN-442) 75/65 20 995 1493 1742 2364 2986 3609 4231 4853 5475 6097 6719
90/70 22 1207 1811 2113 2867 3622 4377 5131 5886 6640 7395 8149
90/70 18 1317 1975 2304 3127 3950 4773 5596 6419 7242 8065 8887
80/70 22 1074 1611 1879 2550 3221 3893 4564 5235 5906 6577 7248
80/70 20 1127 1690 1972 2676 3380 4085 4789 5493 6197 6901 7606
80/70 18 1180 1770 2066 2803 3541 4279 5016 5754 6492 7229 7967
75/65 22 944 1416 1652 2242 2832 3422 4012 4602 5192 5782 6372
75/65 18 1048 1571 1833 2488 3143 3797 4452 5107 5761 6416 7071
Потребляемая мощность при
напряжении питания ~230 В, [Вт]
17 33 33 28 28 61 56 56 89 89 84
Потребляемая мощность при
напряжении питания ~12 В, [Вт]
18 27 27 31 31 58 62 62 89 89 93
L- длина конвектора, мм

Максимальные об.

Теплопроизводительность конвектора при максимальных оборотах вентилятора

Температура
теплоносителя °С (tвх/tвых)
Температура
воздуха в помещении °С
Стандартная длина конвектора [мм]
700 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
(DIN 4704) 90/70 20 1621 2432 2837 3851 4864 5877 6891 7904 8917 9930 10944
(EN-442) 75/65 20 1279 1919 2239 3038 3838 4637 5436 6236 7035 7835 8634
90/70 22 1551 2327 2715 3685 4654 5624 6593 7563 8533 9502 10472
90/70 18 1692 2538 2961 4018 5076 6133 7191 8248 9305 10363 11420
80/70 22 1380 2070 2415 3277 4139 5002 5864 6727 7589 8451 9314
80/70 20 1448 2172 2534 3439 4344 5249 6154 7059 7963 8868 9773
80/70 18 1517 2275 2654 3602 4550 5498 6446 7394 8342 9290 10238
75/65 22 1213 1820 2123 2881 3639 4397 5155 5914 6672 7430 8188
75/65 18 1346 2019 2356 3197 4038 4880 5721 6562 7403 8245 9086
Потребляемая мощность при
напряжении питания ~230 В, [Вт]
17 33 33 28 28 61 56 56 89 89 84
Потребляемая мощность при
напряжении питания ~12 В, [Вт]
18 27 27 31 31 58 62 62 89 89 93
L- длина конвектора, мм



Цена на конвектор ВКВ.110.360.4ТГ (Шаг 50 мм)

Цены на ВКВ.110.360.4ТГ
Скачать цены

Имя файла: Цена модели ВКВ.110.360.4ТГ

Автоматика
Скачать цены

Имя файла: Цена автоматика Vitron

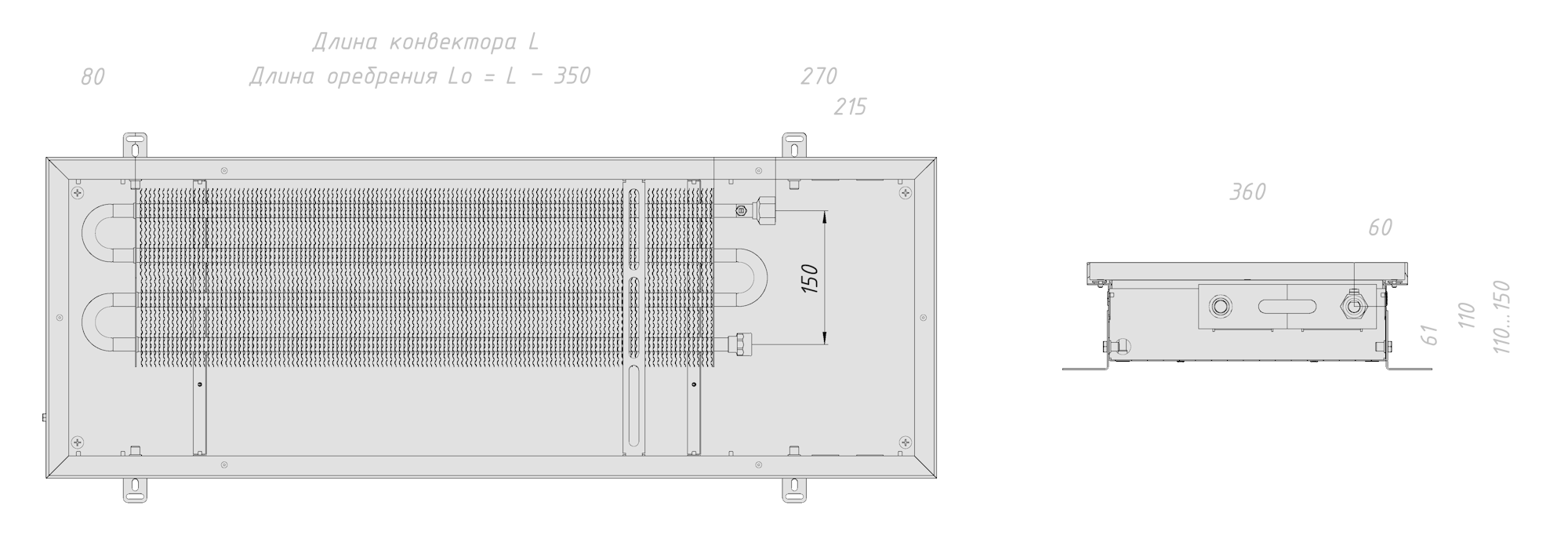

Размеры ВКВ.110.360.4ТГ



Конвектор в пол цена ВКВ 110 360 разрез

Конвектор в пол цена ВКВ 110 360 вид сверху



Конвектор в пол цена ВКВ 110 360 монтаж

Конвектор в пол цена ВКВ 110 360 регулирование

Конвектор в пол цена ВКВ 110 360 схемы подключения

Стандартный комплект поставки


  • корпус из оцинкованной стали покрытый порошковым покрытием;
  • комплект крепежно-регулировочных ножек;
  • поперечная рулонная решетка из анодированного алюминия или дерева;
  • декоративная рамка из алюминия J - образного или углового профиля, выполненная в цвет решетки;
  • медно-алюминиевый теплообменник;
  • воздухоспускной клапан G1/2’;
  • технический паспорт, инструкция по монтажу и эксплуатации;
Стандартный комплект поставки

Конструктивные особенности


  • материал корпуса - оцинкованная сталь покрытая, износостойким порошковым покрытием (цвет покрытия: черный матовый);
  • материал решетки - анодированный алюминий, дерево;
  • регулировка корпуса по высоте от 0 до 40 мм за счет специальных регулировочных ножек;
  • подключение теплообменника - G1/2’ (внутренняя резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu - медь, Al - алюминий) и стойких к коррози;
  • съёмный медно-алюминиевый теплообменник с износостойким порошковым покрытием (цвет покрытия: черный матовый);
  • специальные юстировочные шпильки позволяют легко выравнять конвектор в горизонтальной плоскости.
Конструктивные особенности
