Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.110.360.4ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 4-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
110 мм
Ширина
360 мм
Мощность
283–2998 Вт
Длина
600–3000 мм
ВК · МАХ · 110 · 360 · 4ТГ
Внутрипольный конвектор ВК.МАХ.110.360.4ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.110.360.4ТГ
4-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
4-трубный, горизонтального исполнения
Ширина оребрения
200 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
150 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.110.360.600.4ТГ600 мм283 Вт23 639 ₽28 291 ₽10 033 ₽
ВК.МАХ.110.360.650.4ТГ650 мм339 Вт24 837 ₽29 705 ₽10 636 ₽
ВК.МАХ.110.360.700.4ТГ700 мм396 Вт26 035 ₽31 120 ₽11 491 ₽
ВК.МАХ.110.360.750.4ТГ750 мм453 Вт27 233 ₽32 534 ₽12 094 ₽
ВК.МАХ.110.360.800.4ТГ800 мм509 Вт28 828 ₽33 964 ₽12 698 ₽
ВК.МАХ.110.360.850.4ТГ850 мм566 Вт30 026 ₽35 379 ₽13 553 ₽
ВК.МАХ.110.360.900.4ТГ900 мм622 Вт31 224 ₽36 793 ₽14 156 ₽
ВК.МАХ.110.360.950.4ТГ950 мм679 Вт32 422 ₽38 208 ₽15 011 ₽
ВК.МАХ.110.360.1000.4ТГ1000 мм735 Вт33 691 ₽39 692 ₽15 614 ₽
ВК.МАХ.110.360.1050.4ТГ1050 мм792 Вт34 889 ₽41 107 ₽16 469 ₽
ВК.МАХ.110.360.1100.4ТГ1100 мм848 Вт36 087 ₽42 521 ₽17 072 ₽
ВК.МАХ.110.360.1150.4ТГ1150 мм905 Вт37 285 ₽43 936 ₽17 676 ₽
ВК.МАХ.110.360.1200.4ТГ1200 мм962 Вт38 484 ₽45 351 ₽18 530 ₽
ВК.МАХ.110.360.1250.4ТГ1250 мм1018 Вт39 682 ₽46 765 ₽19 134 ₽
ВК.МАХ.110.360.1300.4ТГ1300 мм1075 Вт40 880 ₽48 180 ₽19 989 ₽
ВК.МАХ.110.360.1350.4ТГ1350 мм1131 Вт42 079 ₽49 594 ₽20 592 ₽
ВК.МАХ.110.360.1400.4ТГ1400 мм1188 Вт43 277 ₽51 009 ₽21 447 ₽
ВК.МАХ.110.360.1450.4ТГ1450 мм1244 Вт44 475 ₽52 423 ₽22 050 ₽
ВК.МАХ.110.360.1500.4ТГ1500 мм1301 Вт46 537 ₽54 962 ₽22 905 ₽
ВК.МАХ.110.360.1550.4ТГ1550 мм1358 Вт47 735 ₽56 376 ₽23 508 ₽
ВК.МАХ.110.360.1600.4ТГ1600 мм1414 Вт48 934 ₽57 791 ₽24 112 ₽
ВК.МАХ.110.360.1650.4ТГ1650 мм1471 Вт50 132 ₽59 205 ₽24 967 ₽
ВК.МАХ.110.360.1700.4ТГ1700 мм1527 Вт51 330 ₽60 620 ₽25 570 ₽
ВК.МАХ.110.360.1750.4ТГ1750 мм1584 Вт52 529 ₽62 034 ₽26 425 ₽
ВК.МАХ.110.360.1800.4ТГ1800 мм1640 Вт53 727 ₽63 449 ₽27 028 ₽
ВК.МАХ.110.360.1850.4ТГ1850 мм1697 Вт54 925 ₽64 864 ₽27 883 ₽
ВК.МАХ.110.360.1900.4ТГ1900 мм1754 Вт56 123 ₽66 278 ₽28 486 ₽
ВК.МАХ.110.360.1950.4ТГ1950 мм1810 Вт57 322 ₽67 693 ₽29 090 ₽
ВК.МАХ.110.360.2000.4ТГ2000 мм1867 Вт59 028 ₽69 290 ₽29 945 ₽
ВК.МАХ.110.360.2050.4ТГ2050 мм1923 Вт60 226 ₽70 704 ₽30 548 ₽
ВК.МАХ.110.360.2100.4ТГ2100 мм1980 Вт61 424 ₽72 119 ₽31 403 ₽
ВК.МАХ.110.360.2150.4ТГ2150 мм2036 Вт62 623 ₽73 533 ₽32 006 ₽
ВК.МАХ.110.360.2200.4ТГ2200 мм2093 Вт63 821 ₽74 948 ₽32 861 ₽
ВК.МАХ.110.360.2250.4ТГ2250 мм2149 Вт65 019 ₽76 362 ₽33 464 ₽
ВК.МАХ.110.360.2300.4ТГ2300 мм2206 Вт66 218 ₽77 777 ₽34 068 ₽
ВК.МАХ.110.360.2350.4ТГ2350 мм2263 Вт67 416 ₽79 192 ₽34 923 ₽
ВК.МАХ.110.360.2400.4ТГ2400 мм2319 Вт68 614 ₽80 606 ₽35 526 ₽
ВК.МАХ.110.360.2450.4ТГ2450 мм2376 Вт69 812 ₽82 021 ₽36 381 ₽
ВК.МАХ.110.360.2500.4ТГ2500 мм2432 Вт71 874 ₽84 559 ₽36 984 ₽
ВК.МАХ.110.360.2550.4ТГ2550 мм2489 Вт73 469 ₽85 989 ₽37 839 ₽
ВК.МАХ.110.360.2600.4ТГ2600 мм2545 Вт74 667 ₽87 403 ₽38 442 ₽
ВК.МАХ.110.360.2650.4ТГ2650 мм2602 Вт75 865 ₽88 818 ₽39 297 ₽
ВК.МАХ.110.360.2700.4ТГ2700 мм2659 Вт77 063 ₽90 233 ₽39 900 ₽
ВК.МАХ.110.360.2750.4ТГ2750 мм2715 Вт78 262 ₽91 647 ₽40 504 ₽
ВК.МАХ.110.360.2800.4ТГ2800 мм2772 Вт79 460 ₽93 062 ₽41 359 ₽
ВК.МАХ.110.360.2850.4ТГ2850 мм2828 Вт80 658 ₽94 476 ₽41 962 ₽
ВК.МАХ.110.360.2900.4ТГ2900 мм2885 Вт81 857 ₽95 891 ₽42 817 ₽
ВК.МАХ.110.360.2950.4ТГ2950 мм2941 Вт83 055 ₽97 305 ₽43 420 ₽
ВК.МАХ.110.360.3000.4ТГ3000 мм2998 Вт84 541 ₽99 007 ₽44 275 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.110.360.4ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

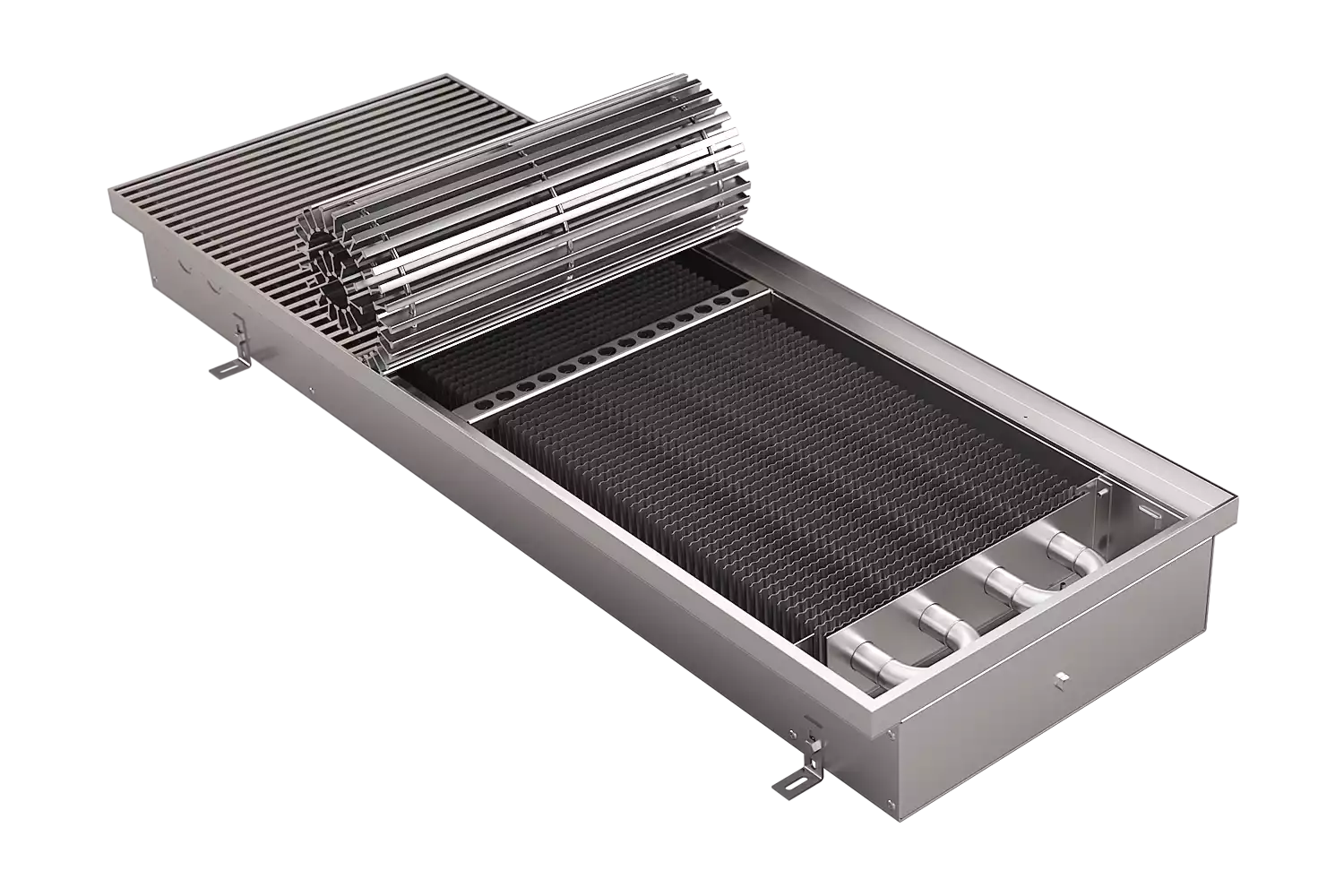

ВК.МАХ.110.360.4ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.110.360.4ТГ

Внутрипольные конвекторы отопления ВК.МАХ.110.360.4ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
