Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.150.360.4ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 4-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
150 мм
Ширина
360 мм
Мощность
317–3361 Вт
Длина
600–3000 мм
ВК · МАХ · 150 · 360 · 4ТГ
Внутрипольный конвектор ВК.МАХ.150.360.4ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.150.360.4ТГ
4-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
4-трубный, горизонтального исполнения
Ширина оребрения
200 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
150 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.150.360.600.4ТГ600 мм317 Вт24 669 ₽30 104 ₽10 033 ₽
ВК.МАХ.150.360.650.4ТГ650 мм380 Вт25 905 ₽31 586 ₽10 636 ₽
ВК.МАХ.150.360.700.4ТГ700 мм444 Вт27 141 ₽33 068 ₽11 491 ₽
ВК.МАХ.150.360.750.4ТГ750 мм507 Вт28 377 ₽34 550 ₽12 094 ₽
ВК.МАХ.150.360.800.4ТГ800 мм571 Вт30 009 ₽36 048 ₽12 698 ₽
ВК.МАХ.150.360.850.4ТГ850 мм634 Вт31 245 ₽37 530 ₽13 553 ₽
ВК.МАХ.150.360.900.4ТГ900 мм698 Вт32 481 ₽39 012 ₽14 156 ₽
ВК.МАХ.150.360.950.4ТГ950 мм761 Вт33 717 ₽40 494 ₽15 011 ₽
ВК.МАХ.150.360.1000.4ТГ1000 мм824 Вт35 023 ₽42 046 ₽15 614 ₽
ВК.МАХ.150.360.1050.4ТГ1050 мм888 Вт36 259 ₽43 529 ₽16 469 ₽
ВК.МАХ.150.360.1100.4ТГ1100 мм951 Вт37 496 ₽45 011 ₽17 072 ₽
ВК.МАХ.150.360.1150.4ТГ1150 мм1015 Вт38 732 ₽46 493 ₽17 676 ₽
ВК.МАХ.150.360.1200.4ТГ1200 мм1078 Вт39 968 ₽47 975 ₽18 530 ₽
ВК.МАХ.150.360.1250.4ТГ1250 мм1141 Вт41 204 ₽49 457 ₽19 134 ₽
ВК.МАХ.150.360.1300.4ТГ1300 мм1205 Вт42 440 ₽50 940 ₽19 989 ₽
ВК.МАХ.150.360.1350.4ТГ1350 мм1268 Вт43 676 ₽52 422 ₽20 592 ₽
ВК.МАХ.150.360.1400.4ТГ1400 мм1332 Вт44 912 ₽53 904 ₽21 447 ₽
ВК.МАХ.150.360.1450.4ТГ1450 мм1395 Вт46 148 ₽55 386 ₽22 050 ₽
ВК.МАХ.150.360.1500.4ТГ1500 мм1458 Вт48 390 ₽58 241 ₽22 905 ₽
ВК.МАХ.150.360.1550.4ТГ1550 мм1522 Вт49 626 ₽59 723 ₽23 508 ₽
ВК.МАХ.150.360.1600.4ТГ1600 мм1585 Вт50 862 ₽61 205 ₽24 112 ₽
ВК.МАХ.150.360.1650.4ТГ1650 мм1649 Вт52 098 ₽62 687 ₽24 967 ₽
ВК.МАХ.150.360.1700.4ТГ1700 мм1712 Вт53 335 ₽64 169 ₽25 570 ₽
ВК.МАХ.150.360.1750.4ТГ1750 мм1776 Вт54 571 ₽65 652 ₽26 425 ₽
ВК.МАХ.150.360.1800.4ТГ1800 мм1839 Вт55 807 ₽67 134 ₽27 028 ₽
ВК.МАХ.150.360.1850.4ТГ1850 мм1902 Вт57 043 ₽68 616 ₽27 883 ₽
ВК.МАХ.150.360.1900.4ТГ1900 мм1966 Вт58 279 ₽70 098 ₽28 486 ₽
ВК.МАХ.150.360.1950.4ТГ1950 мм2029 Вт59 515 ₽71 580 ₽29 090 ₽
ВК.МАХ.150.360.2000.4ТГ2000 мм2093 Вт61 259 ₽73 245 ₽29 945 ₽
ВК.МАХ.150.360.2050.4ТГ2050 мм2156 Вт62 495 ₽74 727 ₽30 548 ₽
ВК.МАХ.150.360.2100.4ТГ2100 мм2219 Вт63 731 ₽76 209 ₽31 403 ₽
ВК.МАХ.150.360.2150.4ТГ2150 мм2283 Вт64 967 ₽77 692 ₽32 006 ₽
ВК.МАХ.150.360.2200.4ТГ2200 мм2346 Вт66 203 ₽79 174 ₽32 861 ₽
ВК.МАХ.150.360.2250.4ТГ2250 мм2410 Вт67 439 ₽80 656 ₽33 464 ₽
ВК.МАХ.150.360.2300.4ТГ2300 мм2473 Вт68 676 ₽82 138 ₽34 068 ₽
ВК.МАХ.150.360.2350.4ТГ2350 мм2536 Вт69 912 ₽83 620 ₽34 923 ₽
ВК.МАХ.150.360.2400.4ТГ2400 мм2600 Вт71 148 ₽85 103 ₽35 526 ₽
ВК.МАХ.150.360.2450.4ТГ2450 мм2663 Вт72 384 ₽86 585 ₽36 381 ₽
ВК.МАХ.150.360.2500.4ТГ2500 мм2727 Вт74 626 ₽89 439 ₽36 984 ₽
ВК.МАХ.150.360.2550.4ТГ2550 мм2790 Вт76 258 ₽90 937 ₽37 839 ₽
ВК.МАХ.150.360.2600.4ТГ2600 мм2853 Вт77 494 ₽92 419 ₽38 442 ₽
ВК.МАХ.150.360.2650.4ТГ2650 мм2917 Вт78 730 ₽93 901 ₽39 297 ₽
ВК.МАХ.150.360.2700.4ТГ2700 мм2980 Вт79 966 ₽95 383 ₽39 900 ₽
ВК.МАХ.150.360.2750.4ТГ2750 мм3044 Вт81 202 ₽96 865 ₽40 504 ₽
ВК.МАХ.150.360.2800.4ТГ2800 мм3107 Вт82 438 ₽98 348 ₽41 359 ₽
ВК.МАХ.150.360.2850.4ТГ2850 мм3171 Вт83 674 ₽99 830 ₽41 962 ₽
ВК.МАХ.150.360.2900.4ТГ2900 мм3234 Вт84 910 ₽101 312 ₽42 817 ₽
ВК.МАХ.150.360.2950.4ТГ2950 мм3297 Вт86 147 ₽102 794 ₽43 420 ₽
ВК.МАХ.150.360.3000.4ТГ3000 мм3361 Вт87 670 ₽104 564 ₽44 275 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.150.360.4ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

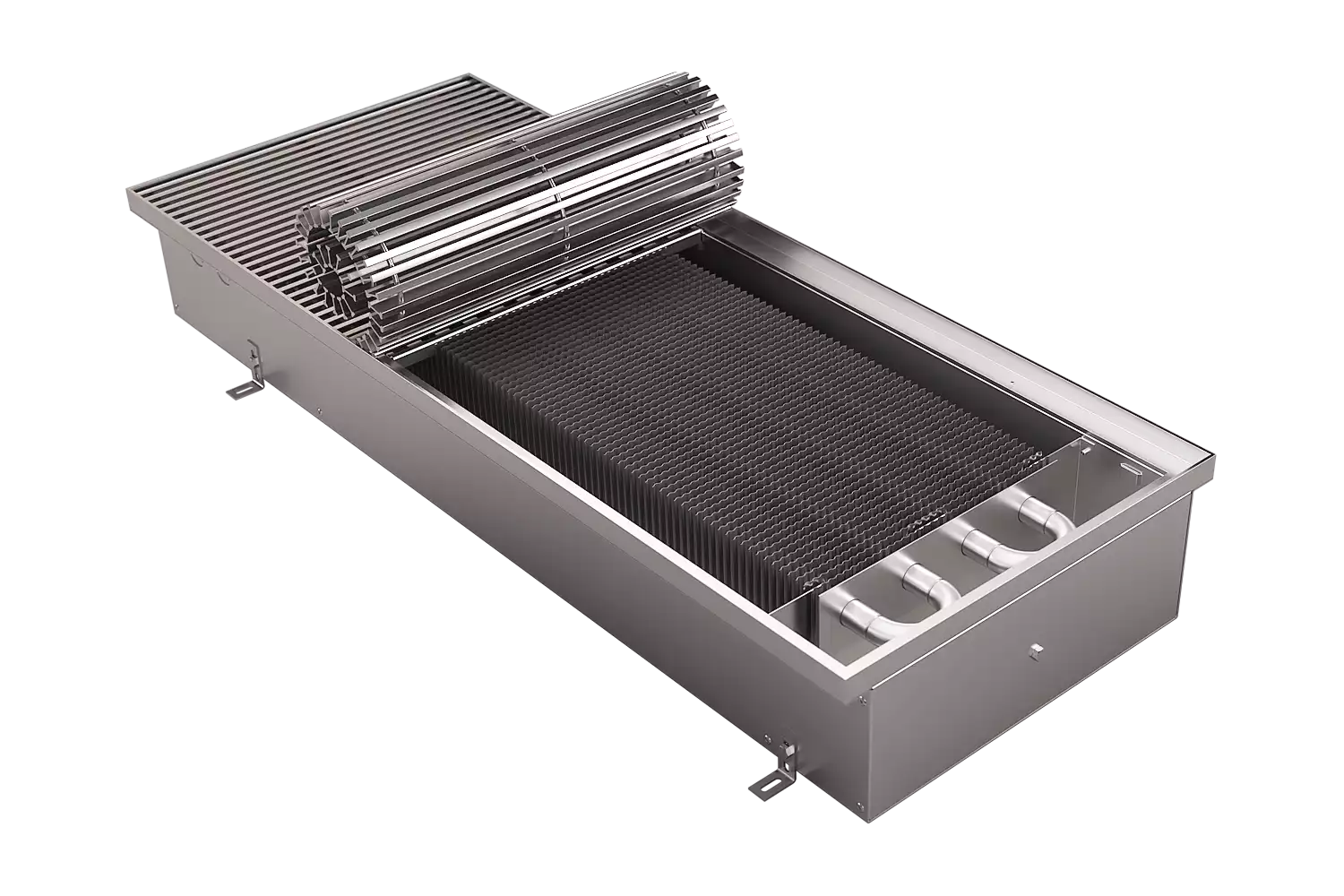

ВК.МАХ.150.360.4ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.150.360.4ТГ

Внутрипольные конвекторы отопления ВК.МАХ.150.360.4ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
