Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.200.360.4ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 4-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
200 мм
Ширина
360 мм
Мощность
426–4519 Вт
Длина
600–3000 мм
ВК · МАХ · 200 · 360 · 4ТГ
Внутрипольный конвектор ВК.МАХ.200.360.4ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.200.360.4ТГ
4-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
4-трубный, горизонтального исполнения
Ширина оребрения
200 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
150 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.200.360.600.4ТГ600 мм426 Вт23 812 ₽29 696 ₽9 204 ₽
ВК.МАХ.200.360.650.4ТГ650 мм512 Вт24 989 ₽31 133 ₽9 758 ₽
ВК.МАХ.200.360.700.4ТГ700 мм597 Вт26 167 ₽32 570 ₽10 542 ₽
ВК.МАХ.200.360.750.4ТГ750 мм682 Вт27 344 ₽34 008 ₽11 096 ₽
ВК.МАХ.200.360.800.4ТГ800 мм767 Вт28 884 ₽35 459 ₽11 649 ₽
ВК.МАХ.200.360.850.4ТГ850 мм853 Вт30 062 ₽36 896 ₽12 434 ₽
ВК.МАХ.200.360.900.4ТГ900 мм938 Вт31 239 ₽38 334 ₽12 987 ₽
ВК.МАХ.200.360.950.4ТГ950 мм1023 Вт32 417 ₽39 771 ₽13 771 ₽
ВК.МАХ.200.360.1000.4ТГ1000 мм1108 Вт33 658 ₽41 273 ₽14 325 ₽
ВК.МАХ.200.360.1050.4ТГ1050 мм1194 Вт34 836 ₽42 710 ₽15 109 ₽
ВК.МАХ.200.360.1100.4ТГ1100 мм1279 Вт36 013 ₽44 147 ₽15 663 ₽
ВК.МАХ.200.360.1150.4ТГ1150 мм1364 Вт37 190 ₽45 585 ₽16 216 ₽
ВК.МАХ.200.360.1200.4ТГ1200 мм1449 Вт38 368 ₽47 022 ₽17 000 ₽
ВК.МАХ.200.360.1250.4ТГ1250 мм1535 Вт39 545 ₽48 460 ₽17 554 ₽
ВК.МАХ.200.360.1300.4ТГ1300 мм1620 Вт40 722 ₽49 897 ₽18 338 ₽
ВК.МАХ.200.360.1350.4ТГ1350 мм1705 Вт41 900 ₽51 334 ₽18 892 ₽
ВК.МАХ.200.360.1400.4ТГ1400 мм1790 Вт43 077 ₽52 772 ₽19 676 ₽
ВК.МАХ.200.360.1450.4ТГ1450 мм1876 Вт44 255 ₽54 209 ₽20 230 ₽
ВК.МАХ.200.360.1500.4ТГ1500 мм1961 Вт46 516 ₽57 188 ₽21 014 ₽
ВК.МАХ.200.360.1550.4ТГ1550 мм2046 Вт47 694 ₽58 626 ₽21 567 ₽
ВК.МАХ.200.360.1600.4ТГ1600 мм2131 Вт48 871 ₽60 063 ₽22 121 ₽
ВК.МАХ.200.360.1650.4ТГ1650 мм2217 Вт50 048 ₽61 501 ₽22 905 ₽
ВК.МАХ.200.360.1700.4ТГ1700 мм2302 Вт51 226 ₽62 938 ₽23 459 ₽
ВК.МАХ.200.360.1750.4ТГ1750 мм2387 Вт52 403 ₽64 375 ₽24 243 ₽
ВК.МАХ.200.360.1800.4ТГ1800 мм2472 Вт53 580 ₽65 813 ₽24 797 ₽
ВК.МАХ.200.360.1850.4ТГ1850 мм2558 Вт54 758 ₽67 250 ₽25 581 ₽
ВК.МАХ.200.360.1900.4ТГ1900 мм2643 Вт55 935 ₽68 687 ₽26 134 ₽
ВК.МАХ.200.360.1950.4ТГ1950 мм2728 Вт57 113 ₽70 125 ₽26 688 ₽
ВК.МАХ.200.360.2000.4ТГ2000 мм2813 Вт58 756 ₽71 730 ₽27 472 ₽
ВК.МАХ.200.360.2050.4ТГ2050 мм2899 Вт59 933 ₽73 167 ₽28 026 ₽
ВК.МАХ.200.360.2100.4ТГ2100 мм2984 Вт61 111 ₽74 604 ₽28 810 ₽
ВК.МАХ.200.360.2150.4ТГ2150 мм3069 Вт62 288 ₽76 042 ₽29 363 ₽
ВК.МАХ.200.360.2200.4ТГ2200 мм3154 Вт63 466 ₽77 479 ₽30 148 ₽
ВК.МАХ.200.360.2250.4ТГ2250 мм3240 Вт64 643 ₽78 916 ₽30 701 ₽
ВК.МАХ.200.360.2300.4ТГ2300 мм3325 Вт65 820 ₽80 354 ₽31 255 ₽
ВК.МАХ.200.360.2350.4ТГ2350 мм3410 Вт66 998 ₽81 791 ₽32 039 ₽
ВК.МАХ.200.360.2400.4ТГ2400 мм3495 Вт68 175 ₽83 229 ₽32 593 ₽
ВК.МАХ.200.360.2450.4ТГ2450 мм3581 Вт69 353 ₽84 666 ₽33 377 ₽
ВК.МАХ.200.360.2500.4ТГ2500 мм3666 Вт71 614 ₽87 645 ₽33 930 ₽
ВК.МАХ.200.360.2550.4ТГ2550 мм3751 Вт73 155 ₽89 097 ₽34 715 ₽
ВК.МАХ.200.360.2600.4ТГ2600 мм3836 Вт74 332 ₽90 534 ₽35 268 ₽
ВК.МАХ.200.360.2650.4ТГ2650 мм3922 Вт75 509 ₽91 972 ₽36 052 ₽
ВК.МАХ.200.360.2700.4ТГ2700 мм4007 Вт76 687 ₽93 409 ₽36 606 ₽
ВК.МАХ.200.360.2750.4ТГ2750 мм4092 Вт77 864 ₽94 846 ₽37 160 ₽
ВК.МАХ.200.360.2800.4ТГ2800 мм4178 Вт79 042 ₽96 284 ₽37 944 ₽
ВК.МАХ.200.360.2850.4ТГ2850 мм4263 Вт80 219 ₽97 721 ₽38 497 ₽
ВК.МАХ.200.360.2900.4ТГ2900 мм4348 Вт81 396 ₽99 158 ₽39 281 ₽
ВК.МАХ.200.360.2950.4ТГ2950 мм4433 Вт82 574 ₽100 596 ₽39 835 ₽
ВК.МАХ.200.360.3000.4ТГ3000 мм4519 Вт84 015 ₽102 297 ₽40 619 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.200.360.4ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

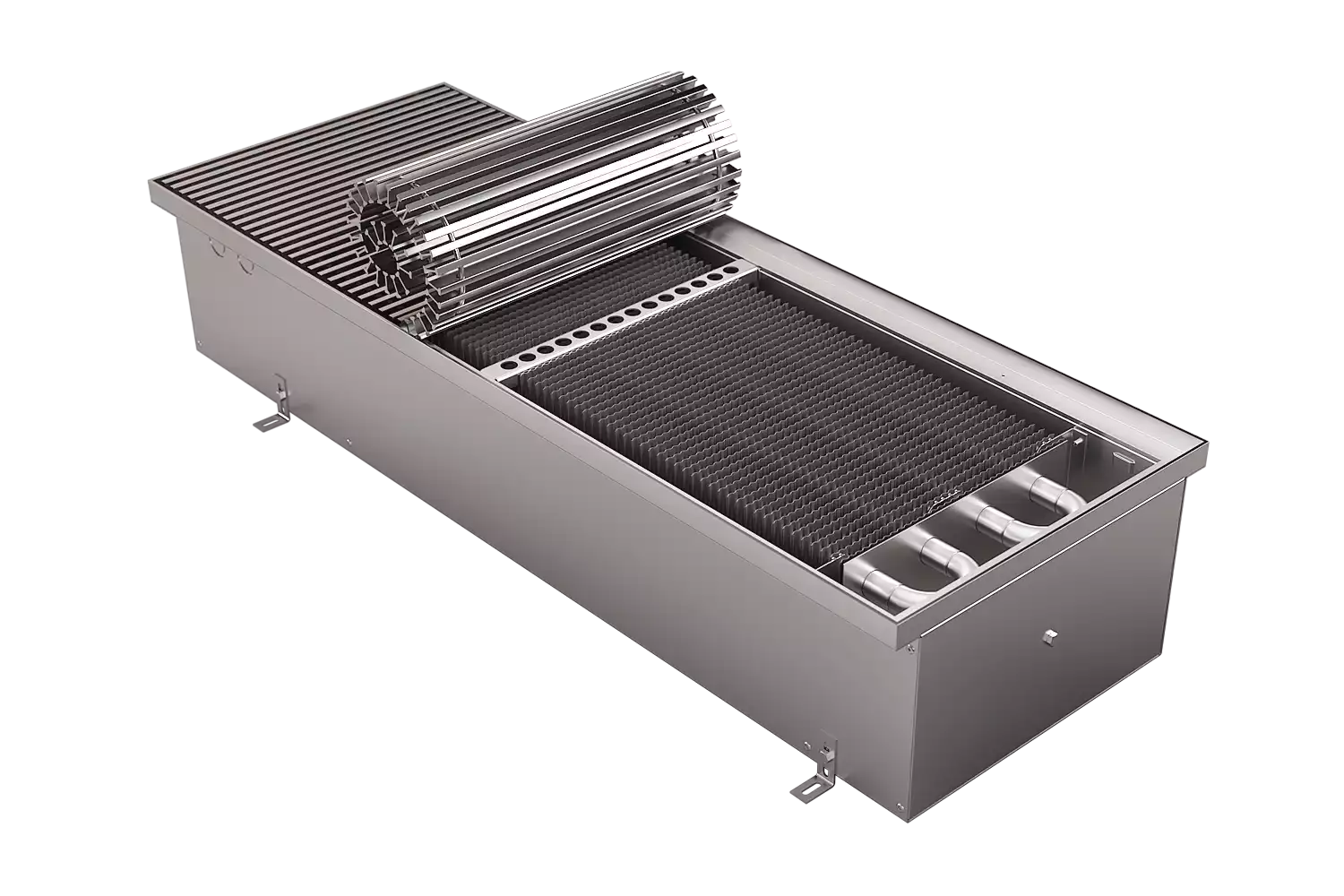

ВК.МАХ.200.360.4ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.200.360.4ТГ

Внутрипольные конвекторы отопления ВК.МАХ.200.360.4ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
