Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.200.400.4ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 4-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
200 мм
Ширина
400 мм
Мощность
454–4814 Вт
Длина
600–3000 мм
ВК · МАХ · 200 · 400 · 4ТГ
Внутрипольный конвектор ВК.МАХ.200.400.4ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.200.400.4ТГ
4-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
4-трубный, горизонтального исполнения
Ширина оребрения
200 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
150 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.200.400.600.4ТГ600 мм454 Вт26 680 ₽33 603 ₽10 760 ₽
ВК.МАХ.200.400.650.4ТГ650 мм545 Вт27 985 ₽35 206 ₽11 417 ₽
ВК.МАХ.200.400.700.4ТГ700 мм636 Вт29 289 ₽36 809 ₽12 325 ₽
ВК.МАХ.200.400.750.4ТГ750 мм727 Вт30 594 ₽38 412 ₽12 981 ₽
ВК.МАХ.200.400.800.4ТГ800 мм817 Вт32 296 ₽40 030 ₽13 638 ₽
ВК.МАХ.200.400.850.4ТГ850 мм908 Вт33 601 ₽41 633 ₽14 546 ₽
ВК.МАХ.200.400.900.4ТГ900 мм999 Вт34 906 ₽43 236 ₽15 202 ₽
ВК.МАХ.200.400.950.4ТГ950 мм1090 Вт36 210 ₽44 839 ₽16 110 ₽
ВК.МАХ.200.400.1000.4ТГ1000 мм1181 Вт37 593 ₽46 520 ₽16 767 ₽
ВК.МАХ.200.400.1050.4ТГ1050 мм1271 Вт38 897 ₽48 123 ₽17 675 ₽
ВК.МАХ.200.400.1100.4ТГ1100 мм1362 Вт40 202 ₽49 726 ₽18 332 ₽
ВК.МАХ.200.400.1150.4ТГ1150 мм1453 Вт41 507 ₽51 329 ₽18 988 ₽
ВК.МАХ.200.400.1200.4ТГ1200 мм1544 Вт42 812 ₽52 932 ₽19 896 ₽
ВК.МАХ.200.400.1250.4ТГ1250 мм1635 Вт44 116 ₽54 535 ₽20 553 ₽
ВК.МАХ.200.400.1300.4ТГ1300 мм1726 Вт45 421 ₽56 138 ₽21 461 ₽
ВК.МАХ.200.400.1350.4ТГ1350 мм1816 Вт46 726 ₽57 741 ₽22 117 ₽
ВК.МАХ.200.400.1400.4ТГ1400 мм1907 Вт48 030 ₽59 344 ₽23 025 ₽
ВК.МАХ.200.400.1450.4ТГ1450 мм1998 Вт49 335 ₽60 947 ₽23 682 ₽
ВК.МАХ.200.400.1500.4ТГ1500 мм2089 Вт51 908 ₽64 373 ₽24 590 ₽
ВК.МАХ.200.400.1550.4ТГ1550 мм2180 Вт53 213 ₽65 976 ₽25 246 ₽
ВК.МАХ.200.400.1600.4ТГ1600 мм2271 Вт54 517 ₽67 579 ₽25 903 ₽
ВК.МАХ.200.400.1650.4ТГ1650 мм2361 Вт55 822 ₽69 182 ₽26 811 ₽
ВК.МАХ.200.400.1700.4ТГ1700 мм2452 Вт57 127 ₽70 785 ₽27 468 ₽
ВК.МАХ.200.400.1750.4ТГ1750 мм2543 Вт58 431 ₽72 388 ₽28 375 ₽
ВК.МАХ.200.400.1800.4ТГ1800 мм2634 Вт59 736 ₽73 991 ₽29 032 ₽
ВК.МАХ.200.400.1850.4ТГ1850 мм2725 Вт61 041 ₽75 594 ₽29 940 ₽
ВК.МАХ.200.400.1900.4ТГ1900 мм2815 Вт62 346 ₽77 197 ₽30 597 ₽
ВК.МАХ.200.400.1950.4ТГ1950 мм2906 Вт63 650 ₽78 800 ₽31 253 ₽
ВК.МАХ.200.400.2000.4ТГ2000 мм2997 Вт65 472 ₽80 594 ₽32 161 ₽
ВК.МАХ.200.400.2050.4ТГ2050 мм3088 Вт66 777 ₽82 197 ₽32 818 ₽
ВК.МАХ.200.400.2100.4ТГ2100 мм3179 Вт68 082 ₽83 800 ₽33 726 ₽
ВК.МАХ.200.400.2150.4ТГ2150 мм3270 Вт69 386 ₽85 403 ₽34 382 ₽
ВК.МАХ.200.400.2200.4ТГ2200 мм3360 Вт70 691 ₽87 006 ₽35 290 ₽
ВК.МАХ.200.400.2250.4ТГ2250 мм3451 Вт71 996 ₽88 609 ₽35 947 ₽
ВК.МАХ.200.400.2300.4ТГ2300 мм3542 Вт73 300 ₽90 212 ₽36 603 ₽
ВК.МАХ.200.400.2350.4ТГ2350 мм3633 Вт74 605 ₽91 815 ₽37 511 ₽
ВК.МАХ.200.400.2400.4ТГ2400 мм3724 Вт75 910 ₽93 418 ₽38 168 ₽
ВК.МАХ.200.400.2450.4ТГ2450 мм3814 Вт77 215 ₽95 021 ₽39 076 ₽
ВК.МАХ.200.400.2500.4ТГ2500 мм3905 Вт79 788 ₽98 447 ₽39 733 ₽
ВК.МАХ.200.400.2550.4ТГ2550 мм3996 Вт81 490 ₽100 065 ₽40 641 ₽
ВК.МАХ.200.400.2600.4ТГ2600 мм4087 Вт82 794 ₽101 668 ₽41 297 ₽
ВК.МАХ.200.400.2650.4ТГ2650 мм4178 Вт84 099 ₽103 271 ₽42 205 ₽
ВК.МАХ.200.400.2700.4ТГ2700 мм4269 Вт85 404 ₽104 874 ₽42 862 ₽
ВК.МАХ.200.400.2750.4ТГ2750 мм4359 Вт86 708 ₽106 477 ₽43 518 ₽
ВК.МАХ.200.400.2800.4ТГ2800 мм4450 Вт88 013 ₽108 080 ₽44 426 ₽
ВК.МАХ.200.400.2850.4ТГ2850 мм4541 Вт89 318 ₽109 683 ₽45 083 ₽
ВК.МАХ.200.400.2900.4ТГ2900 мм4632 Вт90 623 ₽111 286 ₽45 991 ₽
ВК.МАХ.200.400.2950.4ТГ2950 мм4723 Вт91 927 ₽112 889 ₽46 647 ₽
ВК.МАХ.200.400.3000.4ТГ3000 мм4814 Вт93 535 ₽114 795 ₽47 555 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.200.400.4ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

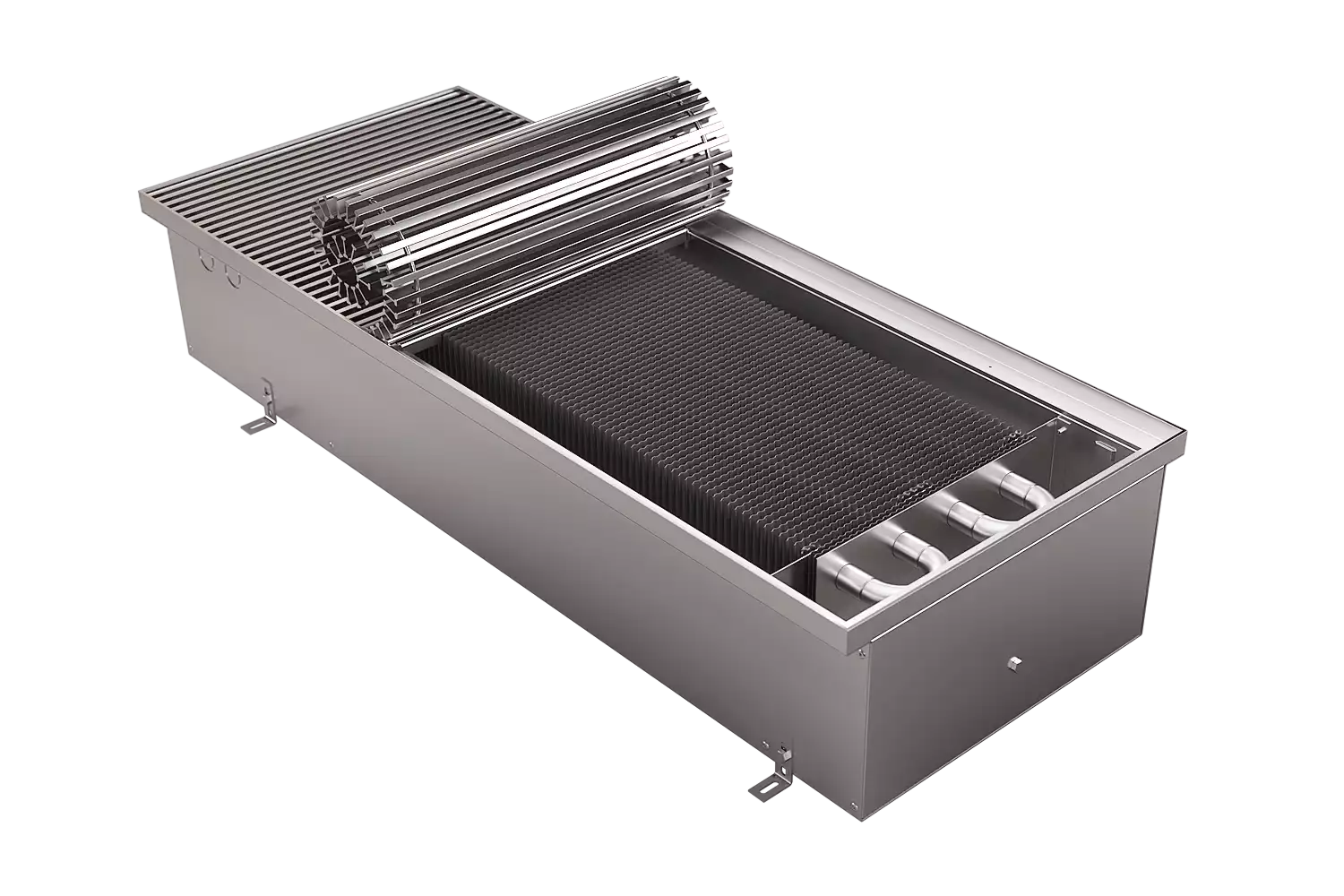

ВК.МАХ.200.400.4ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.200.400.4ТГ

Внутрипольные конвекторы отопления ВК.МАХ.200.400.4ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
