Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.110.400.4ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 4-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
110 мм
Ширина
400 мм
Мощность
296–3135 Вт
Длина
600–3000 мм
ВК · МАХ · 110 · 400 · 4ТГ
Внутрипольный конвектор ВК.МАХ.110.400.4ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.110.400.4ТГ
4-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
4-трубный, горизонтального исполнения
Ширина оребрения
200 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
150 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.110.400.600.4ТГ600 мм296 Вт24 235 ₽29 290 ₽10 760 ₽
ВК.МАХ.110.400.650.4ТГ650 мм355 Вт25 455 ₽30 741 ₽11 417 ₽
ВК.МАХ.110.400.700.4ТГ700 мм414 Вт26 675 ₽32 191 ₽12 325 ₽
ВК.МАХ.110.400.750.4ТГ750 мм473 Вт27 894 ₽33 642 ₽12 981 ₽
ВК.МАХ.110.400.800.4ТГ800 мм532 Вт29 511 ₽35 108 ₽13 638 ₽
ВК.МАХ.110.400.850.4ТГ850 мм591 Вт30 731 ₽36 559 ₽14 546 ₽
ВК.МАХ.110.400.900.4ТГ900 мм651 Вт31 951 ₽38 010 ₽15 202 ₽
ВК.МАХ.110.400.950.4ТГ950 мм710 Вт33 170 ₽39 461 ₽16 110 ₽
ВК.МАХ.110.400.1000.4ТГ1000 мм769 Вт34 467 ₽40 989 ₽16 767 ₽
ВК.МАХ.110.400.1050.4ТГ1050 мм828 Вт35 687 ₽42 440 ₽17 675 ₽
ВК.МАХ.110.400.1100.4ТГ1100 мм887 Вт36 907 ₽43 891 ₽18 332 ₽
ВК.МАХ.110.400.1150.4ТГ1150 мм946 Вт38 126 ₽45 342 ₽18 988 ₽
ВК.МАХ.110.400.1200.4ТГ1200 мм1006 Вт39 346 ₽46 792 ₽19 896 ₽
ВК.МАХ.110.400.1250.4ТГ1250 мм1065 Вт40 566 ₽48 243 ₽20 553 ₽
ВК.МАХ.110.400.1300.4ТГ1300 мм1124 Вт41 785 ₽49 694 ₽21 461 ₽
ВК.МАХ.110.400.1350.4ТГ1350 мм1183 Вт43 005 ₽51 145 ₽22 117 ₽
ВК.МАХ.110.400.1400.4ТГ1400 мм1242 Вт44 225 ₽52 596 ₽23 025 ₽
ВК.МАХ.110.400.1450.4ТГ1450 мм1301 Вт45 444 ₽54 047 ₽23 682 ₽
ВК.МАХ.110.400.1500.4ТГ1500 мм1360 Вт47 580 ₽56 703 ₽24 590 ₽
ВК.МАХ.110.400.1550.4ТГ1550 мм1420 Вт48 800 ₽58 154 ₽25 246 ₽
ВК.МАХ.110.400.1600.4ТГ1600 мм1479 Вт50 019 ₽59 605 ₽25 903 ₽
ВК.МАХ.110.400.1650.4ТГ1650 мм1538 Вт51 239 ₽61 055 ₽26 811 ₽
ВК.МАХ.110.400.1700.4ТГ1700 мм1597 Вт52 458 ₽62 506 ₽27 468 ₽
ВК.МАХ.110.400.1750.4ТГ1750 мм1656 Вт53 678 ₽63 957 ₽28 375 ₽
ВК.МАХ.110.400.1800.4ТГ1800 мм1715 Вт54 898 ₽65 408 ₽29 032 ₽
ВК.МАХ.110.400.1850.4ТГ1850 мм1774 Вт56 117 ₽66 859 ₽29 940 ₽
ВК.МАХ.110.400.1900.4ТГ1900 мм1834 Вт57 337 ₽68 309 ₽30 597 ₽
ВК.МАХ.110.400.1950.4ТГ1950 мм1893 Вт58 557 ₽69 760 ₽31 253 ₽
ВК.МАХ.110.400.2000.4ТГ2000 мм1952 Вт60 294 ₽71 401 ₽32 161 ₽
ВК.МАХ.110.400.2050.4ТГ2050 мм2011 Вт61 513 ₽72 852 ₽32 818 ₽
ВК.МАХ.110.400.2100.4ТГ2100 мм2070 Вт62 733 ₽74 303 ₽33 726 ₽
ВК.МАХ.110.400.2150.4ТГ2150 мм2129 Вт63 952 ₽75 754 ₽34 382 ₽
ВК.МАХ.110.400.2200.4ТГ2200 мм2189 Вт65 172 ₽77 205 ₽35 290 ₽
ВК.МАХ.110.400.2250.4ТГ2250 мм2248 Вт66 392 ₽78 655 ₽35 947 ₽
ВК.МАХ.110.400.2300.4ТГ2300 мм2307 Вт67 611 ₽80 106 ₽36 603 ₽
ВК.МАХ.110.400.2350.4ТГ2350 мм2366 Вт68 831 ₽81 557 ₽37 511 ₽
ВК.МАХ.110.400.2400.4ТГ2400 мм2425 Вт70 051 ₽83 008 ₽38 168 ₽
ВК.МАХ.110.400.2450.4ТГ2450 мм2484 Вт71 270 ₽84 459 ₽39 076 ₽
ВК.МАХ.110.400.2500.4ТГ2500 мм2543 Вт73 406 ₽87 115 ₽39 733 ₽
ВК.МАХ.110.400.2550.4ТГ2550 мм2603 Вт75 023 ₽88 581 ₽40 641 ₽
ВК.МАХ.110.400.2600.4ТГ2600 мм2662 Вт76 243 ₽90 032 ₽41 297 ₽
ВК.МАХ.110.400.2650.4ТГ2650 мм2721 Вт77 462 ₽91 483 ₽42 205 ₽
ВК.МАХ.110.400.2700.4ТГ2700 мм2780 Вт78 682 ₽92 934 ₽42 862 ₽
ВК.МАХ.110.400.2750.4ТГ2750 мм2839 Вт79 902 ₽94 384 ₽43 518 ₽
ВК.МАХ.110.400.2800.4ТГ2800 мм2898 Вт81 121 ₽95 835 ₽44 426 ₽
ВК.МАХ.110.400.2850.4ТГ2850 мм2957 Вт82 341 ₽97 286 ₽45 083 ₽
ВК.МАХ.110.400.2900.4ТГ2900 мм3017 Вт83 561 ₽98 737 ₽45 991 ₽
ВК.МАХ.110.400.2950.4ТГ2950 мм3076 Вт84 780 ₽100 188 ₽46 647 ₽
ВК.МАХ.110.400.3000.4ТГ3000 мм3135 Вт86 303 ₽101 941 ₽47 555 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.110.400.4ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

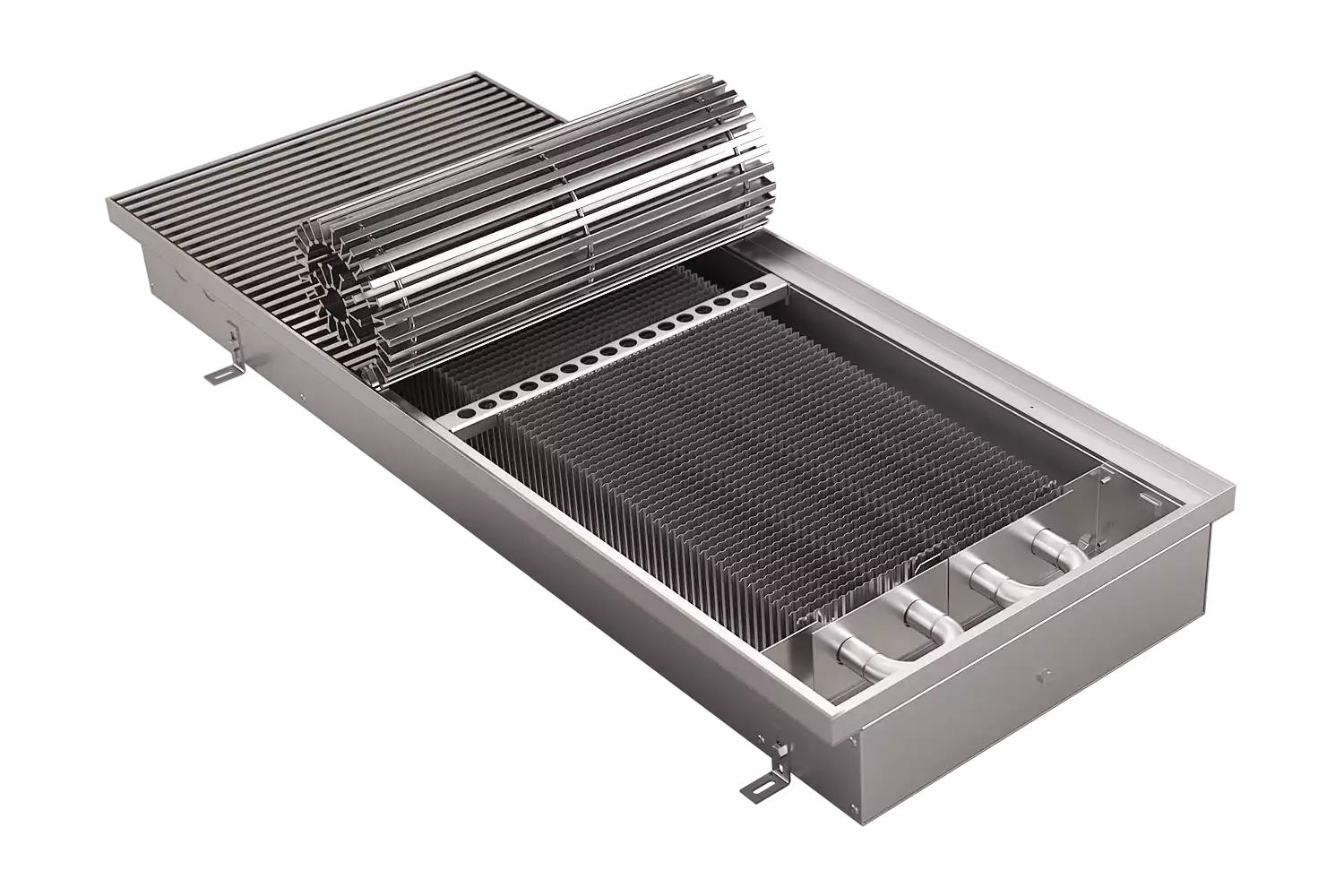

ВК.МАХ.110.400.4ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.110.400.4ТГ

Внутрипольные конвекторы отопления ВК.МАХ.110.400.4ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
