Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.150.200.2ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 2-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
150 мм
Ширина
200 мм
Мощность
194–2057 Вт
Длина
600–3000 мм
ВК · МАХ · 150 · 200 · 2ТГ
Внутрипольный конвектор ВК.МАХ.150.200.2ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

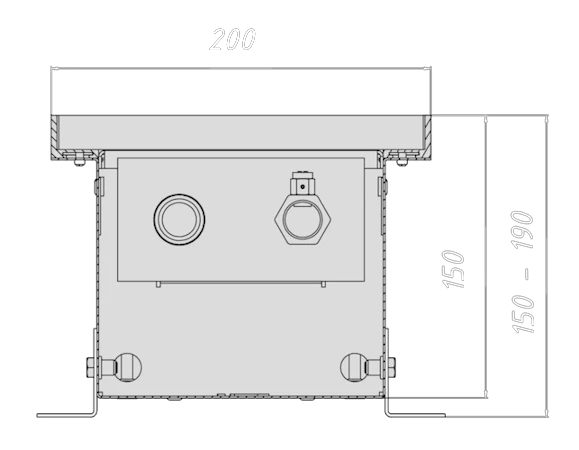

Схема конвектора ВК.МАХ.150.200.2ТГ
2-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
2-трубный, горизонтального исполнения
Ширина оребрения
100 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
50 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.150.200.600.2ТГ600 мм194 Вт15 788 ₽19 424 ₽7 123 ₽
ВК.МАХ.150.200.650.2ТГ650 мм233 Вт16 509 ₽20 331 ₽7 514 ₽
ВК.МАХ.150.200.700.2ТГ700 мм272 Вт17 230 ₽21 239 ₽8 156 ₽
ВК.МАХ.150.200.750.2ТГ750 мм311 Вт17 951 ₽22 146 ₽8 547 ₽
ВК.МАХ.150.200.800.2ТГ800 мм349 Вт19 062 ₽23 069 ₽8 937 ₽
ВК.МАХ.150.200.850.2ТГ850 мм388 Вт19 783 ₽23 977 ₽9 579 ₽
ВК.МАХ.150.200.900.2ТГ900 мм427 Вт20 504 ₽24 884 ₽9 970 ₽
ВК.МАХ.150.200.950.2ТГ950 мм466 Вт21 225 ₽25 791 ₽10 612 ₽
ВК.МАХ.150.200.1000.2ТГ1000 мм505 Вт21 985 ₽26 738 ₽11 003 ₽
ВК.МАХ.150.200.1050.2ТГ1050 мм543 Вт22 706 ₽27 645 ₽11 645 ₽
ВК.МАХ.150.200.1100.2ТГ1100 мм582 Вт23 427 ₽28 553 ₽12 035 ₽
ВК.МАХ.150.200.1150.2ТГ1150 мм621 Вт24 148 ₽29 460 ₽12 426 ₽
ВК.МАХ.150.200.1200.2ТГ1200 мм660 Вт24 869 ₽30 368 ₽13 068 ₽
ВК.МАХ.150.200.1250.2ТГ1250 мм699 Вт25 590 ₽31 275 ₽13 459 ₽
ВК.МАХ.150.200.1300.2ТГ1300 мм738 Вт26 311 ₽32 183 ₽14 101 ₽
ВК.МАХ.150.200.1350.2ТГ1350 мм776 Вт27 032 ₽33 090 ₽14 491 ₽
ВК.МАХ.150.200.1400.2ТГ1400 мм815 Вт27 754 ₽33 998 ₽15 133 ₽
ВК.МАХ.150.200.1450.2ТГ1450 мм854 Вт28 475 ₽34 905 ₽15 524 ₽
ВК.МАХ.150.200.1500.2ТГ1500 мм893 Вт29 939 ₽36 757 ₽16 166 ₽
ВК.МАХ.150.200.1550.2ТГ1550 мм932 Вт30 660 ₽37 665 ₽16 557 ₽
ВК.МАХ.150.200.1600.2ТГ1600 мм971 Вт31 381 ₽38 572 ₽16 947 ₽
ВК.МАХ.150.200.1650.2ТГ1650 мм1009 Вт32 102 ₽39 480 ₽17 589 ₽
ВК.МАХ.150.200.1700.2ТГ1700 мм1048 Вт32 823 ₽40 387 ₽17 980 ₽
ВК.МАХ.150.200.1750.2ТГ1750 мм1087 Вт33 544 ₽41 295 ₽18 622 ₽
ВК.МАХ.150.200.1800.2ТГ1800 мм1126 Вт34 265 ₽42 202 ₽19 013 ₽
ВК.МАХ.150.200.1850.2ТГ1850 мм1165 Вт34 986 ₽43 110 ₽19 655 ₽
ВК.МАХ.150.200.1900.2ТГ1900 мм1203 Вт35 707 ₽44 017 ₽20 045 ₽
ВК.МАХ.150.200.1950.2ТГ1950 мм1242 Вт36 428 ₽44 925 ₽20 436 ₽
ВК.МАХ.150.200.2000.2ТГ2000 мм1281 Вт37 620 ₽45 984 ₽21 078 ₽
ВК.МАХ.150.200.2050.2ТГ2050 мм1320 Вт38 341 ₽46 891 ₽21 469 ₽
ВК.МАХ.150.200.2100.2ТГ2100 мм1359 Вт39 062 ₽47 799 ₽22 111 ₽
ВК.МАХ.150.200.2150.2ТГ2150 мм1398 Вт39 783 ₽48 706 ₽22 501 ₽
ВК.МАХ.150.200.2200.2ТГ2200 мм1436 Вт40 504 ₽49 614 ₽23 144 ₽
ВК.МАХ.150.200.2250.2ТГ2250 мм1475 Вт41 225 ₽50 521 ₽23 534 ₽
ВК.МАХ.150.200.2300.2ТГ2300 мм1514 Вт41 946 ₽51 429 ₽23 925 ₽
ВК.МАХ.150.200.2350.2ТГ2350 мм1553 Вт42 667 ₽52 336 ₽24 567 ₽
ВК.МАХ.150.200.2400.2ТГ2400 мм1592 Вт43 389 ₽53 244 ₽24 958 ₽
ВК.МАХ.150.200.2450.2ТГ2450 мм1630 Вт44 110 ₽54 151 ₽25 600 ₽
ВК.МАХ.150.200.2500.2ТГ2500 мм1669 Вт45 574 ₽56 003 ₽25 990 ₽
ВК.МАХ.150.200.2550.2ТГ2550 мм1708 Вт46 685 ₽56 926 ₽26 632 ₽
ВК.МАХ.150.200.2600.2ТГ2600 мм1747 Вт47 406 ₽57 834 ₽27 023 ₽
ВК.МАХ.150.200.2650.2ТГ2650 мм1786 Вт48 127 ₽58 741 ₽27 665 ₽
ВК.МАХ.150.200.2700.2ТГ2700 мм1825 Вт48 848 ₽59 649 ₽28 056 ₽
ВК.МАХ.150.200.2750.2ТГ2750 мм1863 Вт49 569 ₽60 556 ₽28 446 ₽
ВК.МАХ.150.200.2800.2ТГ2800 мм1902 Вт50 290 ₽61 464 ₽29 088 ₽
ВК.МАХ.150.200.2850.2ТГ2850 мм1941 Вт51 011 ₽62 371 ₽29 479 ₽
ВК.МАХ.150.200.2900.2ТГ2900 мм1980 Вт51 732 ₽63 279 ₽30 121 ₽
ВК.МАХ.150.200.2950.2ТГ2950 мм2019 Вт52 453 ₽64 186 ₽30 512 ₽
ВК.МАХ.150.200.3000.2ТГ3000 мм2057 Вт53 399 ₽65 319 ₽31 154 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.150.200.2ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

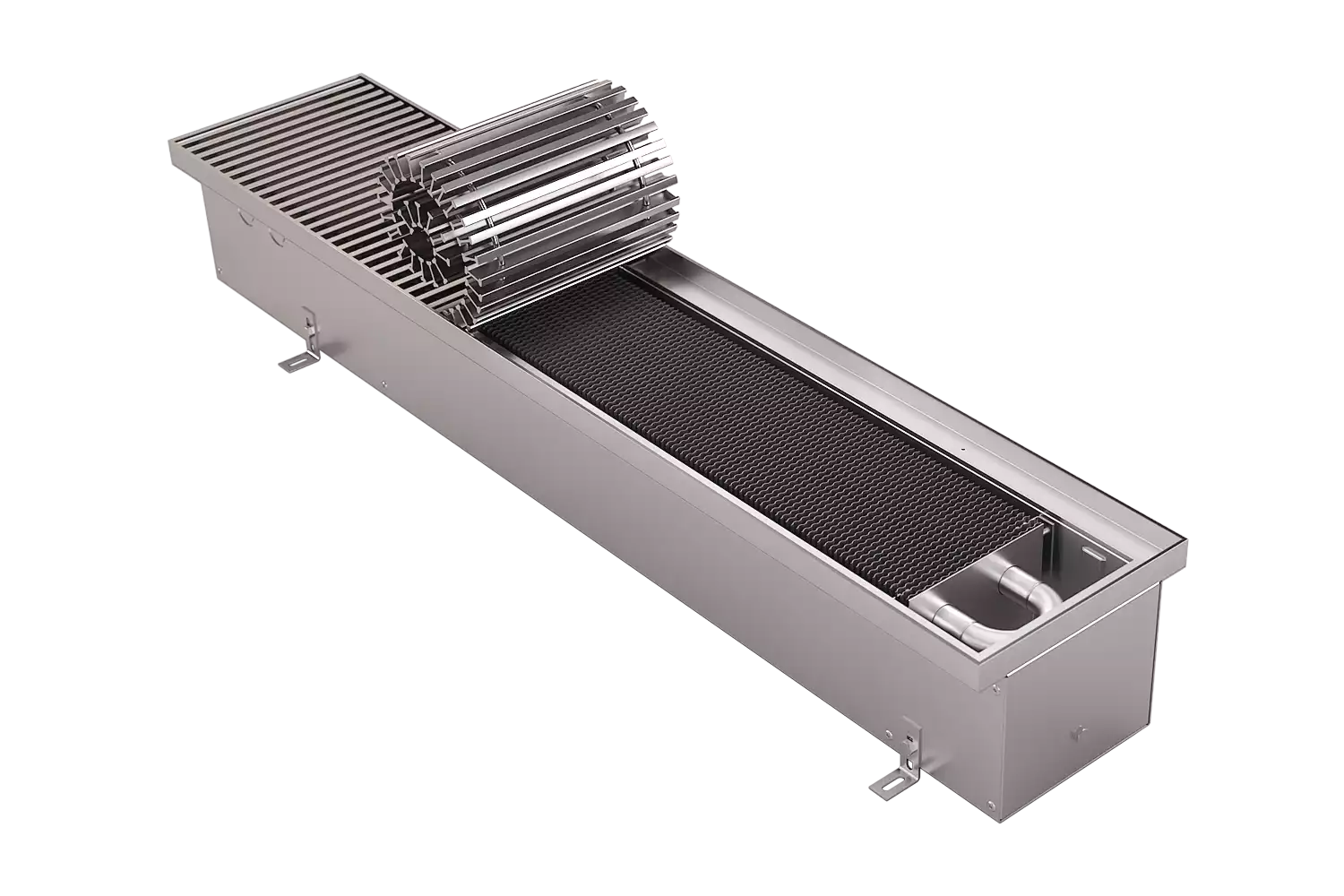

ВК.МАХ.150.200.2ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.150.200.2ТГ

Внутрипольные конвекторы отопления ВК.МАХ.150.200.2ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
