Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.90.360.2ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 2-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
90 мм
Ширина
360 мм
Мощность
210–2222 Вт
Длина
600–3000 мм
ВК · МАХ · 90 · 360 · 2ТГ
Внутрипольный конвектор ВК.МАХ.90.360.2ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.90.360.2ТГ
2-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
2-трубный, горизонтального исполнения
Ширина оребрения
100 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
50 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.90.360.600.2ТГ600 мм210 Вт15 503 ₽19 412 ₽9 204 ₽
ВК.МАХ.90.360.650.2ТГ650 мм252 Вт16 191 ₽20 285 ₽9 758 ₽
ВК.МАХ.90.360.700.2ТГ700 мм293 Вт16 879 ₽21 158 ₽10 542 ₽
ВК.МАХ.90.360.750.2ТГ750 мм335 Вт17 567 ₽22 030 ₽11 096 ₽
ВК.МАХ.90.360.800.2ТГ800 мм377 Вт18 618 ₽22 917 ₽11 649 ₽
ВК.МАХ.90.360.850.2ТГ850 мм419 Вт19 306 ₽23 789 ₽12 434 ₽
ВК.МАХ.90.360.900.2ТГ900 мм461 Вт19 994 ₽24 662 ₽12 987 ₽
ВК.МАХ.90.360.950.2ТГ950 мм503 Вт20 681 ₽25 534 ₽13 771 ₽
ВК.МАХ.90.360.1000.2ТГ1000 мм545 Вт21 433 ₽26 471 ₽14 325 ₽
ВК.МАХ.90.360.1050.2ТГ1050 мм587 Вт22 121 ₽27 344 ₽15 109 ₽
ВК.МАХ.90.360.1100.2ТГ1100 мм629 Вт22 809 ₽28 216 ₽15 663 ₽
ВК.МАХ.90.360.1150.2ТГ1150 мм671 Вт23 497 ₽29 089 ₽16 216 ₽
ВК.МАХ.90.360.1200.2ТГ1200 мм713 Вт24 185 ₽29 961 ₽17 000 ₽
ВК.МАХ.90.360.1250.2ТГ1250 мм755 Вт24 873 ₽30 834 ₽17 554 ₽
ВК.МАХ.90.360.1300.2ТГ1300 мм797 Вт25 560 ₽31 706 ₽18 338 ₽
ВК.МАХ.90.360.1350.2ТГ1350 мм838 Вт26 248 ₽32 579 ₽18 892 ₽
ВК.МАХ.90.360.1400.2ТГ1400 мм880 Вт26 936 ₽33 452 ₽19 676 ₽
ВК.МАХ.90.360.1450.2ТГ1450 мм922 Вт27 624 ₽34 324 ₽20 230 ₽
ВК.МАХ.90.360.1500.2ТГ1500 мм964 Вт29 042 ₽36 117 ₽21 014 ₽
ВК.МАХ.90.360.1550.2ТГ1550 мм1006 Вт29 730 ₽36 990 ₽21 567 ₽
ВК.МАХ.90.360.1600.2ТГ1600 мм1048 Вт30 418 ₽37 862 ₽22 121 ₽
ВК.МАХ.90.360.1650.2ТГ1650 мм1090 Вт31 106 ₽38 735 ₽22 905 ₽
ВК.МАХ.90.360.1700.2ТГ1700 мм1132 Вт31 794 ₽39 608 ₽23 459 ₽
ВК.МАХ.90.360.1750.2ТГ1750 мм1174 Вт32 481 ₽40 480 ₽24 243 ₽
ВК.МАХ.90.360.1800.2ТГ1800 мм1216 Вт33 169 ₽41 353 ₽24 797 ₽
ВК.МАХ.90.360.1850.2ТГ1850 мм1258 Вт33 857 ₽42 225 ₽25 581 ₽
ВК.МАХ.90.360.1900.2ТГ1900 мм1300 Вт34 545 ₽43 098 ₽26 134 ₽
ВК.МАХ.90.360.1950.2ТГ1950 мм1342 Вт35 233 ₽43 970 ₽26 688 ₽
ВК.МАХ.90.360.2000.2ТГ2000 мм1383 Вт36 387 ₽45 010 ₽27 472 ₽
ВК.МАХ.90.360.2050.2ТГ2050 мм1425 Вт37 075 ₽45 883 ₽28 026 ₽
ВК.МАХ.90.360.2100.2ТГ2100 мм1467 Вт37 762 ₽46 755 ₽28 810 ₽
ВК.МАХ.90.360.2150.2ТГ2150 мм1509 Вт38 450 ₽47 628 ₽29 363 ₽
ВК.МАХ.90.360.2200.2ТГ2200 мм1551 Вт39 138 ₽48 501 ₽30 148 ₽
ВК.МАХ.90.360.2250.2ТГ2250 мм1593 Вт39 826 ₽49 373 ₽30 701 ₽
ВК.МАХ.90.360.2300.2ТГ2300 мм1635 Вт40 514 ₽50 246 ₽31 255 ₽
ВК.МАХ.90.360.2350.2ТГ2350 мм1677 Вт41 202 ₽51 118 ₽32 039 ₽
ВК.МАХ.90.360.2400.2ТГ2400 мм1719 Вт41 889 ₽51 991 ₽32 593 ₽
ВК.МАХ.90.360.2450.2ТГ2450 мм1761 Вт42 577 ₽52 863 ₽33 377 ₽
ВК.МАХ.90.360.2500.2ТГ2500 мм1803 Вт43 996 ₽54 656 ₽33 930 ₽
ВК.МАХ.90.360.2550.2ТГ2550 мм1845 Вт45 047 ₽55 543 ₽34 715 ₽
ВК.МАХ.90.360.2600.2ТГ2600 мм1887 Вт45 735 ₽56 416 ₽35 268 ₽
ВК.МАХ.90.360.2650.2ТГ2650 мм1928 Вт46 422 ₽57 288 ₽36 052 ₽
ВК.МАХ.90.360.2700.2ТГ2700 мм1970 Вт47 110 ₽58 161 ₽36 606 ₽
ВК.МАХ.90.360.2750.2ТГ2750 мм2012 Вт47 798 ₽59 033 ₽37 160 ₽
ВК.МАХ.90.360.2800.2ТГ2800 мм2054 Вт48 486 ₽59 906 ₽37 944 ₽
ВК.МАХ.90.360.2850.2ТГ2850 мм2096 Вт49 174 ₽60 778 ₽38 497 ₽
ВК.МАХ.90.360.2900.2ТГ2900 мм2138 Вт49 862 ₽61 651 ₽39 281 ₽
ВК.МАХ.90.360.2950.2ТГ2950 мм2180 Вт50 549 ₽62 524 ₽39 835 ₽
ВК.МАХ.90.360.3000.2ТГ3000 мм2222 Вт51 501 ₽63 660 ₽40 619 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.90.360.2ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

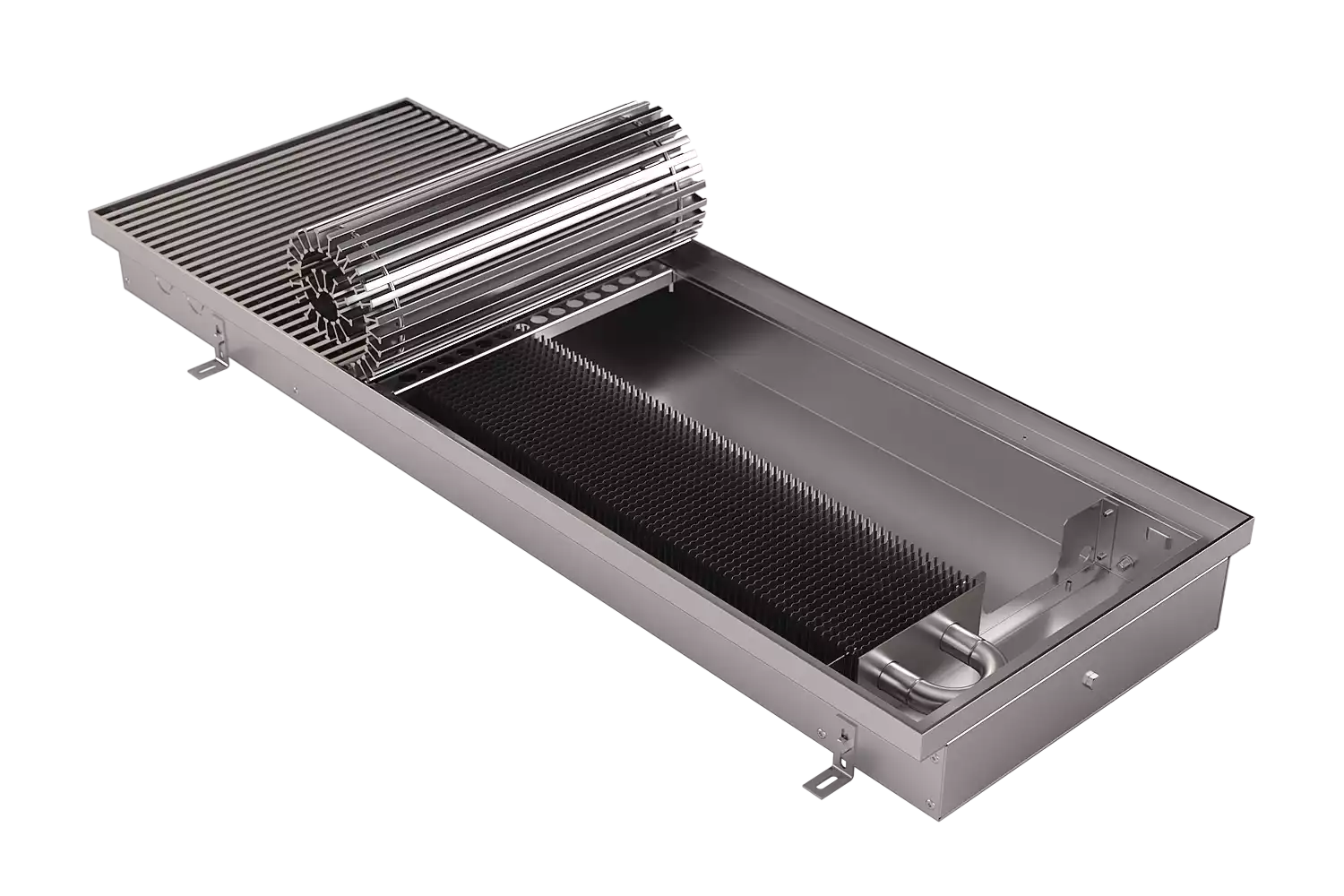

ВК.МАХ.90.360.2ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.90.360.2ТГ

Внутрипольные конвекторы отопления ВК.МАХ.90.360.2ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
