Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.200.200.4ТК

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 4-трубным квадратным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
200 мм
Ширина
200 мм
Мощность
346–3666 Вт
Длина
600–3000 мм
ВК · МАХ · 200 · 200 · 4ТК
Внутрипольный конвектор ВК.МАХ.200.200.4ТК
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.200.200.4ТК
4-трубный квадратный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
4-трубный, квадратного исполнения
Ширина оребрения
100 мм
Высота оребрения
100 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.200.200.600.4ТК600 мм346 Вт22 993 ₽27 368 ₽7 123 ₽
ВК.МАХ.200.200.650.4ТК650 мм415 Вт24 190 ₽28 790 ₽7 514 ₽
ВК.МАХ.200.200.700.4ТК700 мм484 Вт25 388 ₽30 211 ₽8 156 ₽
ВК.МАХ.200.200.750.4ТК750 мм553 Вт26 586 ₽31 633 ₽8 547 ₽
ВК.МАХ.200.200.800.4ТК800 мм623 Вт28 174 ₽33 070 ₽8 937 ₽
ВК.МАХ.200.200.850.4ТК850 мм692 Вт29 372 ₽34 492 ₽9 579 ₽
ВК.МАХ.200.200.900.4ТК900 мм761 Вт30 570 ₽35 913 ₽9 970 ₽
ВК.МАХ.200.200.950.4ТК950 мм830 Вт31 768 ₽37 335 ₽10 612 ₽
ВК.МАХ.200.200.1000.4ТК1000 мм899 Вт33 005 ₽38 795 ₽11 003 ₽
ВК.МАХ.200.200.1050.4ТК1050 мм969 Вт34 203 ₽40 217 ₽11 645 ₽
ВК.МАХ.200.200.1100.4ТК1100 мм1038 Вт35 401 ₽41 639 ₽12 035 ₽
ВК.МАХ.200.200.1150.4ТК1150 мм1107 Вт36 599 ₽43 060 ₽12 426 ₽
ВК.МАХ.200.200.1200.4ТК1200 мм1176 Вт37 797 ₽44 482 ₽13 068 ₽
ВК.МАХ.200.200.1250.4ТК1250 мм1245 Вт38 994 ₽45 904 ₽13 459 ₽
ВК.МАХ.200.200.1300.4ТК1300 мм1314 Вт40 192 ₽47 325 ₽14 101 ₽
ВК.МАХ.200.200.1350.4ТК1350 мм1384 Вт41 390 ₽48 747 ₽14 491 ₽
ВК.МАХ.200.200.1400.4ТК1400 мм1453 Вт42 588 ₽50 169 ₽15 133 ₽
ВК.МАХ.200.200.1450.4ТК1450 мм1522 Вт43 786 ₽51 590 ₽15 524 ₽
ВК.МАХ.200.200.1500.4ТК1500 мм1591 Вт45 828 ₽54 130 ₽16 166 ₽
ВК.МАХ.200.200.1550.4ТК1550 мм1660 Вт47 026 ₽55 552 ₽16 557 ₽
ВК.МАХ.200.200.1600.4ТК1600 мм1729 Вт48 224 ₽56 974 ₽16 947 ₽
ВК.МАХ.200.200.1650.4ТК1650 мм1799 Вт49 421 ₽58 395 ₽17 589 ₽
ВК.МАХ.200.200.1700.4ТК1700 мм1868 Вт50 619 ₽59 817 ₽17 980 ₽
ВК.МАХ.200.200.1750.4ТК1750 мм1937 Вт51 817 ₽61 239 ₽18 622 ₽
ВК.МАХ.200.200.1800.4ТК1800 мм2006 Вт53 015 ₽62 660 ₽19 013 ₽
ВК.МАХ.200.200.1850.4ТК1850 мм2075 Вт54 213 ₽64 082 ₽19 655 ₽
ВК.МАХ.200.200.1900.4ТК1900 мм2145 Вт55 411 ₽65 504 ₽20 045 ₽
ВК.МАХ.200.200.1950.4ТК1950 мм2214 Вт56 609 ₽66 925 ₽20 436 ₽
ВК.МАХ.200.200.2000.4ТК2000 мм2283 Вт58 278 ₽68 498 ₽21 078 ₽
ВК.МАХ.200.200.2050.4ТК2050 мм2352 Вт59 476 ₽69 920 ₽21 469 ₽
ВК.МАХ.200.200.2100.4ТК2100 мм2421 Вт60 674 ₽71 342 ₽22 111 ₽
ВК.МАХ.200.200.2150.4ТК2150 мм2490 Вт61 872 ₽72 763 ₽22 501 ₽
ВК.МАХ.200.200.2200.4ТК2200 мм2560 Вт63 070 ₽74 185 ₽23 144 ₽
ВК.МАХ.200.200.2250.4ТК2250 мм2629 Вт64 268 ₽75 607 ₽23 534 ₽
ВК.МАХ.200.200.2300.4ТК2300 мм2698 Вт65 466 ₽77 028 ₽23 925 ₽
ВК.МАХ.200.200.2350.4ТК2350 мм2767 Вт66 664 ₽78 450 ₽24 567 ₽
ВК.МАХ.200.200.2400.4ТК2400 мм2836 Вт67 862 ₽79 872 ₽24 958 ₽
ВК.МАХ.200.200.2450.4ТК2450 мм2906 Вт69 059 ₽81 293 ₽25 600 ₽
ВК.МАХ.200.200.2500.4ТК2500 мм2975 Вт71 101 ₽83 833 ₽25 990 ₽
ВК.МАХ.200.200.2550.4ТК2550 мм3044 Вт72 689 ₽85 270 ₽26 632 ₽
ВК.МАХ.200.200.2600.4ТК2600 мм3113 Вт73 887 ₽86 692 ₽27 023 ₽
ВК.МАХ.200.200.2650.4ТК2650 мм3182 Вт75 085 ₽88 114 ₽27 665 ₽
ВК.МАХ.200.200.2700.4ТК2700 мм3251 Вт76 283 ₽89 535 ₽28 056 ₽
ВК.МАХ.200.200.2750.4ТК2750 мм3321 Вт77 480 ₽90 957 ₽28 446 ₽
ВК.МАХ.200.200.2800.4ТК2800 мм3390 Вт78 678 ₽92 379 ₽29 088 ₽
ВК.МАХ.200.200.2850.4ТК2850 мм3459 Вт79 876 ₽93 800 ₽29 479 ₽
ВК.МАХ.200.200.2900.4ТК2900 мм3528 Вт81 074 ₽95 222 ₽30 121 ₽
ВК.МАХ.200.200.2950.4ТК2950 мм3597 Вт82 272 ₽96 644 ₽30 512 ₽
ВК.МАХ.200.200.3000.4ТК3000 мм3666 Вт83 695 ₽98 291 ₽31 154 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.200.200.4ТК в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

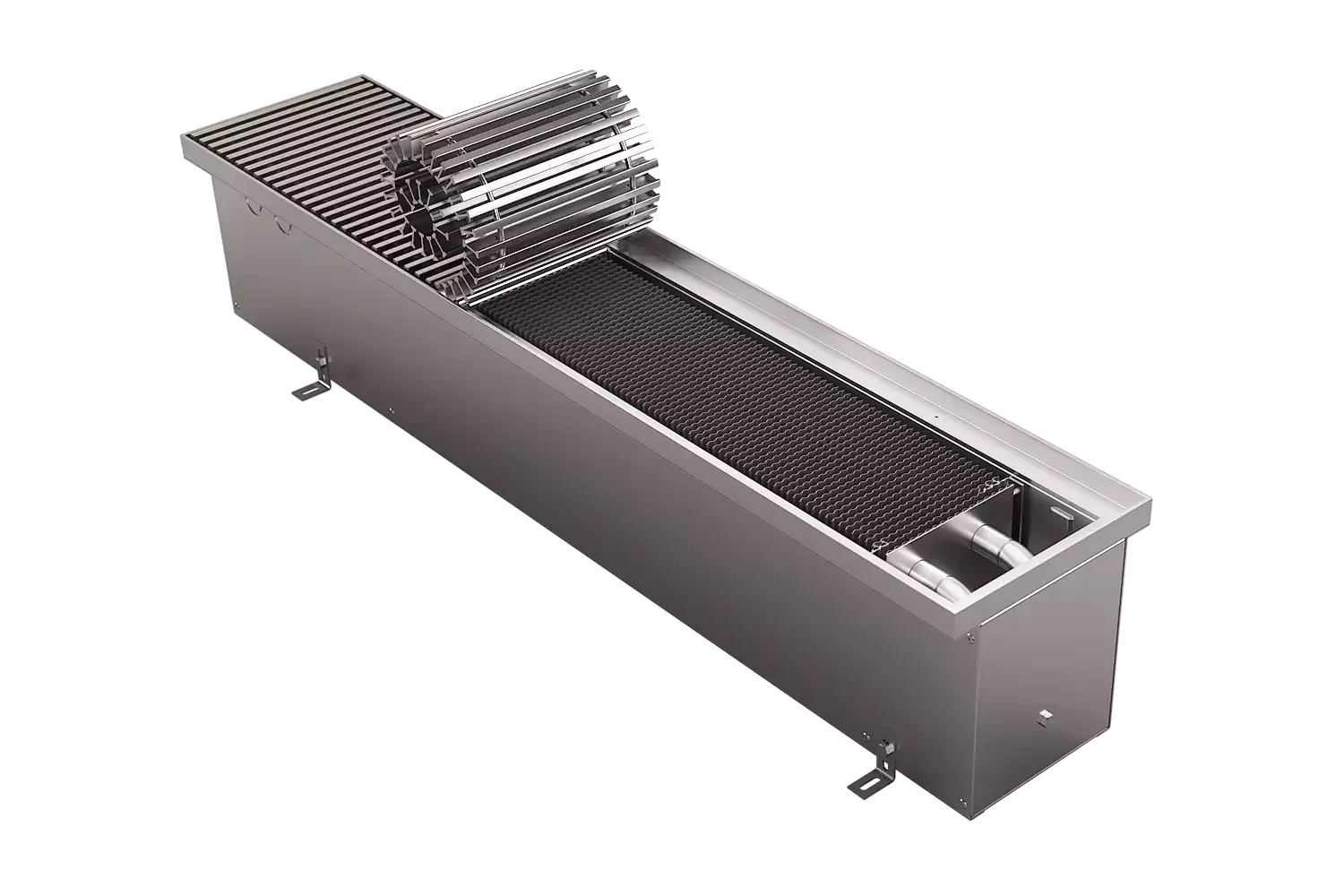

ВК.МАХ.200.200.4ТК в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.200.200.4ТК

Внутрипольные конвекторы отопления ВК.МАХ.200.200.4ТК используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
