Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.150.360.2ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 2-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
150 мм
Ширина
360 мм
Мощность
289–3058 Вт
Длина
600–3000 мм
ВК · МАХ · 150 · 360 · 2ТГ
Внутрипольный конвектор ВК.МАХ.150.360.2ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.150.360.2ТГ
2-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
2-трубный, горизонтального исполнения
Ширина оребрения
100 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
50 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.150.360.600.2ТГ600 мм289 Вт18 448 ₽23 883 ₽10 033 ₽
ВК.МАХ.150.360.650.2ТГ650 мм346 Вт19 254 ₽24 935 ₽10 636 ₽
ВК.МАХ.150.360.700.2ТГ700 мм404 Вт20 061 ₽25 988 ₽11 491 ₽
ВК.МАХ.150.360.750.2ТГ750 мм462 Вт20 867 ₽27 041 ₽12 094 ₽
ВК.МАХ.150.360.800.2ТГ800 мм519 Вт22 070 ₽28 108 ₽12 698 ₽
ВК.МАХ.150.360.850.2ТГ850 мм577 Вт22 876 ₽29 161 ₽13 553 ₽
ВК.МАХ.150.360.900.2ТГ900 мм635 Вт23 683 ₽30 214 ₽14 156 ₽
ВК.МАХ.150.360.950.2ТГ950 мм692 Вт24 489 ₽31 266 ₽15 011 ₽
ВК.МАХ.150.360.1000.2ТГ1000 мм750 Вт25 365 ₽32 388 ₽15 614 ₽
ВК.МАХ.150.360.1050.2ТГ1050 мм808 Вт26 172 ₽33 441 ₽16 469 ₽
ВК.МАХ.150.360.1100.2ТГ1100 мм866 Вт26 978 ₽34 494 ₽17 072 ₽
ВК.МАХ.150.360.1150.2ТГ1150 мм923 Вт27 785 ₽35 546 ₽17 676 ₽
ВК.МАХ.150.360.1200.2ТГ1200 мм981 Вт28 591 ₽36 599 ₽18 530 ₽
ВК.МАХ.150.360.1250.2ТГ1250 мм1039 Вт29 398 ₽37 651 ₽19 134 ₽
ВК.МАХ.150.360.1300.2ТГ1300 мм1096 Вт30 204 ₽38 704 ₽19 989 ₽
ВК.МАХ.150.360.1350.2ТГ1350 мм1154 Вт31 010 ₽39 756 ₽20 592 ₽
ВК.МАХ.150.360.1400.2ТГ1400 мм1212 Вт31 817 ₽40 809 ₽21 447 ₽
ВК.МАХ.150.360.1450.2ТГ1450 мм1269 Вт32 623 ₽41 861 ₽22 050 ₽
ВК.МАХ.150.360.1500.2ТГ1500 мм1327 Вт34 436 ₽44 286 ₽22 905 ₽
ВК.МАХ.150.360.1550.2ТГ1550 мм1385 Вт35 242 ₽45 339 ₽23 508 ₽
ВК.МАХ.150.360.1600.2ТГ1600 мм1443 Вт36 049 ₽46 391 ₽24 112 ₽
ВК.МАХ.150.360.1650.2ТГ1650 мм1500 Вт36 855 ₽47 444 ₽24 967 ₽
ВК.МАХ.150.360.1700.2ТГ1700 мм1558 Вт37 662 ₽48 496 ₽25 570 ₽
ВК.МАХ.150.360.1750.2ТГ1750 мм1616 Вт38 468 ₽49 549 ₽26 425 ₽
ВК.МАХ.150.360.1800.2ТГ1800 мм1673 Вт39 274 ₽50 601 ₽27 028 ₽
ВК.МАХ.150.360.1850.2ТГ1850 мм1731 Вт40 081 ₽51 654 ₽27 883 ₽
ВК.МАХ.150.360.1900.2ТГ1900 мм1789 Вт40 887 ₽52 707 ₽28 486 ₽
ВК.МАХ.150.360.1950.2ТГ1950 мм1847 Вт41 694 ₽53 759 ₽29 090 ₽
ВК.МАХ.150.360.2000.2ТГ2000 мм1904 Вт43 008 ₽54 994 ₽29 945 ₽
ВК.МАХ.150.360.2050.2ТГ2050 мм1962 Вт43 815 ₽56 047 ₽30 548 ₽
ВК.МАХ.150.360.2100.2ТГ2100 мм2020 Вт44 621 ₽57 099 ₽31 403 ₽
ВК.МАХ.150.360.2150.2ТГ2150 мм2077 Вт45 428 ₽58 152 ₽32 006 ₽
ВК.МАХ.150.360.2200.2ТГ2200 мм2135 Вт46 234 ₽59 204 ₽32 861 ₽
ВК.МАХ.150.360.2250.2ТГ2250 мм2193 Вт47 040 ₽60 257 ₽33 464 ₽
ВК.МАХ.150.360.2300.2ТГ2300 мм2250 Вт47 847 ₽61 309 ₽34 068 ₽
ВК.МАХ.150.360.2350.2ТГ2350 мм2308 Вт48 653 ₽62 362 ₽34 923 ₽
ВК.МАХ.150.360.2400.2ТГ2400 мм2366 Вт49 460 ₽63 415 ₽35 526 ₽
ВК.МАХ.150.360.2450.2ТГ2450 мм2424 Вт50 266 ₽64 467 ₽36 381 ₽
ВК.МАХ.150.360.2500.2ТГ2500 мм2481 Вт52 079 ₽66 892 ₽36 984 ₽
ВК.МАХ.150.360.2550.2ТГ2550 мм2539 Вт53 281 ₽67 960 ₽37 839 ₽
ВК.МАХ.150.360.2600.2ТГ2600 мм2597 Вт54 087 ₽69 012 ₽38 442 ₽
ВК.МАХ.150.360.2650.2ТГ2650 мм2654 Вт54 894 ₽70 065 ₽39 297 ₽
ВК.МАХ.150.360.2700.2ТГ2700 мм2712 Вт55 700 ₽71 117 ₽39 900 ₽
ВК.МАХ.150.360.2750.2ТГ2750 мм2770 Вт56 507 ₽72 170 ₽40 504 ₽
ВК.МАХ.150.360.2800.2ТГ2800 мм2827 Вт57 313 ₽73 222 ₽41 359 ₽
ВК.МАХ.150.360.2850.2ТГ2850 мм2885 Вт58 120 ₽74 275 ₽41 962 ₽
ВК.МАХ.150.360.2900.2ТГ2900 мм2943 Вт58 926 ₽75 328 ₽42 817 ₽
ВК.МАХ.150.360.2950.2ТГ2950 мм3001 Вт59 733 ₽76 380 ₽43 420 ₽
ВК.МАХ.150.360.3000.2ТГ3000 мм3058 Вт60 826 ₽77 720 ₽44 275 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.150.360.2ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

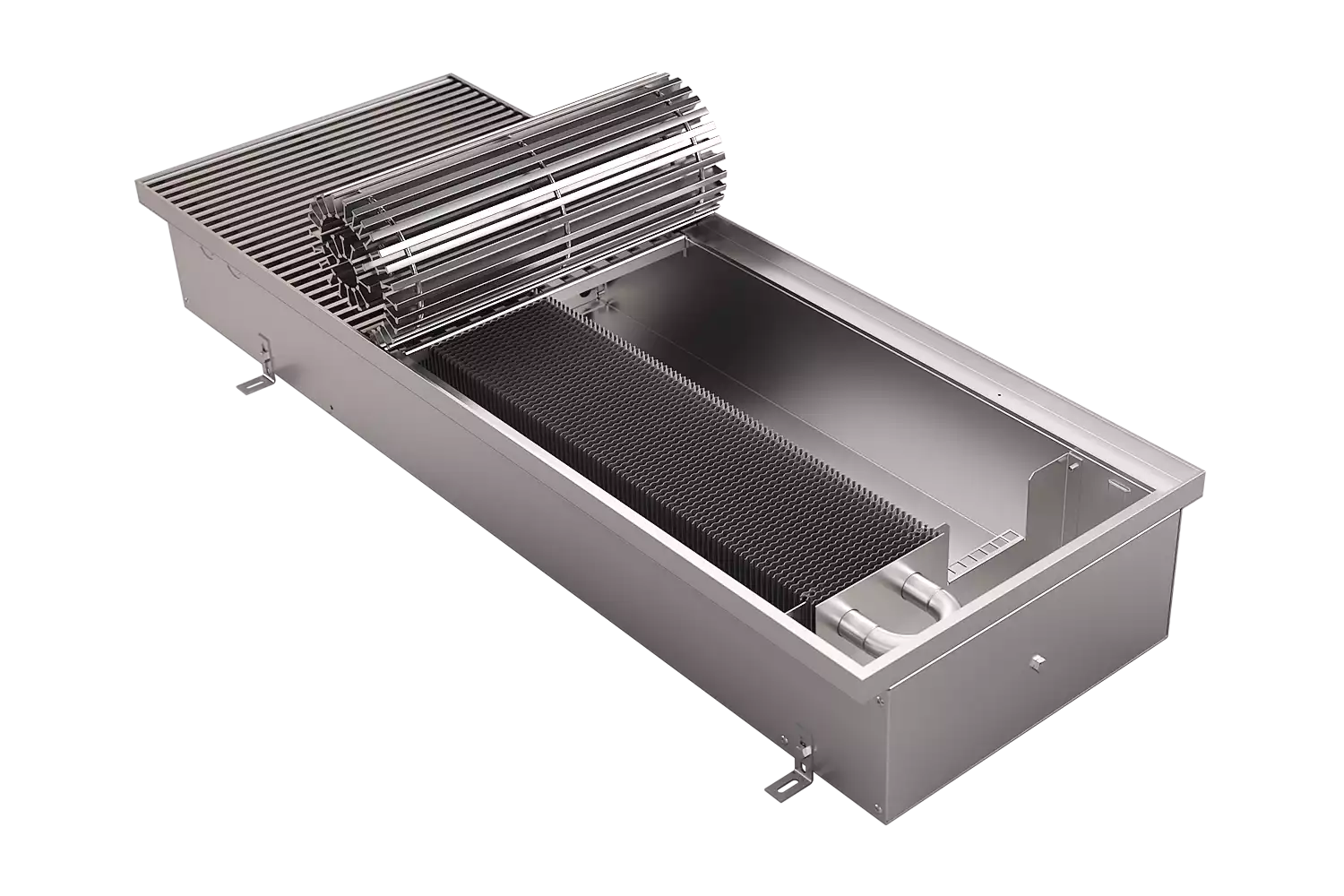

ВК.МАХ.150.360.2ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.150.360.2ТГ

Внутрипольные конвекторы отопления ВК.МАХ.150.360.2ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
