Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.200.300.4ТК

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 4-трубным квадратным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
200 мм
Ширина
300 мм
Мощность
398–4223 Вт
Длина
600–3000 мм
ВК · МАХ · 200 · 300 · 4ТК
Внутрипольный конвектор ВК.МАХ.200.300.4ТК
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.200.300.4ТК
4-трубный квадратный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
4-трубный, квадратного исполнения
Ширина оребрения
100 мм
Высота оребрения
100 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.200.300.600.4ТК600 мм398 Вт24 836 ₽30 485 ₽8 942 ₽
ВК.МАХ.200.300.650.4ТК650 мм478 Вт26 088 ₽31 998 ₽9 465 ₽
ВК.МАХ.200.300.700.4ТК700 мм558 Вт27 339 ₽33 510 ₽10 240 ₽
ВК.МАХ.200.300.750.4ТК750 мм637 Вт28 590 ₽35 022 ₽10 764 ₽
ВК.МАХ.200.300.800.4ТК800 мм717 Вт30 235 ₽36 550 ₽11 288 ₽
ВК.МАХ.200.300.850.4ТК850 мм797 Вт31 487 ₽38 062 ₽12 063 ₽
ВК.МАХ.200.300.900.4ТК900 мм876 Вт32 738 ₽39 575 ₽12 586 ₽
ВК.МАХ.200.300.950.4ТК950 мм956 Вт33 989 ₽41 087 ₽13 361 ₽
ВК.МАХ.200.300.1000.4ТК1000 мм1036 Вт35 299 ₽42 658 ₽13 885 ₽
ВК.МАХ.200.300.1050.4ТК1050 мм1115 Вт36 550 ₽44 170 ₽14 660 ₽
ВК.МАХ.200.300.1100.4ТК1100 мм1195 Вт37 801 ₽45 682 ₽15 183 ₽
ВК.МАХ.200.300.1150.4ТК1150 мм1275 Вт39 053 ₽47 195 ₽15 707 ₽
ВК.МАХ.200.300.1200.4ТК1200 мм1355 Вт40 304 ₽48 707 ₽16 482 ₽
ВК.МАХ.200.300.1250.4ТК1250 мм1434 Вт41 555 ₽50 219 ₽17 006 ₽
ВК.МАХ.200.300.1300.4ТК1300 мм1514 Вт42 807 ₽51 732 ₽17 781 ₽
ВК.МАХ.200.300.1350.4ТК1350 мм1594 Вт44 058 ₽53 244 ₽18 304 ₽
ВК.МАХ.200.300.1400.4ТК1400 мм1673 Вт45 309 ₽54 756 ₽19 079 ₽
ВК.МАХ.200.300.1450.4ТК1450 мм1753 Вт46 561 ₽56 269 ₽19 603 ₽
ВК.МАХ.200.300.1500.4ТК1500 мм1833 Вт48 868 ₽59 252 ₽20 378 ₽
ВК.МАХ.200.300.1550.4ТК1550 мм1912 Вт50 119 ₽60 764 ₽20 902 ₽
ВК.МАХ.200.300.1600.4ТК1600 мм1992 Вт51 370 ₽62 277 ₽21 425 ₽
ВК.МАХ.200.300.1650.4ТК1650 мм2072 Вт52 622 ₽63 789 ₽22 200 ₽
ВК.МАХ.200.300.1700.4ТК1700 мм2151 Вт53 873 ₽65 301 ₽22 724 ₽
ВК.МАХ.200.300.1750.4ТК1750 мм2231 Вт55 124 ₽66 814 ₽23 499 ₽
ВК.МАХ.200.300.1800.4ТК1800 мм2311 Вт56 376 ₽68 326 ₽24 022 ₽
ВК.МАХ.200.300.1850.4ТК1850 мм2390 Вт57 627 ₽69 838 ₽24 797 ₽
ВК.МАХ.200.300.1900.4ТК1900 мм2470 Вт58 878 ₽71 351 ₽25 321 ₽
ВК.МАХ.200.300.1950.4ТК1950 мм2550 Вт60 130 ₽72 863 ₽25 845 ₽
ВК.МАХ.200.300.2000.4ТК2000 мм2629 Вт61 875 ₽74 546 ₽26 620 ₽
ВК.МАХ.200.300.2050.4ТК2050 мм2709 Вт63 126 ₽76 058 ₽27 143 ₽
ВК.МАХ.200.300.2100.4ТК2100 мм2789 Вт64 378 ₽77 571 ₽27 918 ₽
ВК.МАХ.200.300.2150.4ТК2150 мм2868 Вт65 629 ₽79 083 ₽28 442 ₽
ВК.МАХ.200.300.2200.4ТК2200 мм2948 Вт66 880 ₽80 595 ₽29 217 ₽
ВК.МАХ.200.300.2250.4ТК2250 мм3028 Вт68 132 ₽82 108 ₽29 741 ₽
ВК.МАХ.200.300.2300.4ТК2300 мм3107 Вт69 383 ₽83 620 ₽30 264 ₽
ВК.МАХ.200.300.2350.4ТК2350 мм3187 Вт70 634 ₽85 132 ₽31 039 ₽
ВК.МАХ.200.300.2400.4ТК2400 мм3267 Вт71 886 ₽86 645 ₽31 563 ₽
ВК.МАХ.200.300.2450.4ТК2450 мм3346 Вт73 137 ₽88 157 ₽32 338 ₽
ВК.МАХ.200.300.2500.4ТК2500 мм3426 Вт75 444 ₽91 140 ₽32 861 ₽
ВК.МАХ.200.300.2550.4ТК2550 мм3506 Вт77 089 ₽92 668 ₽33 636 ₽
ВК.МАХ.200.300.2600.4ТК2600 мм3586 Вт78 340 ₽94 180 ₽34 160 ₽
ВК.МАХ.200.300.2650.4ТК2650 мм3665 Вт79 592 ₽95 693 ₽34 935 ₽
ВК.МАХ.200.300.2700.4ТК2700 мм3745 Вт80 843 ₽97 205 ₽35 459 ₽
ВК.МАХ.200.300.2750.4ТК2750 мм3825 Вт82 094 ₽98 717 ₽35 982 ₽
ВК.МАХ.200.300.2800.4ТК2800 мм3904 Вт83 346 ₽100 230 ₽36 757 ₽
ВК.МАХ.200.300.2850.4ТК2850 мм3984 Вт84 597 ₽101 742 ₽37 281 ₽
ВК.МАХ.200.300.2900.4ТК2900 мм4064 Вт85 848 ₽103 254 ₽38 056 ₽
ВК.МАХ.200.300.2950.4ТК2950 мм4143 Вт87 100 ₽104 767 ₽38 580 ₽
ВК.МАХ.200.300.3000.4ТК3000 мм4223 Вт88 615 ₽106 543 ₽39 354 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.200.300.4ТК в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

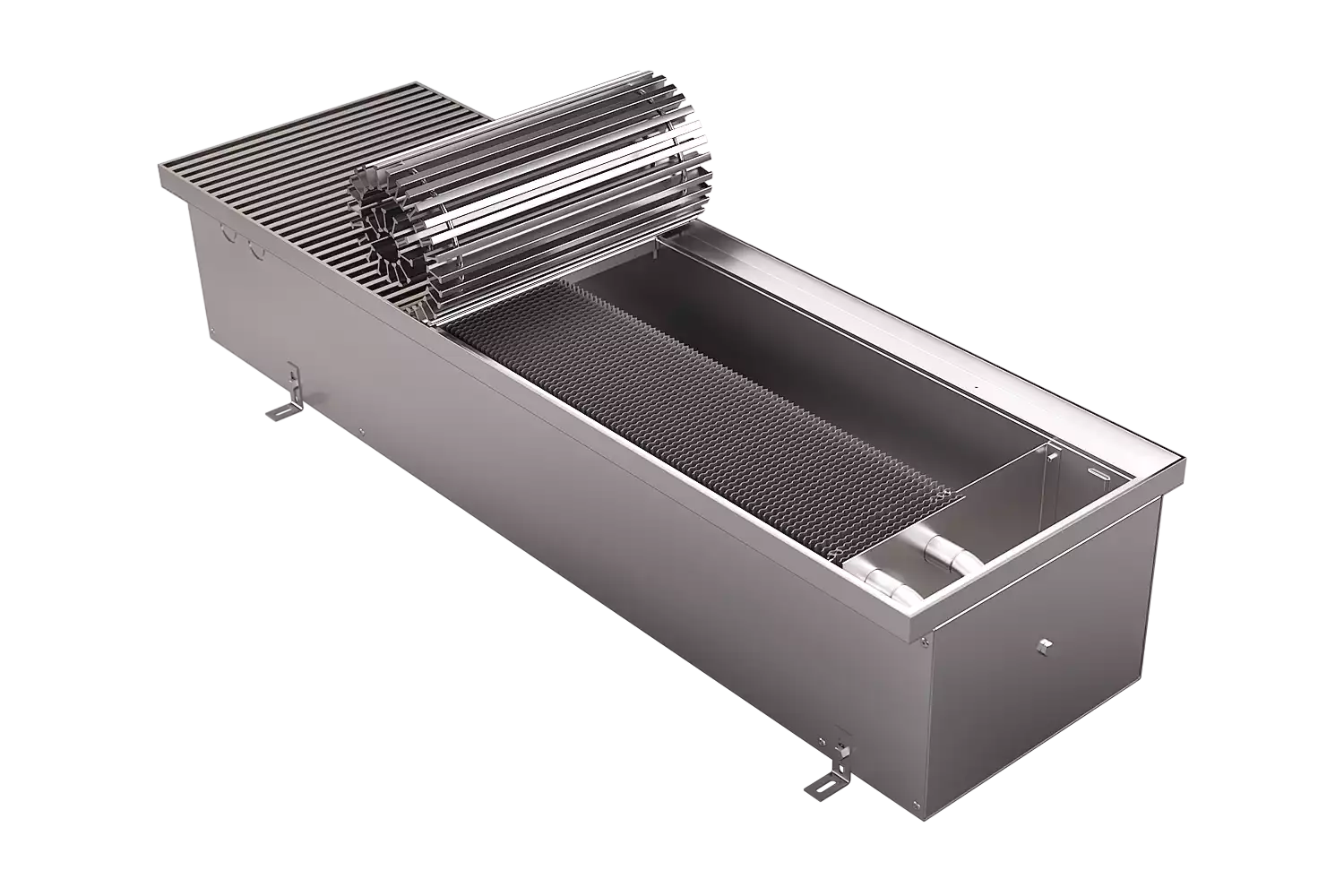

ВК.МАХ.200.300.4ТК в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.200.300.4ТК

Внутрипольные конвекторы отопления ВК.МАХ.200.300.4ТК используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
