Серия ВК.MAX · естественная конвекция

Внутрипольный конвектор ВК.МАХ.150.400.4ТГ

Встраиваемый в пол водяной конвектор с увеличенной трубой теплообменника.

Модель с 4-трубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
150 мм
Ширина
400 мм
Мощность
341–3619 Вт
Длина
600–3000 мм
ВК · МАХ · 150 · 400 · 4ТГ
Внутрипольный конвектор ВК.МАХ.150.400.4ТГ
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВК.МАХ.150.400.4ТГ
4-трубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
4-трубный, горизонтального исполнения
Ширина оребрения
200 мм
Высота оребрения
50 мм
Диаметр трубы
22 мм
Рабочее давление
16 атм (1,6 МПа)
Испытательное давление
25 атм (2,5 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
150 мм
Температура теплоносителя
до 95 °С

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВК.МАХ.150.400.600.4ТГ600 мм341 Вт23 228 ₽28 627 ₽9 872 ₽
ВК.МАХ.150.400.650.4ТГ650 мм410 Вт24 382 ₽30 020 ₽10 474 ₽
ВК.МАХ.150.400.700.4ТГ700 мм478 Вт25 535 ₽31 413 ₽11 307 ₽
ВК.МАХ.150.400.750.4ТГ750 мм546 Вт26 689 ₽32 806 ₽11 909 ₽
ВК.МАХ.150.400.800.4ТГ800 мм615 Вт28 207 ₽34 213 ₽12 512 ₽
ВК.МАХ.150.400.850.4ТГ850 мм683 Вт29 361 ₽35 606 ₽13 345 ₽
ВК.МАХ.150.400.900.4ТГ900 мм751 Вт30 514 ₽36 999 ₽13 947 ₽
ВК.МАХ.150.400.950.4ТГ950 мм819 Вт31 668 ₽38 392 ₽14 780 ₽
ВК.МАХ.150.400.1000.4ТГ1000 мм888 Вт32 893 ₽39 857 ₽15 383 ₽
ВК.МАХ.150.400.1050.4ТГ1050 мм956 Вт34 046 ₽41 250 ₽16 216 ₽
ВК.МАХ.150.400.1100.4ТГ1100 мм1024 Вт35 200 ₽42 643 ₽16 818 ₽
ВК.МАХ.150.400.1150.4ТГ1150 мм1092 Вт36 354 ₽44 036 ₽17 420 ₽
ВК.МАХ.150.400.1200.4ТГ1200 мм1161 Вт37 507 ₽45 429 ₽18 253 ₽
ВК.МАХ.150.400.1250.4ТГ1250 мм1229 Вт38 661 ₽46 822 ₽18 856 ₽
ВК.МАХ.150.400.1300.4ТГ1300 мм1297 Вт39 814 ₽48 215 ₽19 689 ₽
ВК.МАХ.150.400.1350.4ТГ1350 мм1366 Вт40 968 ₽49 608 ₽20 291 ₽
ВК.МАХ.150.400.1400.4ТГ1400 мм1434 Вт42 122 ₽51 001 ₽21 124 ₽
ВК.МАХ.150.400.1450.4ТГ1450 мм1502 Вт43 275 ₽52 394 ₽21 726 ₽
ВК.МАХ.150.400.1500.4ТГ1500 мм1570 Вт45 414 ₽55 146 ₽22 559 ₽
ВК.МАХ.150.400.1550.4ТГ1550 мм1639 Вт46 567 ₽56 539 ₽23 162 ₽
ВК.МАХ.150.400.1600.4ТГ1600 мм1707 Вт47 721 ₽57 932 ₽23 764 ₽
ВК.МАХ.150.400.1650.4ТГ1650 мм1775 Вт48 875 ₽59 325 ₽24 597 ₽
ВК.МАХ.150.400.1700.4ТГ1700 мм1844 Вт50 028 ₽60 719 ₽25 200 ₽
ВК.МАХ.150.400.1750.4ТГ1750 мм1912 Вт51 182 ₽62 112 ₽26 033 ₽
ВК.МАХ.150.400.1800.4ТГ1800 мм1980 Вт52 335 ₽63 505 ₽26 635 ₽
ВК.МАХ.150.400.1850.4ТГ1850 мм2048 Вт53 489 ₽64 898 ₽27 468 ₽
ВК.МАХ.150.400.1900.4ТГ1900 мм2117 Вт54 643 ₽66 291 ₽28 070 ₽
ВК.МАХ.150.400.1950.4ТГ1950 мм2185 Вт55 796 ₽67 684 ₽28 673 ₽
ВК.МАХ.150.400.2000.4ТГ2000 мм2253 Вт57 424 ₽69 252 ₽29 506 ₽
ВК.МАХ.150.400.2050.4ТГ2050 мм2322 Вт58 578 ₽70 645 ₽30 108 ₽
ВК.МАХ.150.400.2100.4ТГ2100 мм2390 Вт59 732 ₽72 038 ₽30 941 ₽
ВК.МАХ.150.400.2150.4ТГ2150 мм2458 Вт60 885 ₽73 431 ₽31 543 ₽
ВК.МАХ.150.400.2200.4ТГ2200 мм2526 Вт62 039 ₽74 824 ₽32 376 ₽
ВК.МАХ.150.400.2250.4ТГ2250 мм2595 Вт63 193 ₽76 217 ₽32 979 ₽
ВК.МАХ.150.400.2300.4ТГ2300 мм2663 Вт64 346 ₽77 610 ₽33 581 ₽
ВК.МАХ.150.400.2350.4ТГ2350 мм2731 Вт65 500 ₽79 003 ₽34 414 ₽
ВК.МАХ.150.400.2400.4ТГ2400 мм2799 Вт66 653 ₽80 396 ₽35 017 ₽
ВК.МАХ.150.400.2450.4ТГ2450 мм2868 Вт67 807 ₽81 789 ₽35 850 ₽
ВК.МАХ.150.400.2500.4ТГ2500 мм2936 Вт69 945 ₽84 541 ₽36 452 ₽
ВК.МАХ.150.400.2550.4ТГ2550 мм3004 Вт71 464 ₽85 948 ₽37 285 ₽
ВК.МАХ.150.400.2600.4ТГ2600 мм3073 Вт72 617 ₽87 341 ₽37 887 ₽
ВК.МАХ.150.400.2650.4ТГ2650 мм3141 Вт73 771 ₽88 734 ₽38 720 ₽
ВК.МАХ.150.400.2700.4ТГ2700 мм3209 Вт74 925 ₽90 127 ₽39 323 ₽
ВК.МАХ.150.400.2750.4ТГ2750 мм3277 Вт76 078 ₽91 521 ₽39 925 ₽
ВК.МАХ.150.400.2800.4ТГ2800 мм3346 Вт77 232 ₽92 914 ₽40 758 ₽
ВК.МАХ.150.400.2850.4ТГ2850 мм3414 Вт78 385 ₽94 307 ₽41 360 ₽
ВК.МАХ.150.400.2900.4ТГ2900 мм3482 Вт79 539 ₽95 700 ₽42 193 ₽
ВК.МАХ.150.400.2950.4ТГ2950 мм3551 Вт80 693 ₽97 093 ₽42 796 ₽
ВК.МАХ.150.400.3000.4ТГ3000 мм3619 Вт82 124 ₽98 764 ₽43 629 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВК.МАХ.150.400.4ТГ в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

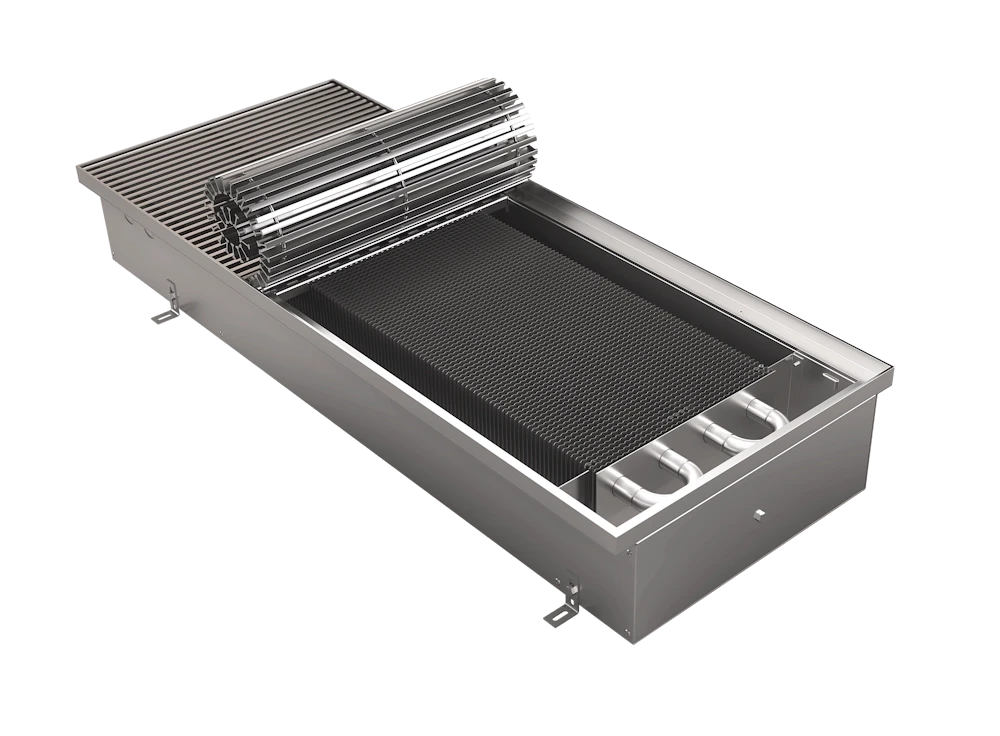

ВК.МАХ.150.400.4ТГ в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВК.МАХ.150.400.4ТГ

Внутрипольные конвекторы отопления ВК.МАХ.150.400.4ТГ используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
